Hairpins
ZEISS EMOBILITY SOLUTIONS

Qualitätssicherung für Hairpins

Geometrische Prüfung und berührungslose Digitalisierung

Sicherstellung von Qualität und Zuverlässigkeit hochempfindlicher Hairpins

Maßhaltigkeit und korrekte Positionierung

Bei der Herstellung von Elektromotoren werden Drähte in die Form von Hairpins gebogen. Diese Hairpins bestehen aus einem rechteckigen Kupferdraht und sind mit einer Isolierschicht überzogen. Da sie sehr verformungsanfällig sind und ihre Enden schwer zu schweißen sind, müssen die Abmessungen und Positionen der Hairpins während der Statormontage überprüft werden.

Die wichtigsten Qualitätsanforderungen für Hairpins

Produktion von Hairpins

Geometrische Prüfung und Beschichtungsqualität

Produktion von Hairpins

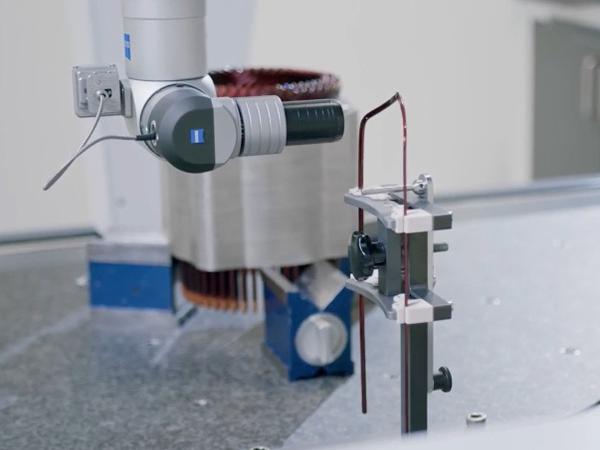

Jeder Hairpin hat eine flexible Struktur und ist mit einer empfindlichen Lackschicht überzogen. Diese Eigenschaften stellen eine Herausforderung für eine zuverlässige taktile Prüfung dar. Ein automatisiertes ZEISS Koordinatenmessgerät, ausgestattet mit einem konfokalen Lichtsensor oder einem optischen Lasertriangulationssensor, ist eine Möglichkeit, die Hairpin-Form und die Lackdicke genau zu messen.

Berührungslose Digitalisierung von empfindlichen Strukturen

Berührungslose Digitalisierung von empfindlichen Strukturen

Produktion von Hairpins

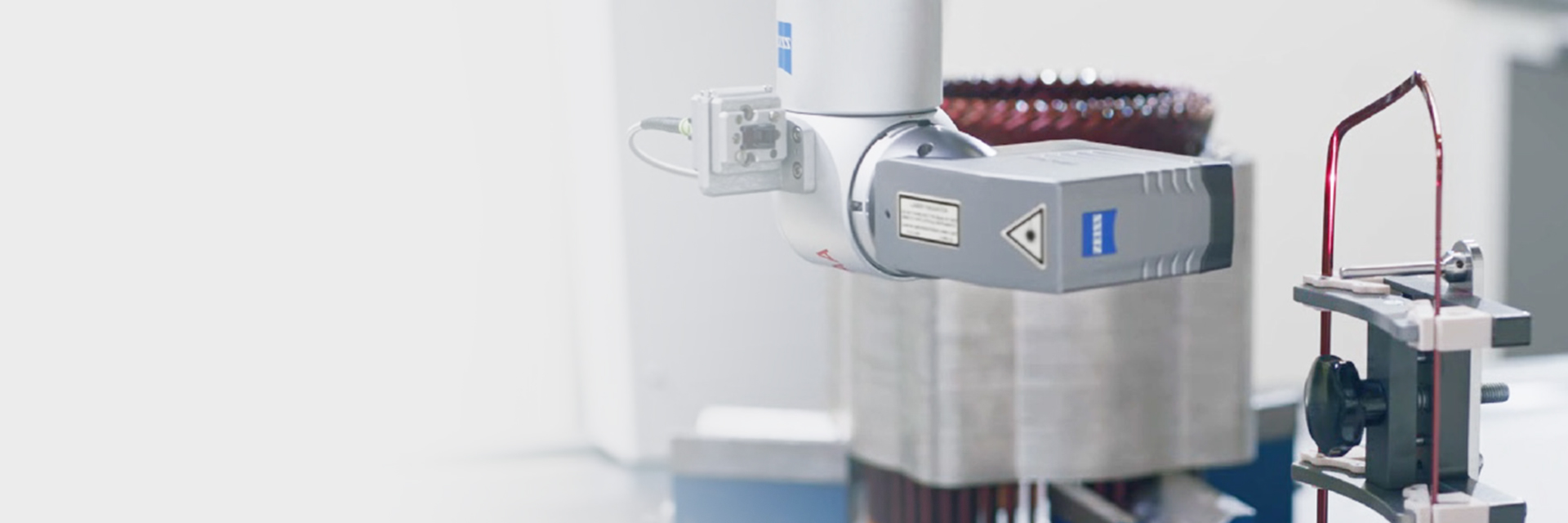

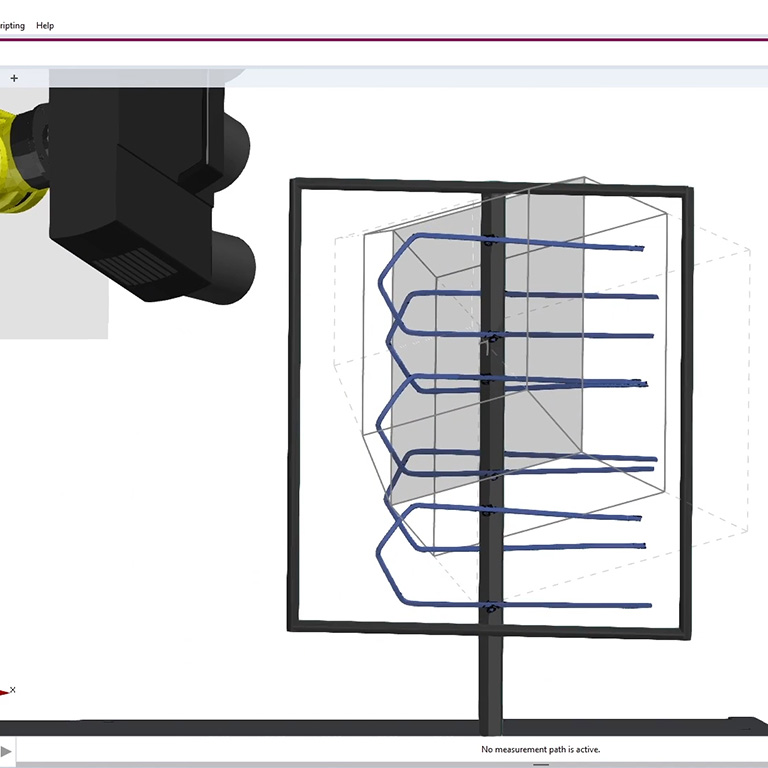

Optische Messgeräte sind ideal für die Qualitätskontrolle von Hairpins, die aus extrem berührungsempfindlichen Drähten bestehen. Darüber hinaus können die Geometrie und die Position der Hairpins nur mit vollständigen 3D-Daten überprüft werden.Das optische 3D-Messsystem ermöglicht die Erfassung der Freiform-3D-Koordinaten einzelner Hairpins und des gesamten Stators mit einem Klick. Die Software liefert dann innerhalb von Sekunden eine übersichtliche Darstellung der hochauflösenden Qualitätsinformationen.

Qualifizierung des Biegedesigns von Hairpins

Qualifizierung des Biegedesigns von Hairpins

Hairpin-Digitalisierung

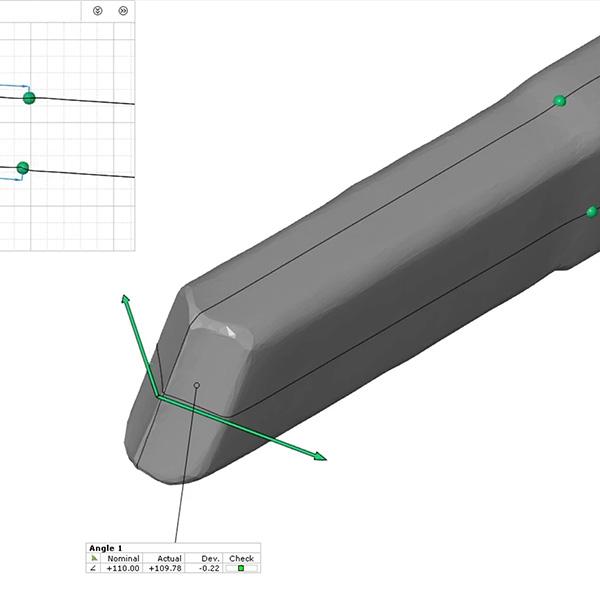

Das Hairpin-Design wird nicht allein durch ein CAD-Modell definiert, sondern in zahlreichen Schleifen durch die Konfiguration der Biegeparameter entwickelt. CAD-Modelle müssen gescannt und hergestellt werden, um fertige Hairpins im Verhältnis zu einem Master-Hairpin zu bewerten. Durch Streifenprojektion und Lasertriangulation werden hochauflösende Punktewolken der Hairpins erzeugt, die dann mit der ZEISS REVERSE ENGINEERING Software schnell in hochwertige CAD-Modelle umgewandelt werden.

Zusätzliche Einblicke in die Qualitätssicherung für Hairpins

  • Messung des Hairpins

    Vielfältige Messaufgaben durch präzise ZEISS Technologie
