Verzahnungsmessung

Professionelle Unterstützung bei Ihren Messaufgaben

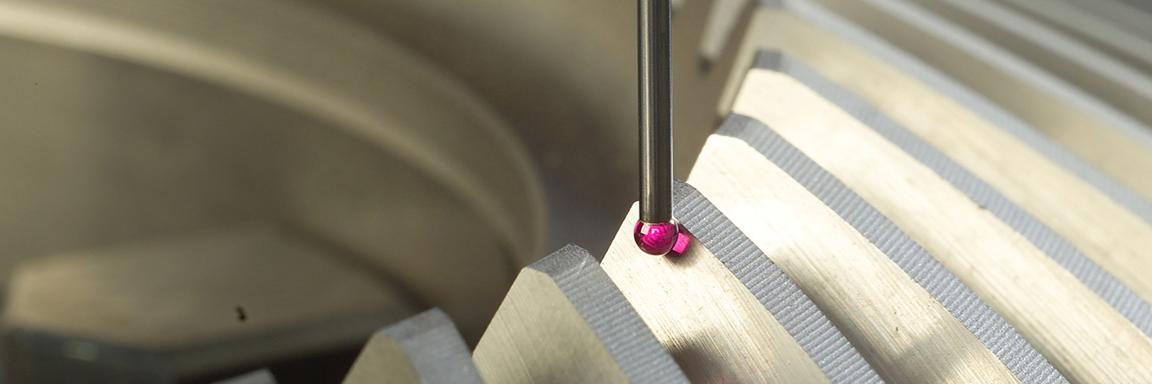

Wir unterstützen Sie professionell bei der Lösung ihrer Messaufgaben durch jahrzehntelange Erfahrung in der Verzahnungsmesstechnik und finden für jede Ihrer Anwendungen das sinnvolle Messverfahren. Dabei entscheidet jede einzelne Applikation über die messtechnische Lösung. Diese kann sowohl die Messung mit Drehtisch, die Messung ohne Drehtisch und Sterntastersystem oder die liegende Messung mit Fächertastersystem sein.

Breites Mess-Spektrum

Mit ZEISS Koordinatenmessgeräten und dem Softwarepaket ZEISS GEAR PRO können alle gängigen Zahnradtypen, bis zu einem Außendurchmesser von 3 Metern und einem Gewicht von 16 Tonnen, im Zuge einer Messdienstleistung gemessen und normgerecht ausgewertet werden.

Mehr erfahren

Normgerechte Auswertungen

Die Auswertung der Verzahnungsmessung erfolgt nach nationalen und internationalen Normen wie z.B. DIN, ISO, AGMA, JIS oder nach benutzerdefinierten Toleranzen.

Soll-Ist-Vergleiche

Für Zahnräder aus Kunststoff können wir zusätzlich zu den gewohnten Verzahnungsmessdiagrammen, bei Bereitstellung eines CAD-Modells, einen Soll-Ist-Vergleich mittels Computertomographen ZEISS METROTOM erstellen.

Mehr erfahren

Verzahnungsmessung

Applikationen für die Industrie

Zylinderrad

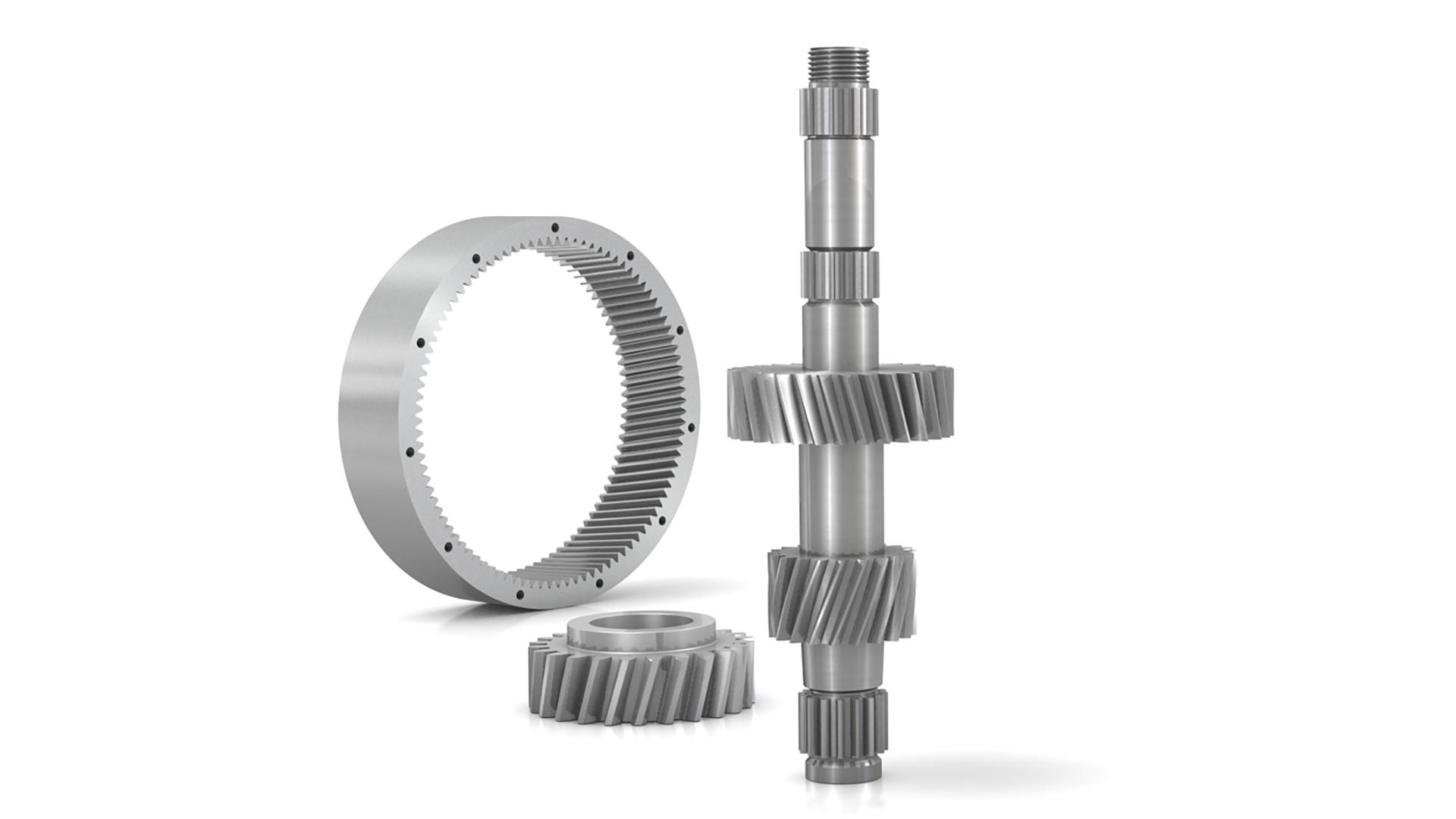

Es können sowohl evolventische Lauf- und Passverzahnungen, als auch Passverzahnungen mit linearem Profil gemessen werden. Dabei ist es unerheblich, ob es sich um Außen- oder Innenverzahnungen oder um Gerad- oder Schrägverzahnungen handelt. Spezialformen wie konisch korrigierte Verzahnungen bzw. Beveloide sowie Keil- und Kerbverzahnungen können ebenfalls ausgewertet werden.

ZEISS GEAR PRO involute Protokoll

Kegelrad

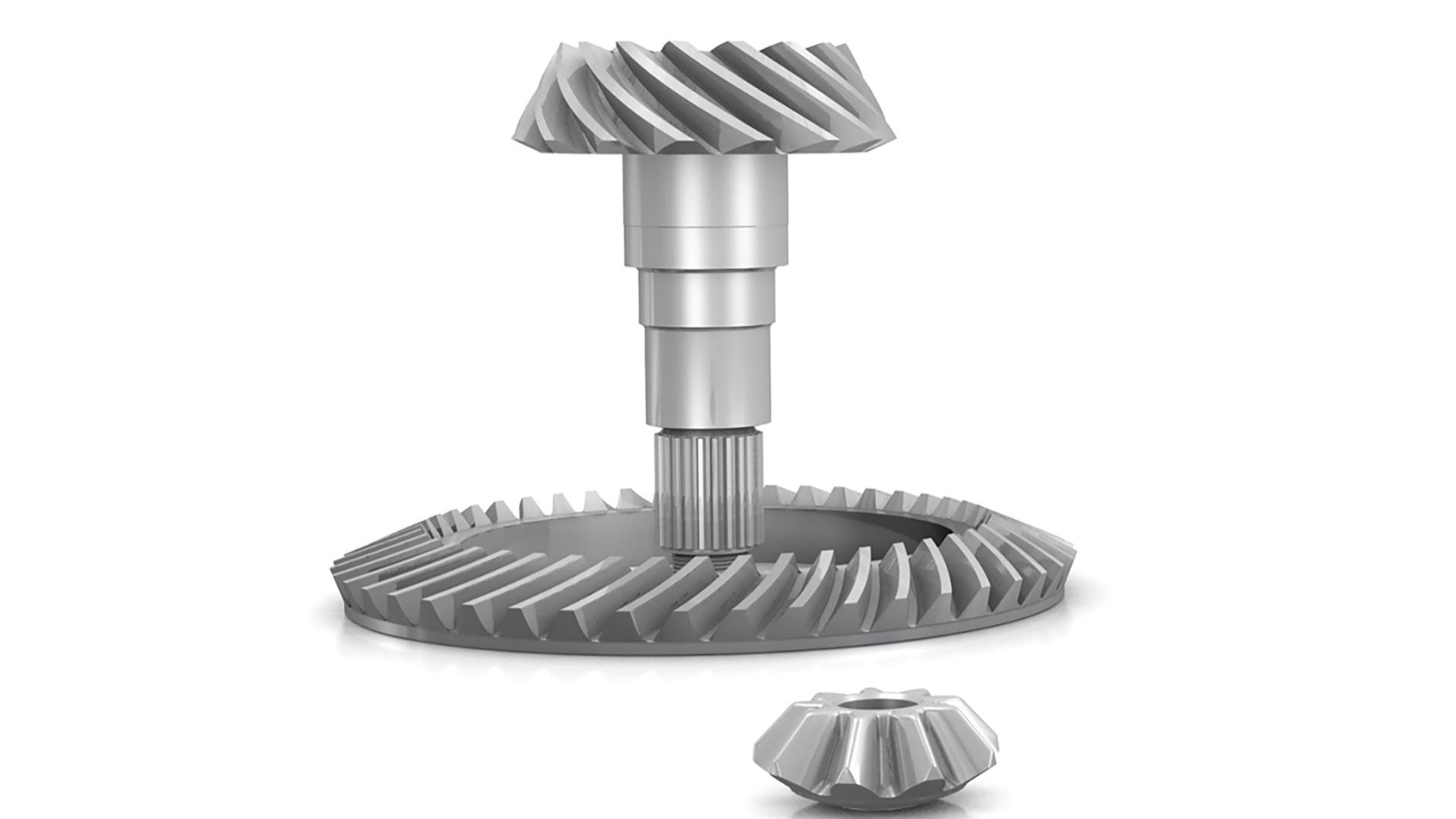

Man unterscheidet zwischen Spiralverzahnung und geradem Kegelrad. Es können alle Varianten wie Ritzel, Tellerrad oder Gesenk gemessen werden. Die Solldaten können sowohl in typischen Industrieformaten wie Gleason (GAGE) oder Klingelnberg (KIMOS) vorliegen als auch über den Import aus einem CAD-Modell erzeugt werden. Sollten keine Solldaten vorliegen, kann ebenfalls die Meisterradmethode (bzw. Digitalisieren) angewandt werden.

ZEISS GEAR PRO bevel Protokoll

Schnecke

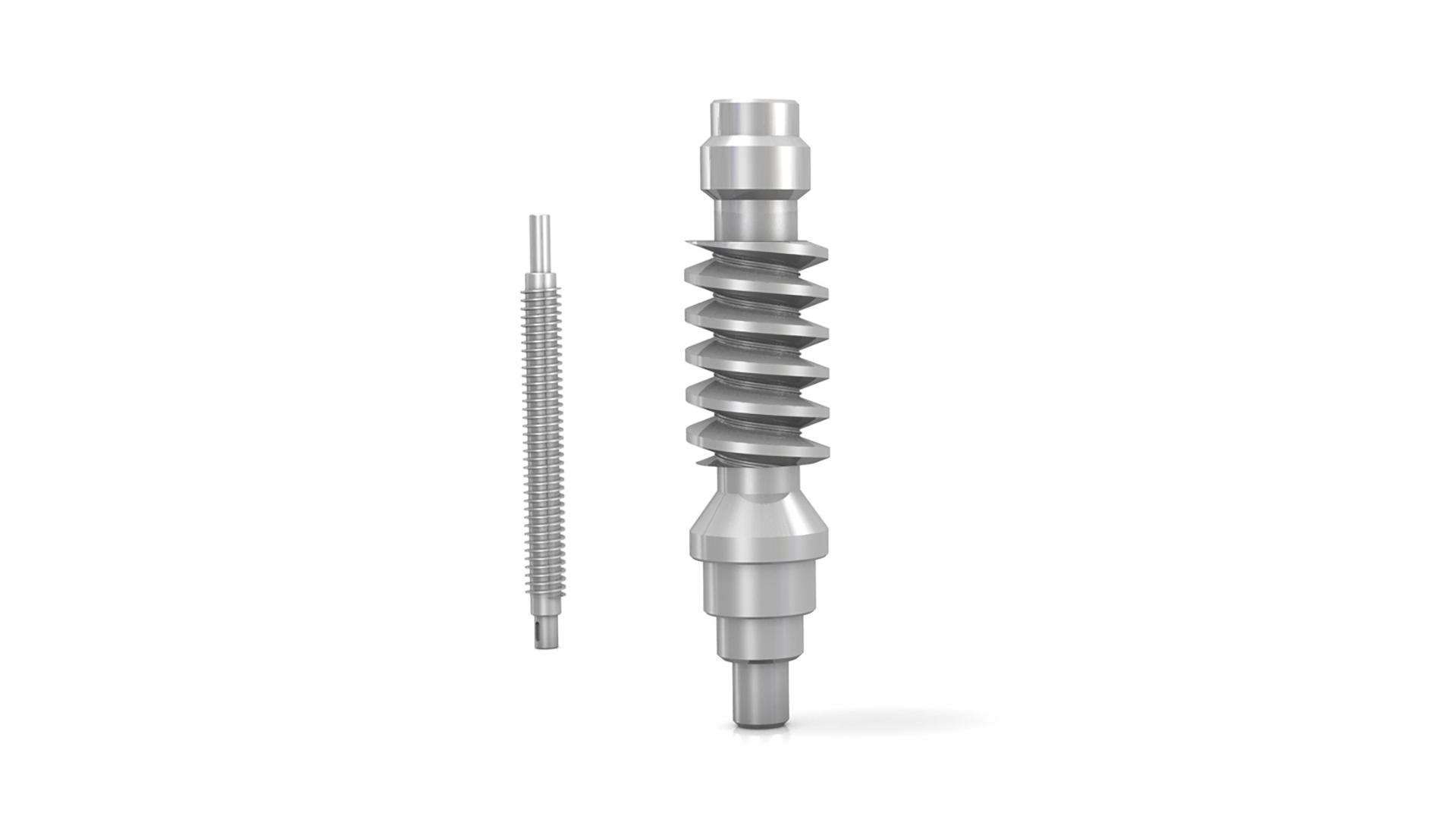

Es können alle typischen Schneckenprofile wie ZI, ZA, ZN, ZK gemessen und normgerecht ausgewertet werden.

ZEISS GEAR PRO worm Protokoll

Rotor

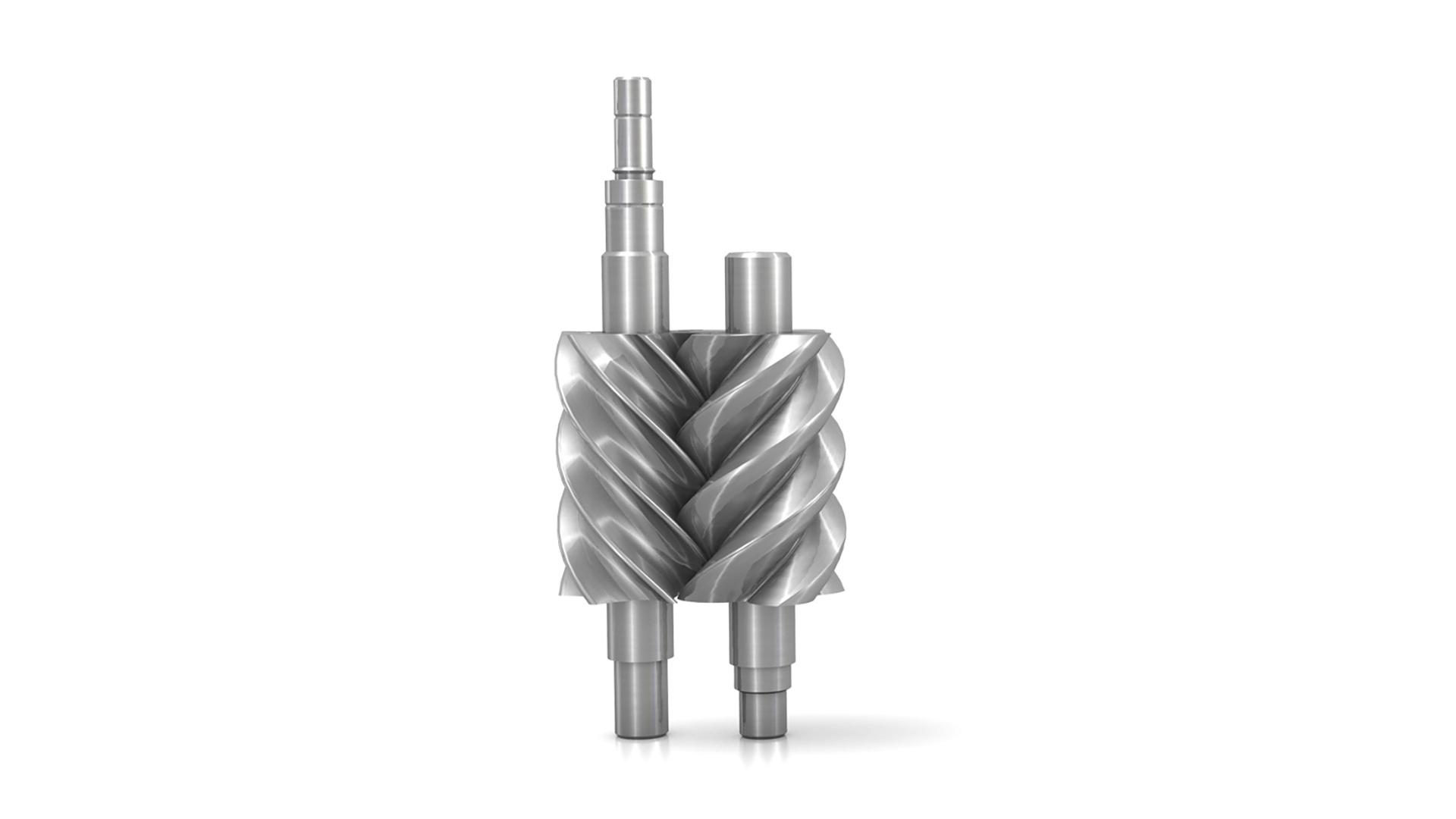

Bei der Messung von Rotoren (Schraubenverdichtern) werden male (Hauptrotor), female (Nebenrotor) oder gerade Rotoren unterstützt. Die Solldaten für die Messung können dabei als Profilstirnschnitt oder als CAD-Modell bereitgestellt werden.

ZEISS GEAR PRO rotor Protokoll

Wälzfräser

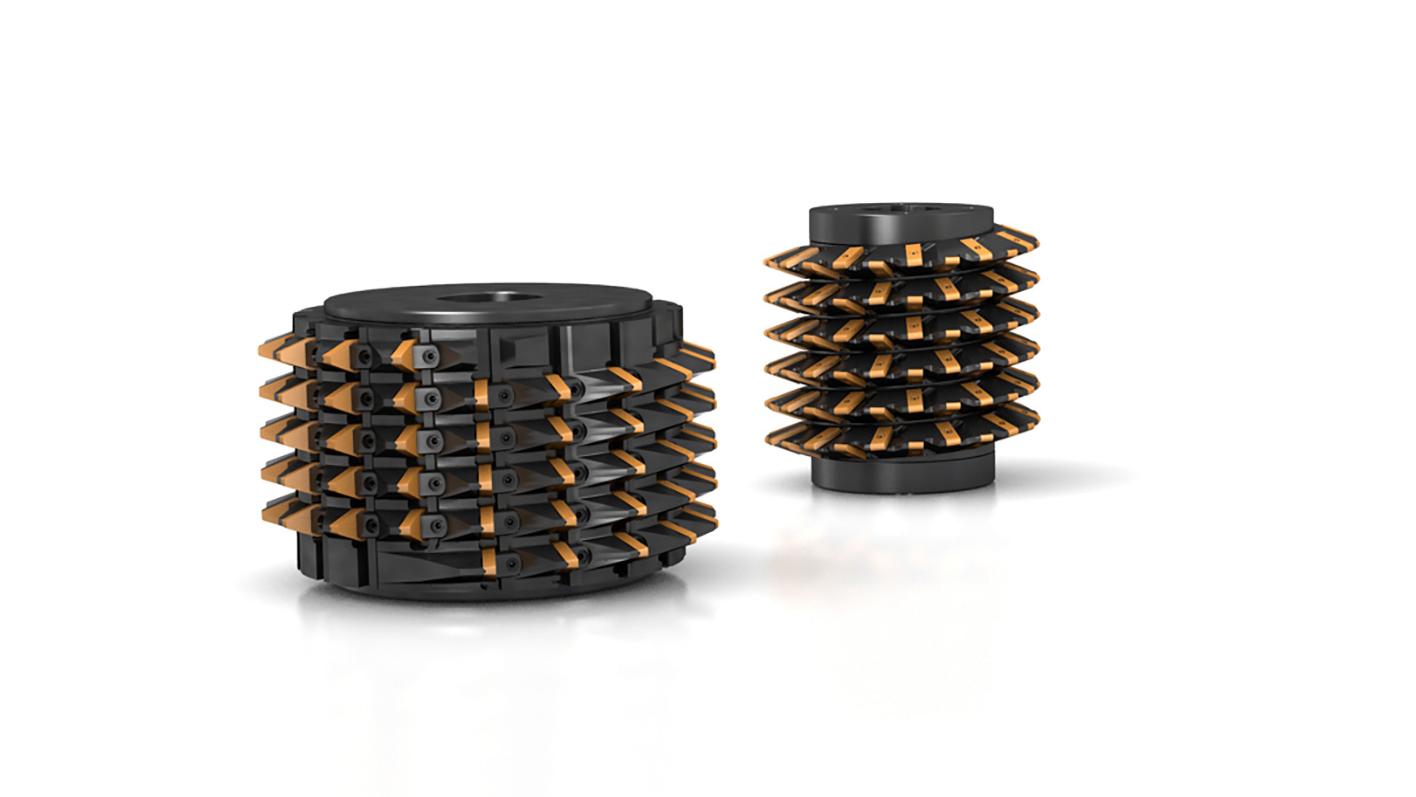

Es können sowohl ein- als auch mehrgängige Wälzfräser für die Herstellung von evolventischen Zylinderrädern gemessen werden. Unterstützt werden vollprofilierte Wälzfräser sowohl Blockwälzfräser als auch Fräser mit Wendeplatten-Technologie. Ebenfalls ist die Messung von Wälzfräsern mit tangentialer Schneidgeometrie möglich.
