Original ZEISS Wechselteller

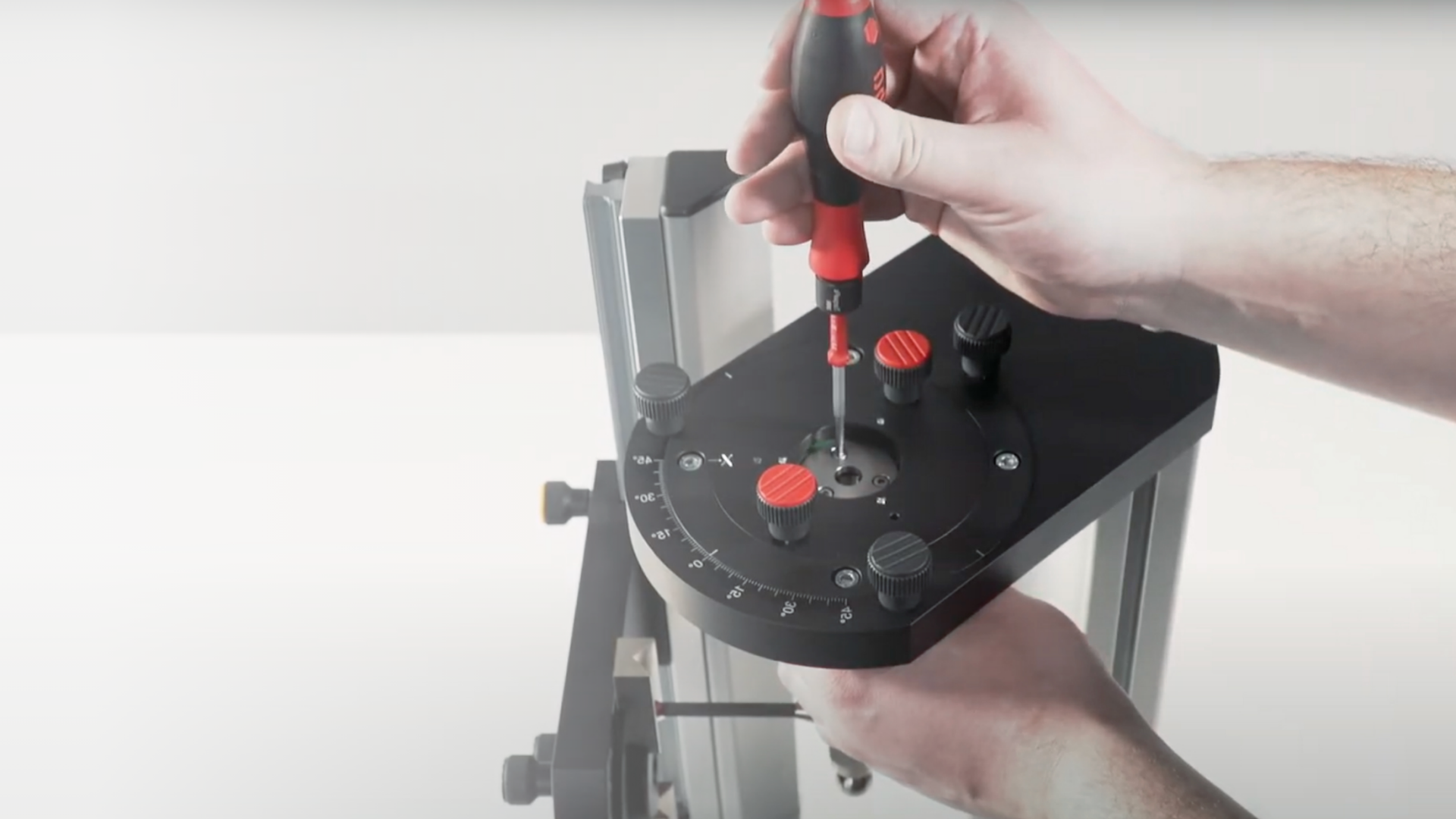

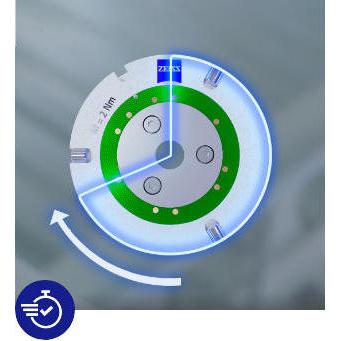

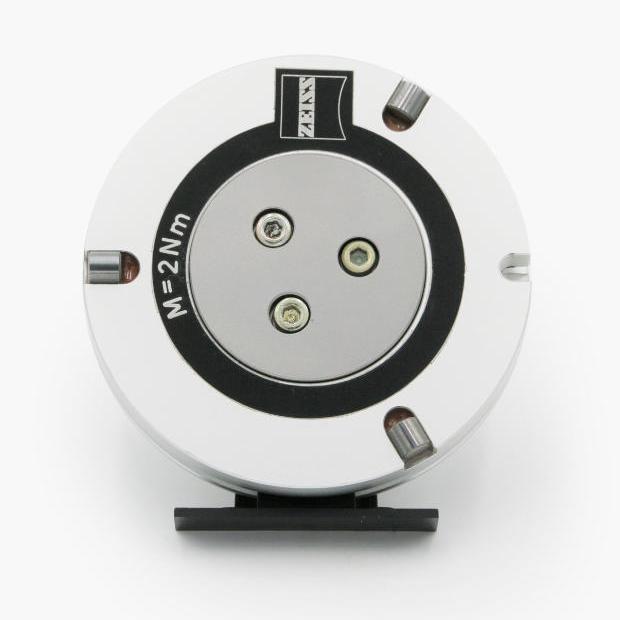

Das Anzugsmoment bei den Wechseltellern ist sehr kritisch und muss zwingend eingehalten werden. Wenn die Schrauben mit weniger Drehmoment angezogen werden besteht die Gefahr, dass sich das Tastersystem im Winkel verstellt was Fehlmessungen durch Schaftantastung zur Folge haben kann. Werden die Schrauben zu stark angezogen verzieht sich der Aluminiumkörper der Teller der dann nicht mehr sauber vom Kopf aufgenommen werden kann und dadurch die Messwerte nicht reproduzierbar übertragen kann.

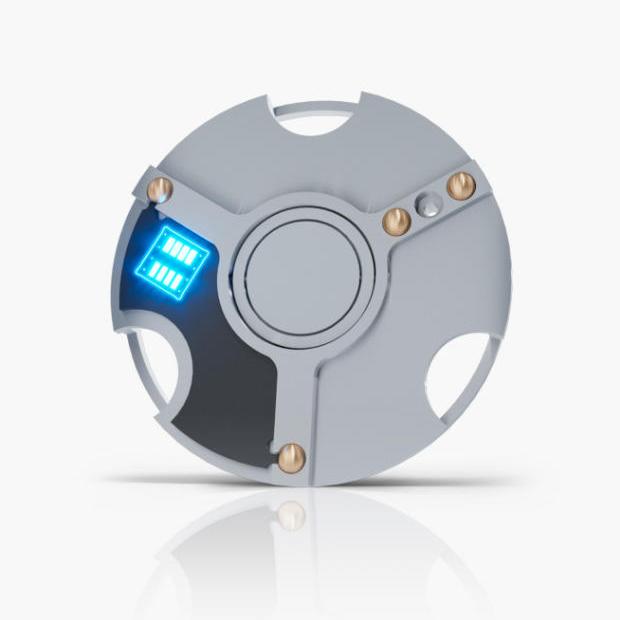

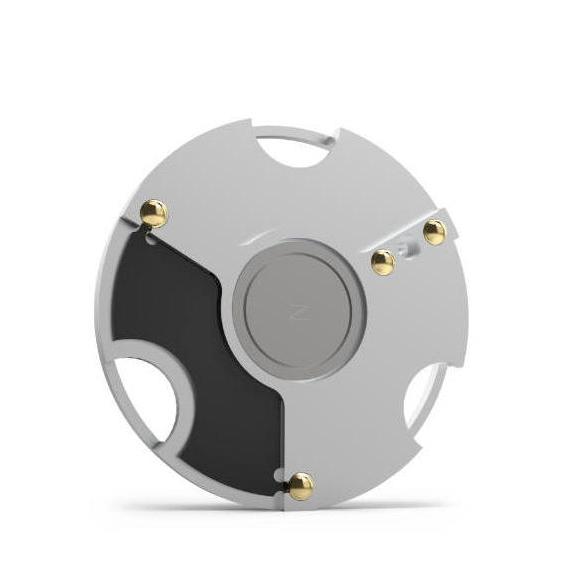

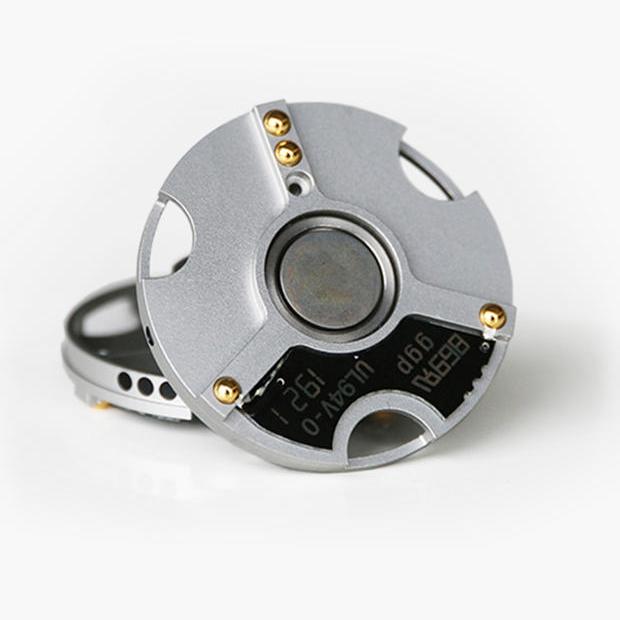

Die goldenen Kugeln wurden implementiert um eine stabilere Datenübertragung zu gewährleisten. Die Goldbeschichtung überträgt elektronische Daten deutlich besser als die reine Stahlkugel wie man sie aus früheren Ausführungen kennt. Man kennt diese Goldbeschichtungen auch aus dem Audio Bereich wo Steckverbindungen auch mit Goldbeschichtung ausgeführt sind. Vor allem bei KMG die in einer öl- und staubhaltigen Umgebung in der Fertigung stehen erzielt man mit diesen goldenen Kugeln deutlich bessere Ergebnisse.

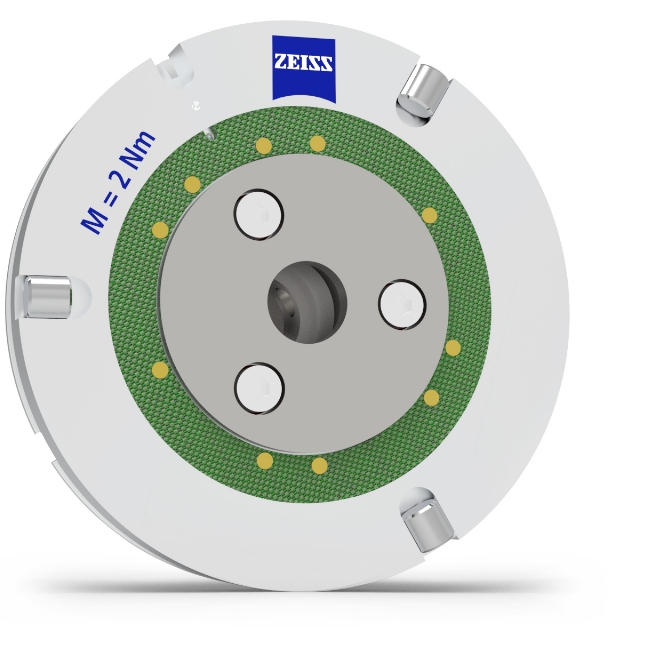

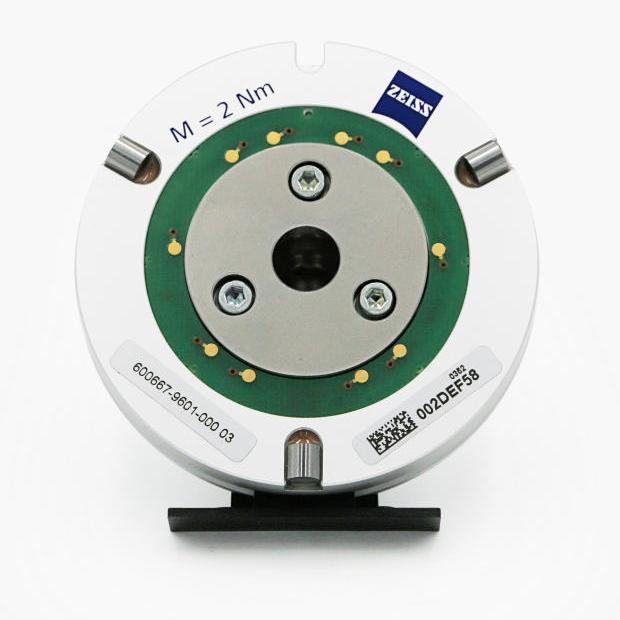

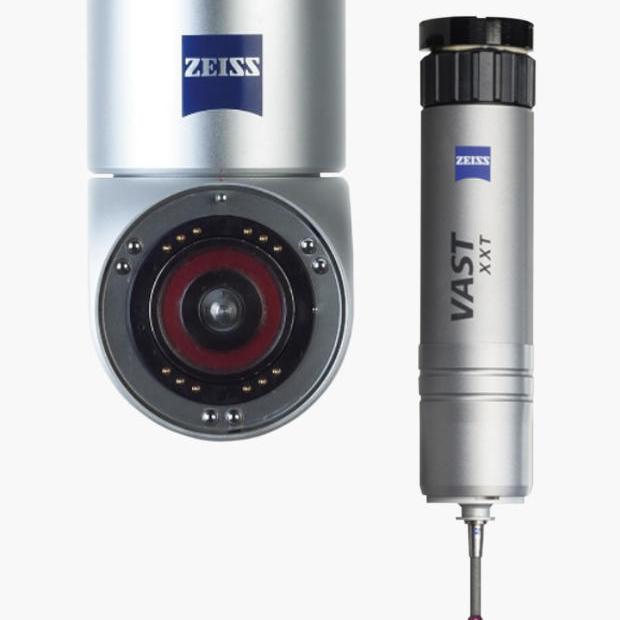

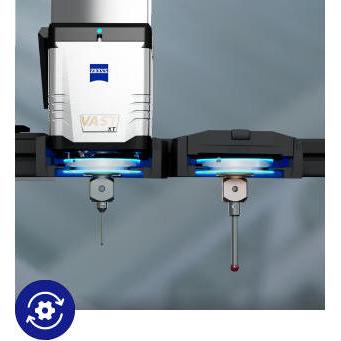

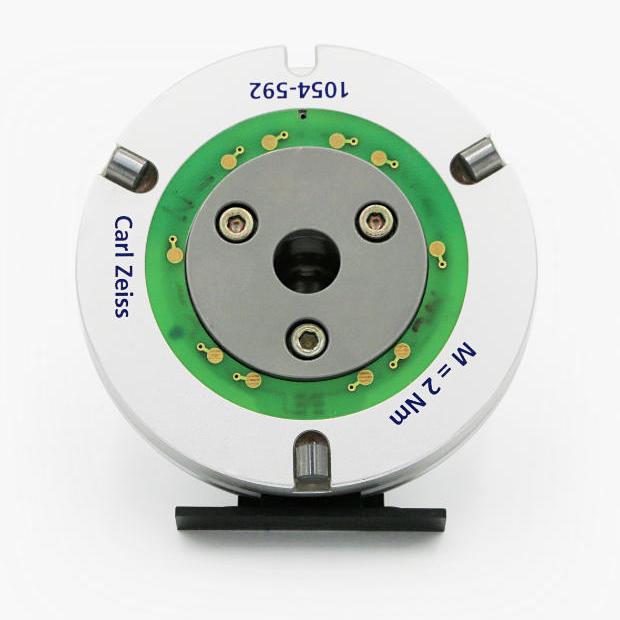

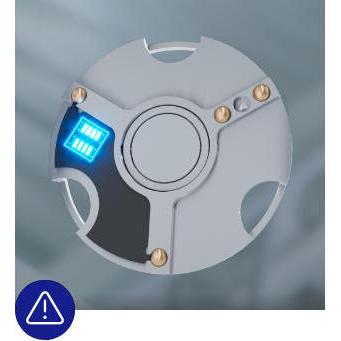

Seit der Einführung des VAST XT Messkopfes besteht technisch die Möglichkeit Tastersysteme über einen Chip zu identifizieren. Dies ist die Grundlage für eine Vielzahl an Möglichkeiten bei den Maschinensteuerungen und der CALYPSO Software. Seit 2007 ist dieser Chip aktiviert und wird in vielen Anwendungen genutzt. Immer mehr Features der Maschine bzw. der Software sind nur mit Hilfe dieser aktivierten Chips umsetzbar. Zu erkennen sind Teller mit aktiviertem Chip an dem ZEISS Logo und 2 Aufklebern mit Artikel- und Seriennummer.

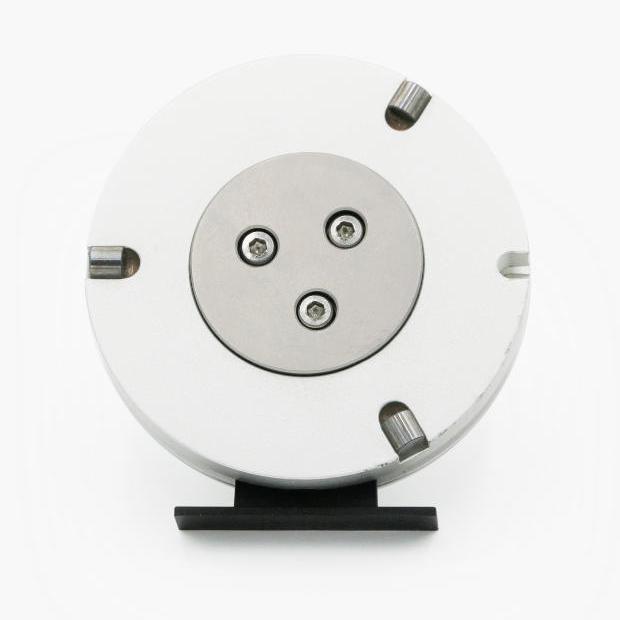

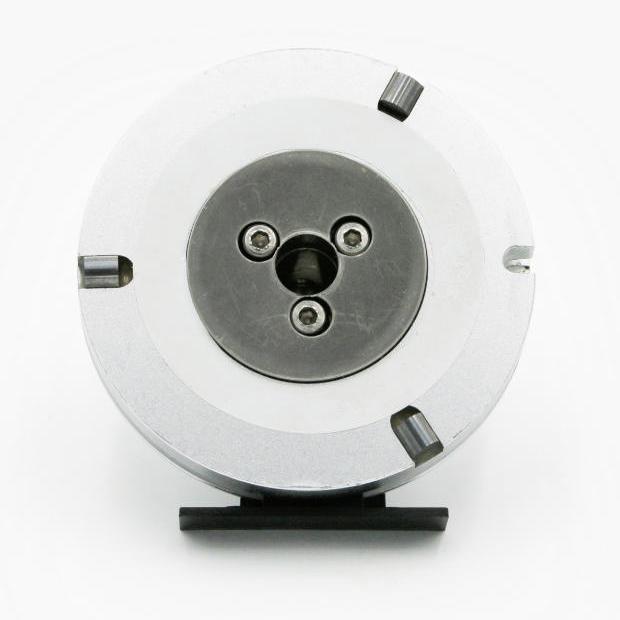

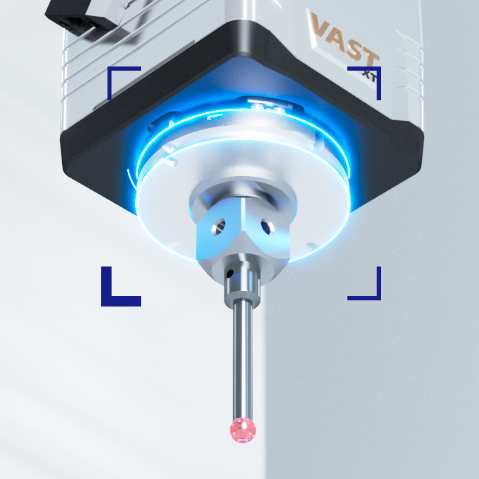

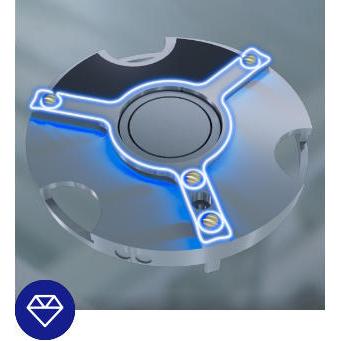

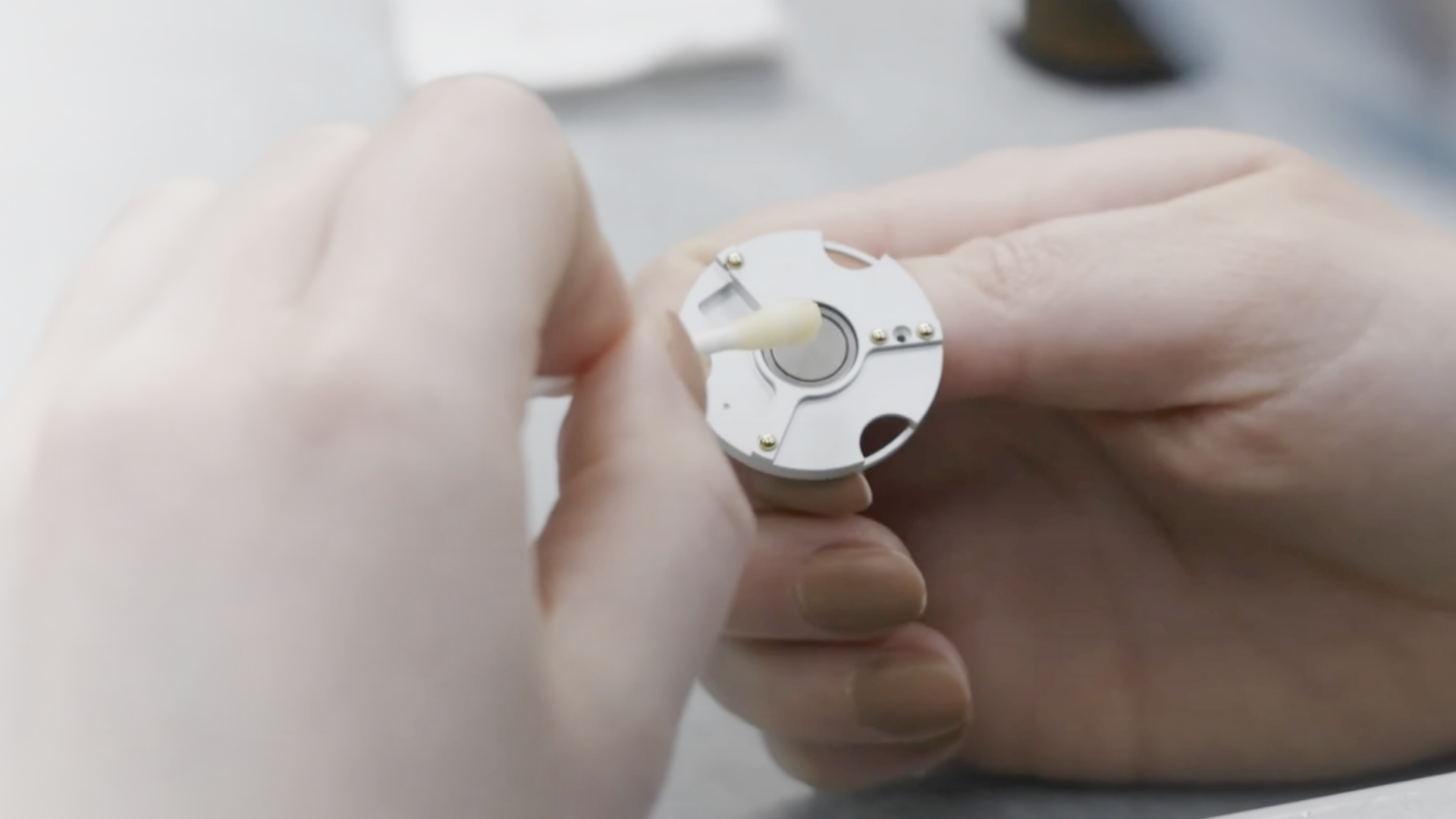

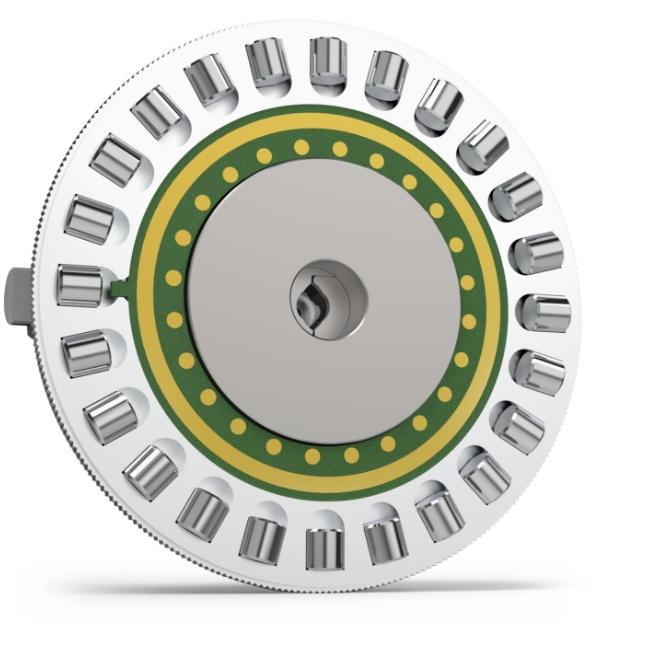

Unabhängig vom eingesetzten Messkopf gilt für alle Wechselteller, dass das Produkt letztendlich die wichtigste Komponente in der Tastersystemkette ist. Der Teller überträgt die Auslenkung der Antastung an den Messkopf. Je besser und stabiler diese Verbindung ist, desto sicherer sind die erzielbaren Messwerte. Bei verunreinigten oder beschädigten Tellern kann diese Übertragungssicherheit eingeschränkt sein. Daher empfehlen wir eine regelmäßige Reinigung sowie eine Überprüfung der kritischen Komponenten unter dem Mikroskop. Die kritischen Komponenten sind die 3 eingeklebten Walzen sowie die sogenannte Ankerplatte im Zentrum des Tellers. Beides sollte vollständig frei von Verschmutzungen und Beschädigungen sein. Zur Reinigung können entsprechende Reinigungstücher verwendet werden. Abhängig von der Art und Hartnäckigkeit der Verschmutzungen können auch andere Reinigungsmittel eingesetzt werden. Hierzu empfehlen wir jedoch vorher eine Rücksprache mit Ihrem ZEISS Ansprechpartner.

ZEISS Wechselteller sind Teil der Technologie des Messkopfes. Die nicht so einfach kopiert werden kann. Sicherlich können die Grundfunktionen der Maschine sowie von CALYPSO genutzt werden. Die neuen Steuerungen, sowie viele Software Optionen können jedoch nur die speziell entwickelte Technologie in den Original ZEISS Wechseltellern lesen. Viele billige Kopien auf dem Markt sind jedoch nicht in der Lage diese spezielle Technologie abzubilden, somit kann es geschehen, dass diese bei neuen Steuerungen bzw. neuen Features nicht mehr funktionieren. Eine Garantie für die volle Funktionalität der Maschine können nur Original ZEISS Wechselteller garantieren.
