GEAR® PRO

Einfach von der Zeichnung zur Messung

ZEISS CALYPSO Optionen

Zahnradmesstechnik auf dem KMG

Nur enge Toleranzen gestatten es, dass Zahnräder Kräfte nahezu verlustfrei und geräuscharm übertragen. Die Präzision von Fertigung und Verzahnungsmessung muss Hand in Hand wirken.

Mit der Option GEAR PRO für ZEISS CALYPSO lassen sich Koordinatenmessgeräte für die Verzahnungsmessung erweitern. Das analytische 3D-Verzahnungsmodell von GEAR PRO und grafikunterstützte Eingabedialoge machen das Messen hocheffektiv.

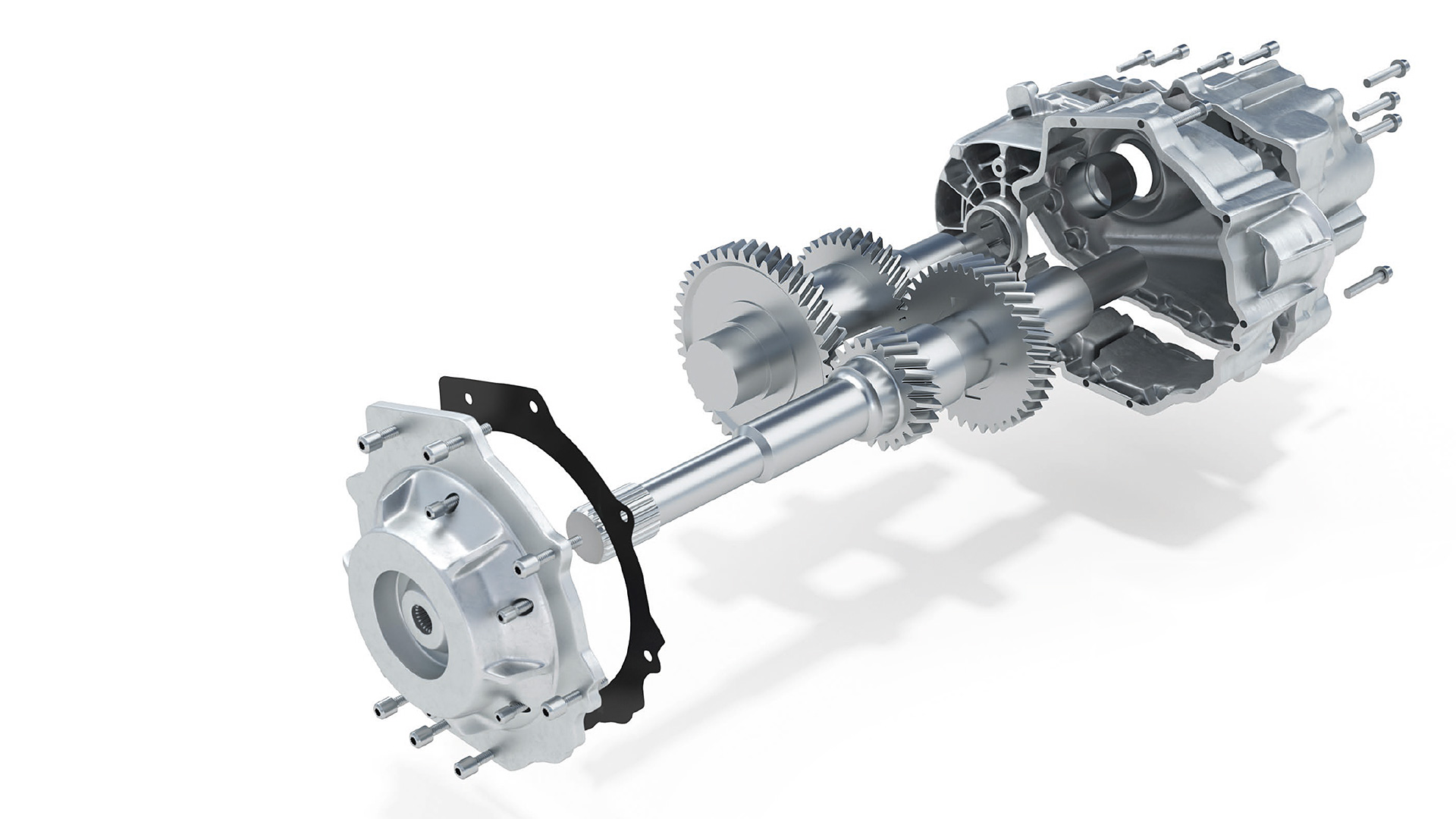

Highlights

Grafikunterstützte Eingabe
CAD-Simulation des Messablaufs
Aktive und passive Sensoren
Messung mit und ohne Drehtisch
Normgerechte, automatische Auswertung
Anwendungsorientierte Protokolle

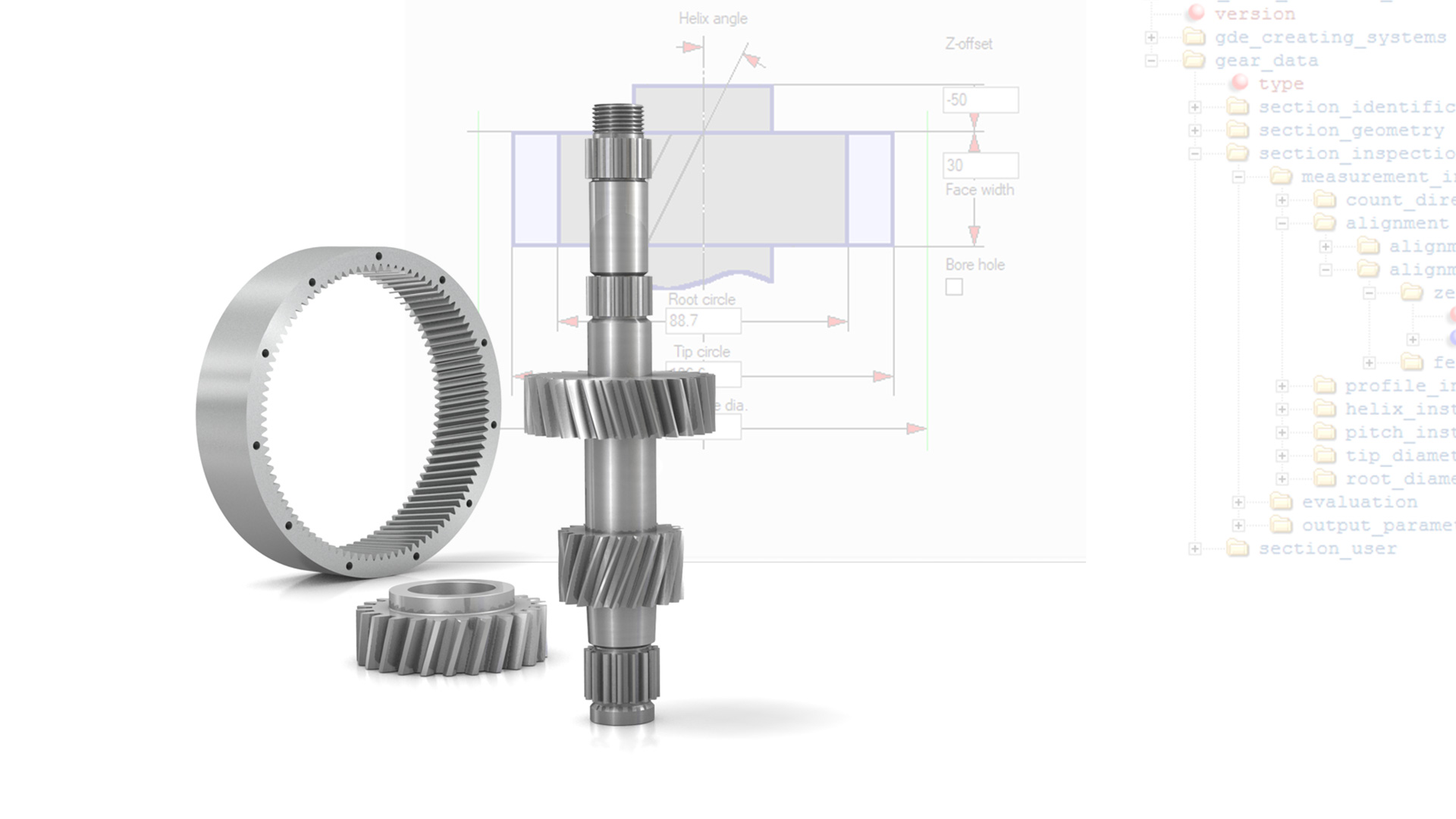

Visuelle Kontrolle

Im Zusammenspiel von Softwarekern und grafischer Benutzeroberfläche erzeugt die Option GEAR PRO aus der Geometriedefinition ein CAD-Modell der Verzahnung.

Die grafische Darstellung des CAD-Modells erlaubt eine schnelle visuelle Kontrolle der Bedienereingaben. Eine Standardmessung lässt sich bereits auf Basis der Geometriedefinition starten.

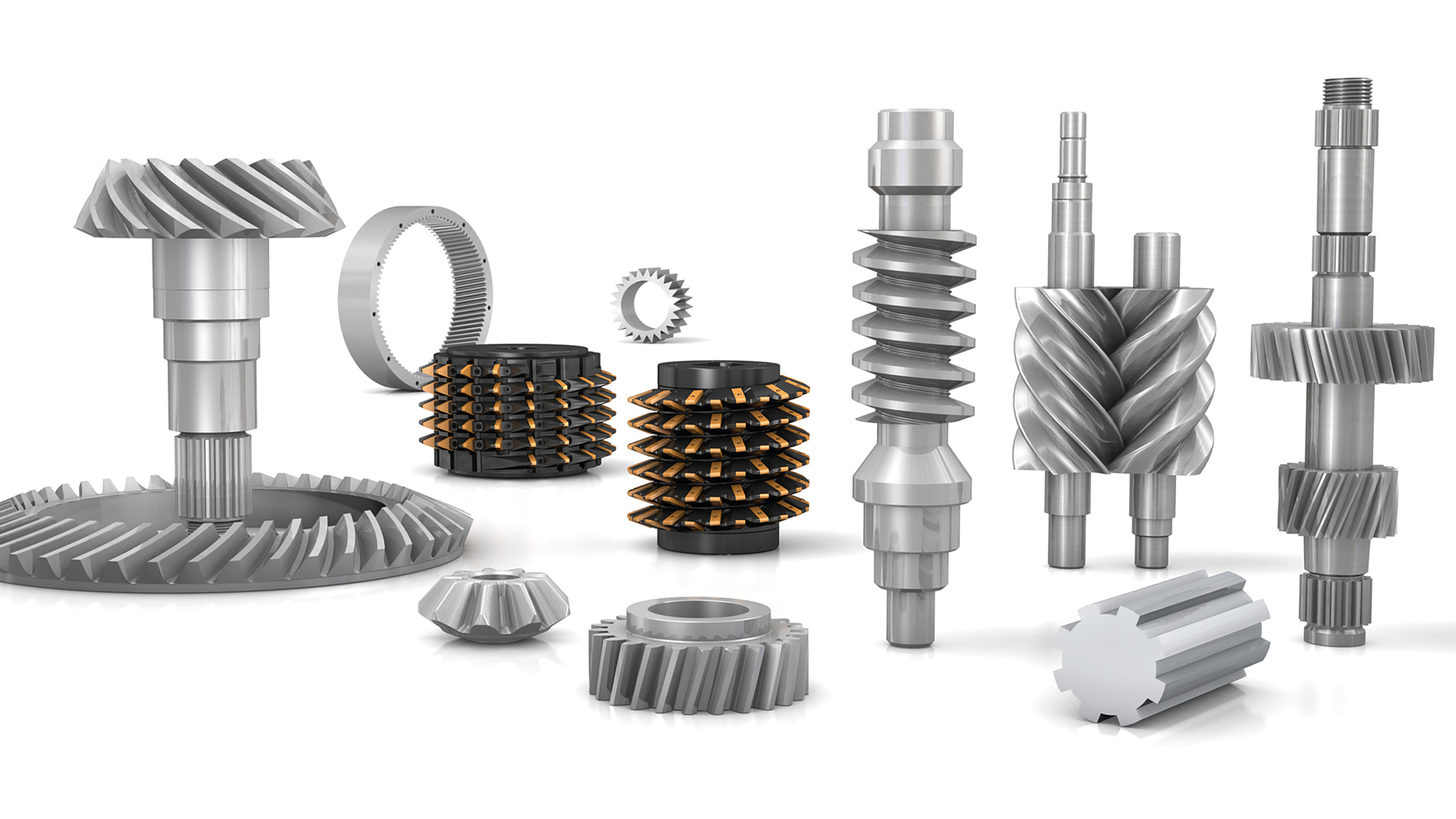

Passend für typische Anwendungsfelder sind fünf Applikationspakete erhältlich:

Zylinderrad – GEAR PRO involute
Kegelrad – GEAR PRO bevel
Schnecke – GEAR PRO worm
Rotor – GEAR PRO rotor
Wälzfräser – GEAR PRO hob

Mehr zu den Paketen

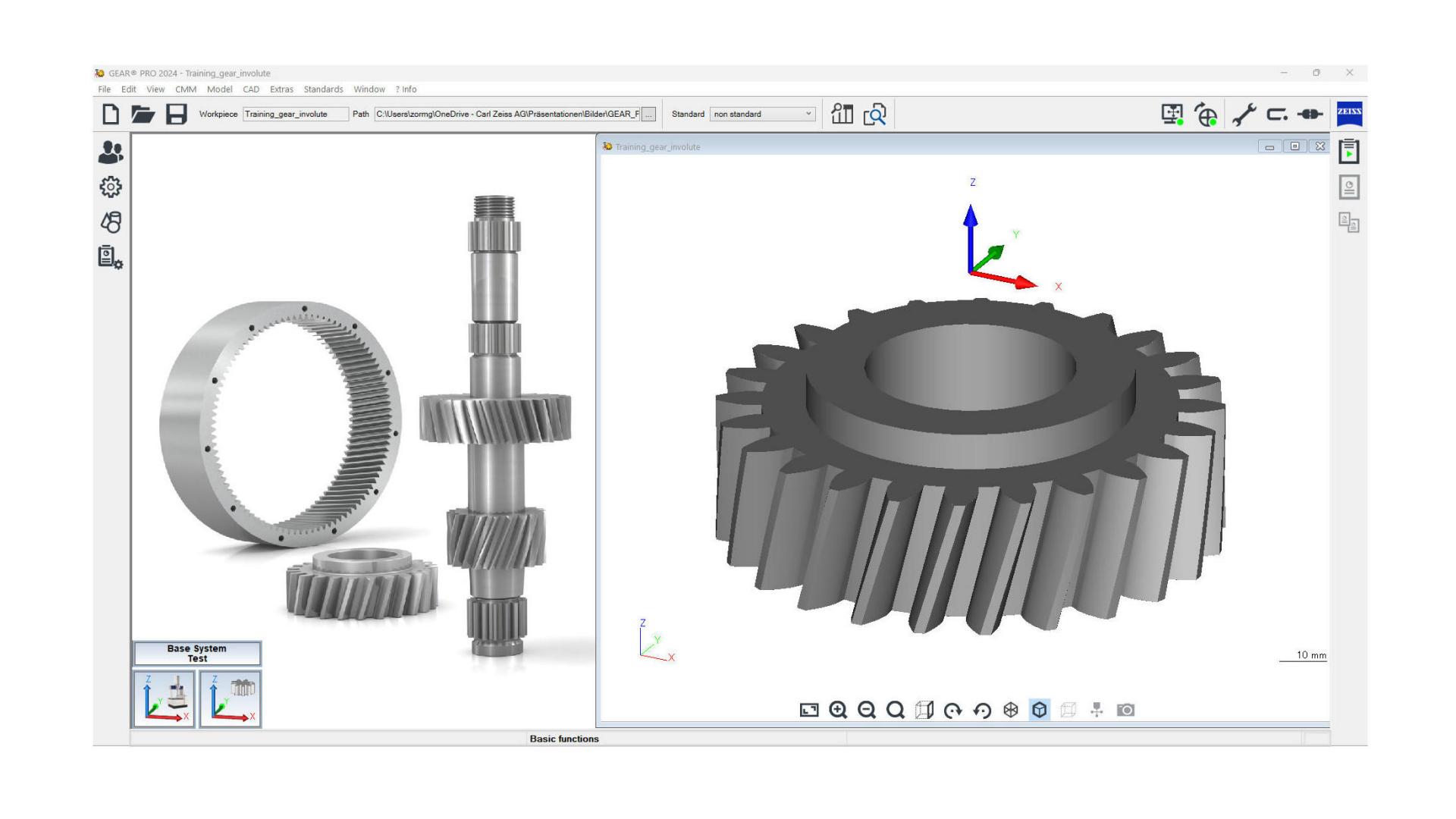

Benutzerführung

GEAR PRO ermöglicht Verzahnungsmessungen auf Koordinatenmessmaschinen — Spezialist für Zylinderräder: GEAR PRO involute

Grafische Eingabedialoge und systematische Führung bei jedem Schritt erleichtern das Anpassen des Messablaufs an die jeweilige Messaufgabe.

Mit Hilfe von Dialogfenstern und grafischer Visualisierung sind beispielsweise Auswerte- und Messbereiche schnell mit wenigen Mausklicks festgelegt.

ZEISS GEAR PRO in Aktion

CAD-basierte Zahnradsoftware

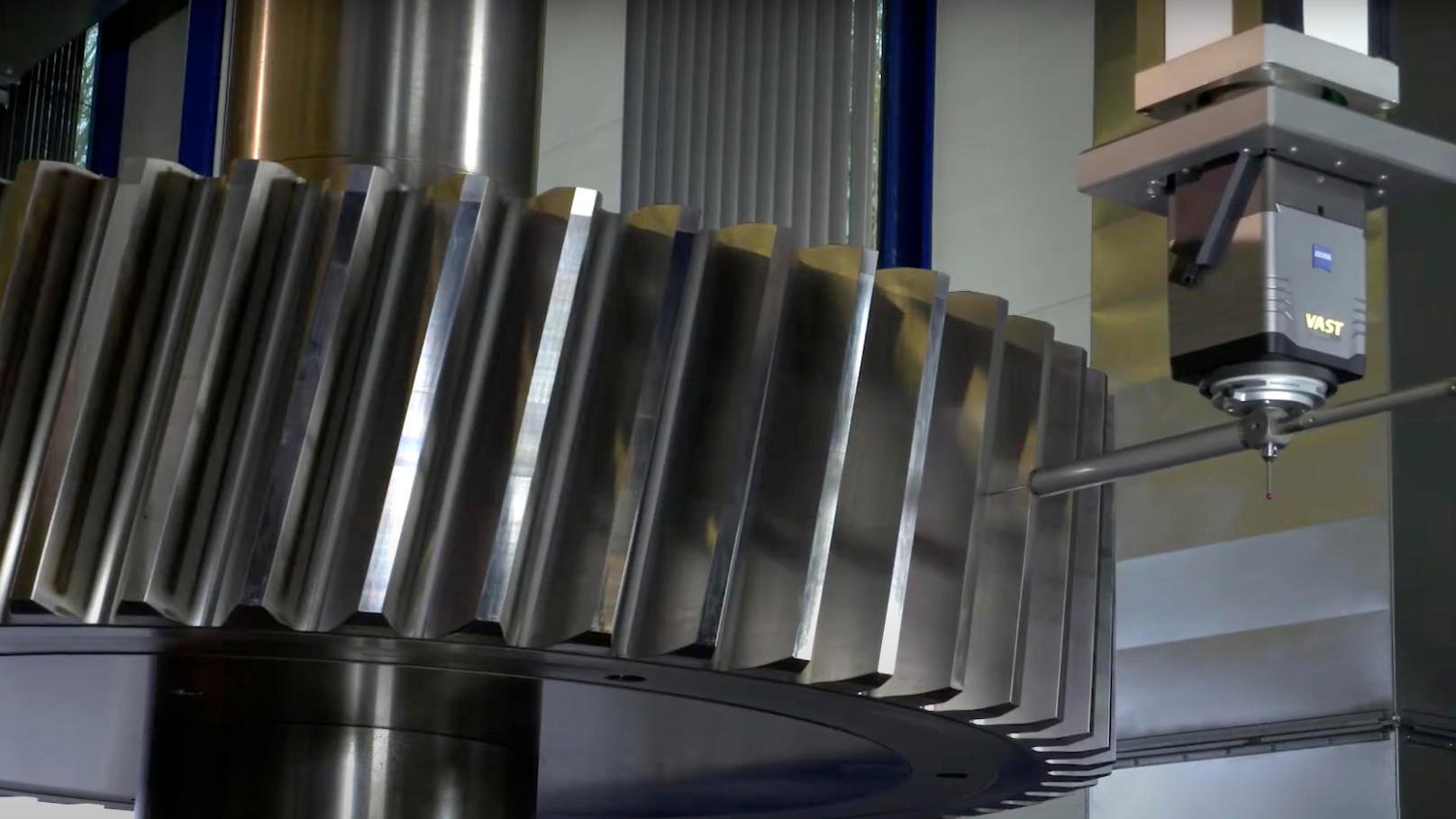

Zahnradmesstechnik von ZEISS

Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.
Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.
