Virtueller Messraum

Virtueller Messraum

Für ZEISS INSPECT Optical 3D und ZEISS INSPECT Airfoil

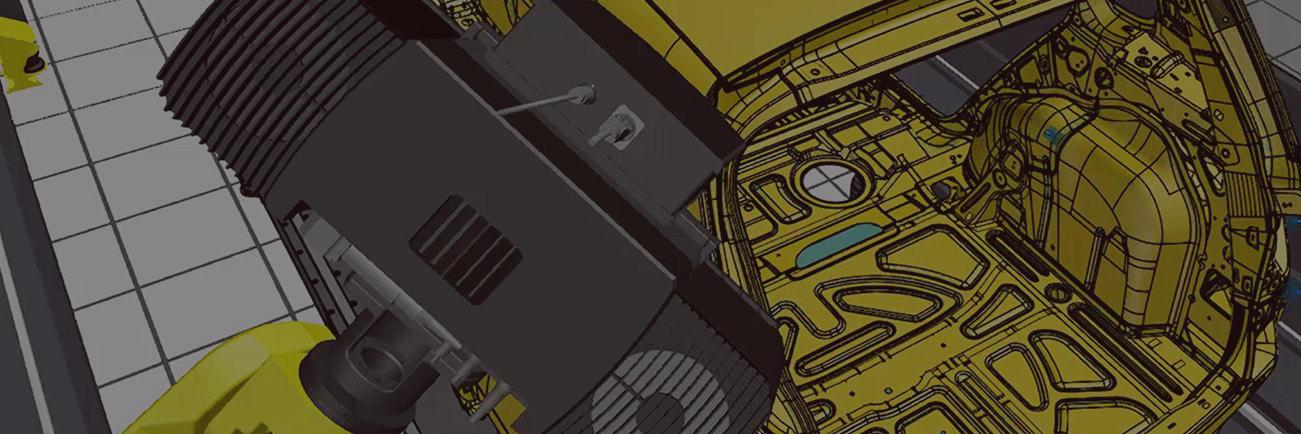

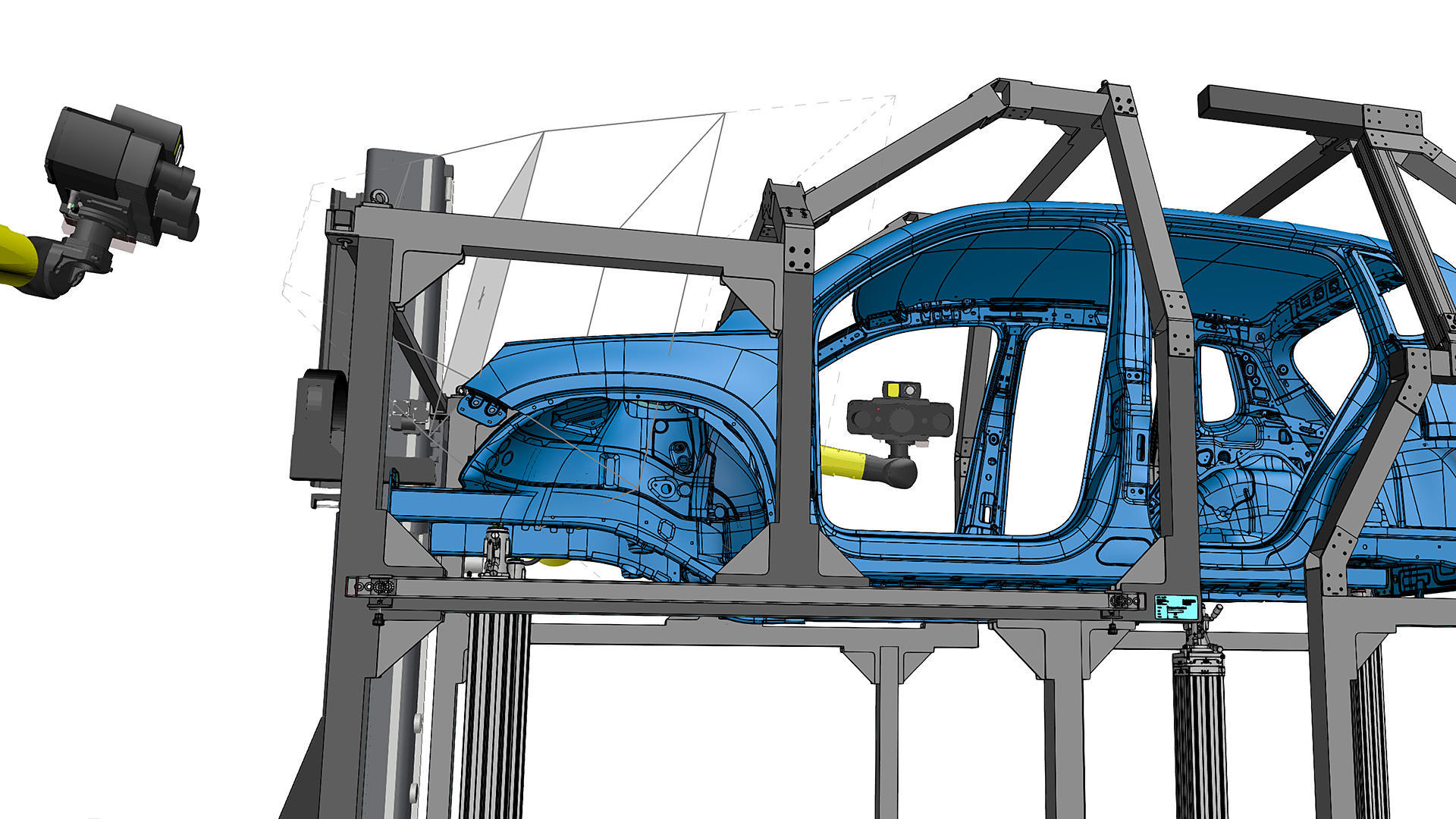

ZEISS VMR virtuelle Simulation

Reale Umgebung in einer virtuellen Simulation

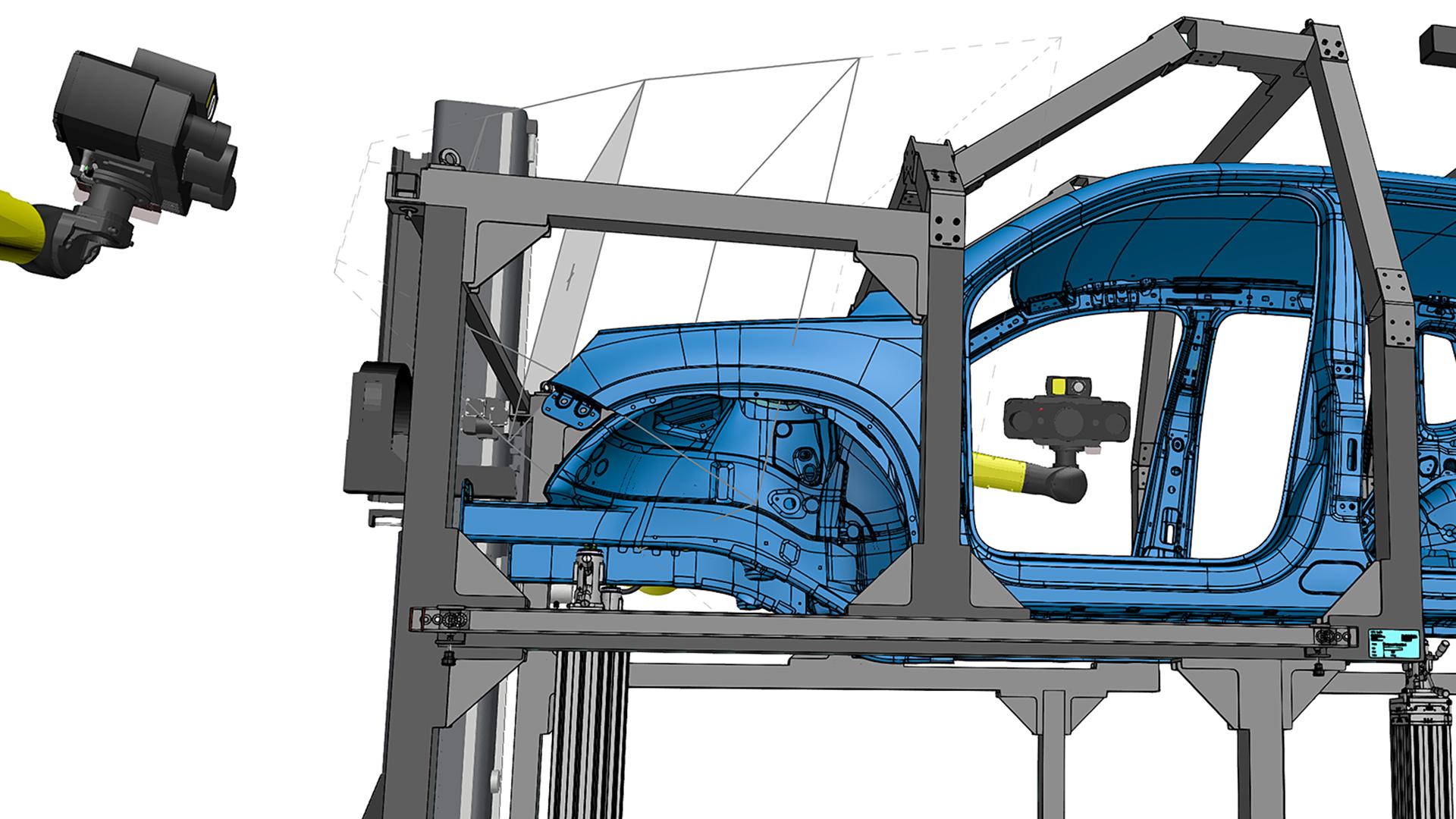

Der virtuelle Messraum(VMR) ist die zentrale Steuerungs- und Messplanungssoftware für sämtliche Elemente der optischen 3D-Messmaschinen. In ihm wird die reale Umgebung in einer virtuellen Simulation funktional dargestellt. Er besteht aus einem Roboter mit einem Sensor, der Programmierung, einschließlich der Kinematik der Roboterpfade, dem Bauteil und dem Messplan. In Kombination mit ZEISS Optical 3D oder ZEISS Airfoil ermöglicht der VMR die Ausführung automatischer Messabläufe. Durch den VMR benötigt der Anwender keine speziellen Roboterfachkenntnisse. Alle Roboterbewegungen werden vor der Ausführung im virtuellen Messraum simuliert und auf Sicherheit geprüft.

Ihre Vorteile

  • Smart Teach

    Smart Teach im VMR berechnet die erforderlichen Sensorpositionen für alle Prüfmerkmale und CAD-Oberflächen. Die anschließende Pfadoptimierung verbessert die Reihenfolge der Positionen in Hinblick auf Laufzeit und Kollisionsvermeidung. Mittels Smart Teach wird der Zeitaufwand für die Erstellung von prozesssicheren und laufzeitoptimierten Roboterprogrammen minimiert. Das System aktualisiert Messpositionen automatisch, wenn das CAD oder einzelne Elemente sich ändern.

  • Inspektionsplanung

    Der CAD-Datensatz wird zusammen mit dem zugehörigen Messplan importiert. Den Prüfmerkmalen aus dem Messplan werden automatisch die dort hinterlegten Messprinzipien zugewiesen. Auch der Messbericht kann vorab offline vorbereitet werden. Die realen Messergebnisse lassen sich nach dem Messvorgang darstellen. Dem Anwender wird die Planung der Inspektion erleichtert.

  • Burn-in

    Die offline erstellten Messprogramme werden in der ScanBox einmalig mittels eines automatisierten Prozesses eingefahren. Der Roboter fährt an die Messpositionen und bestimmt dort am realen Bauteil die individuellen Messparameter wie Belichtungszeiten. Über ein spezielles Verfahren erkennt die Software automatisch Bauteilspiegelungen und passt die Streifenprojektion entsprechend an, um Messfehler durch Spiegelungen zu vermeiden.

  • Serienmessung

    Fertige Messprogramme können für die Prüfung von weiteren Bauteilen eingesetzt werden. Der Roboter wird vollständig über die Software gesteuert und fährt die Messpositionen nacheinander ab. Bei jeder Messung wird dabei geprüft, ob die Ergebnisse den Qualitätskriterien entsprechen. Änderungen der Datenstände vom CAD oder des Prüfplans lassen sich durch die parametrische Software schnell aktualisieren.

  • Inspektion

    Im Anschluss an die Datenerfassung berechnet die Software ein Polygonnetz der Bauteiloberfläche sowie die Ist-Werte des Prüfmerkmalplans. Diese Daten werden mit den Soll-Daten verglichen und in einem Report dargestellt. Die Messergebnisse lassen sich automatisch in speziellen Exportformaten für z. B. Datenbanken zur statistischen Qualitätskontrolle speichern. Der Messvorgang verschiedener Bauteile kann komplett automatisch ausgeführt werden.

  • Kiosk Interface

    Das Kiosk Interface ist eine spezielle Benutzeroberfläche zur vereinfachten Bedienung der ScanBox. Die Software übernimmt die gesamte Prozesssteuerung und führt den Mess- und Inspektionsablauf automatisch durch. Somit werden hohe Genauigkeit und Datenqualität gewährleistet: Messparameter, Daten und Betriebssystem sind geschützt.

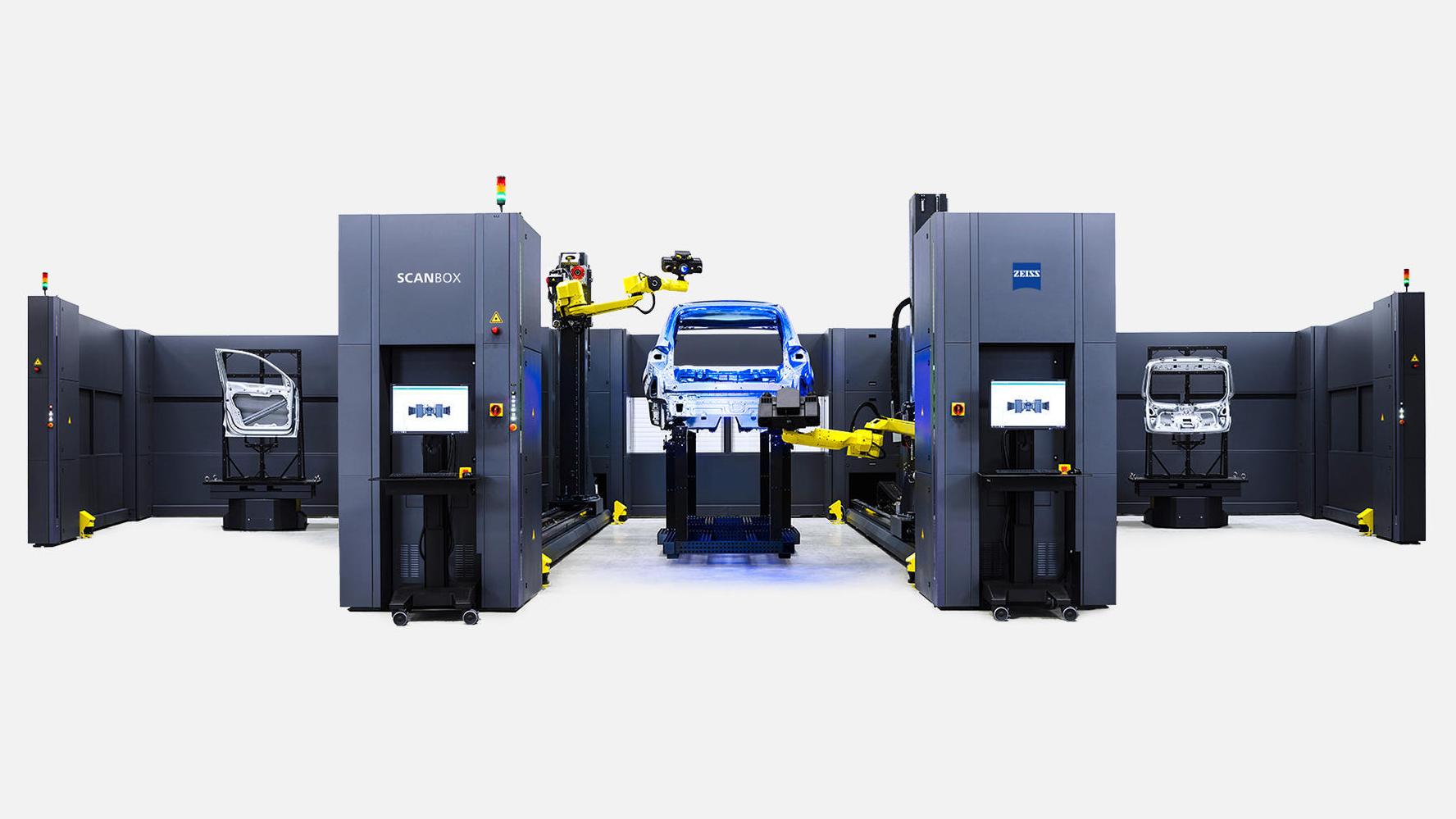

Schnell automatisiert messen mit der ScanBox

Schnell automatisiert messen mit der ScanBox

Die ScanBox ist eine Komplettlösung für die effiziente Qualitätskontrolle im Produktions- und Fertigungsprozess. Verfügbar in elf Varianten für unterschiedliche Anwendungen und Bauteilgrößen. Vom Rasthaken bis zur kompletten Karosserie bieten die standardisierten Messmaschinen alles aus einer Hand: Programmierung, automatisierte Digitalisierung, Inspektion und Reporting. Dank intuitiver Benutzeroberfläche und dem virtuellen Messraum (VMR) als zentrale Steuerungs- und Messplanungssoftware, sind die Modelle leicht zu bedienen.

Noch mehr Funktionen von ZEISS INSPECT

Die beliebtesten Funktionen von ZEISS INSPECT haben wir Ihnen hier noch einmal übersichtlich zusammengefasst: Vom CAD-Import über verschiedenste Inspektionen bis zum Reporting. Kennen Sie schon alle?
