ZEISS PRISMO
ZEISS PRISMO Familie​

ZEISS PRISMO​

Das KMG-Multitalent ​

Mit einer Längenmessabweichung ab 0,9 + L/350 µm ist ZEISS PRISMO das Flaggschiff unter den ZEISS KMG und ein Synonym für Präzisionsmessungen. Es erzielt zuverlässige und reproduzierbare Ergebnisse mit hohen Messgeschwindigkeiten. ​

  • Computer-Aided Accuracy (CAA) für maximale Genauigkeit
  • ZEISS VAST Performance Paket für schnellere Messungen
  • Sensorvielfalt durch Multi-Application-Sensor-System Technologie (ZEISS mass)
  • Zeit- und Kostenersparnis durch ZEISS Articulating Stylus​

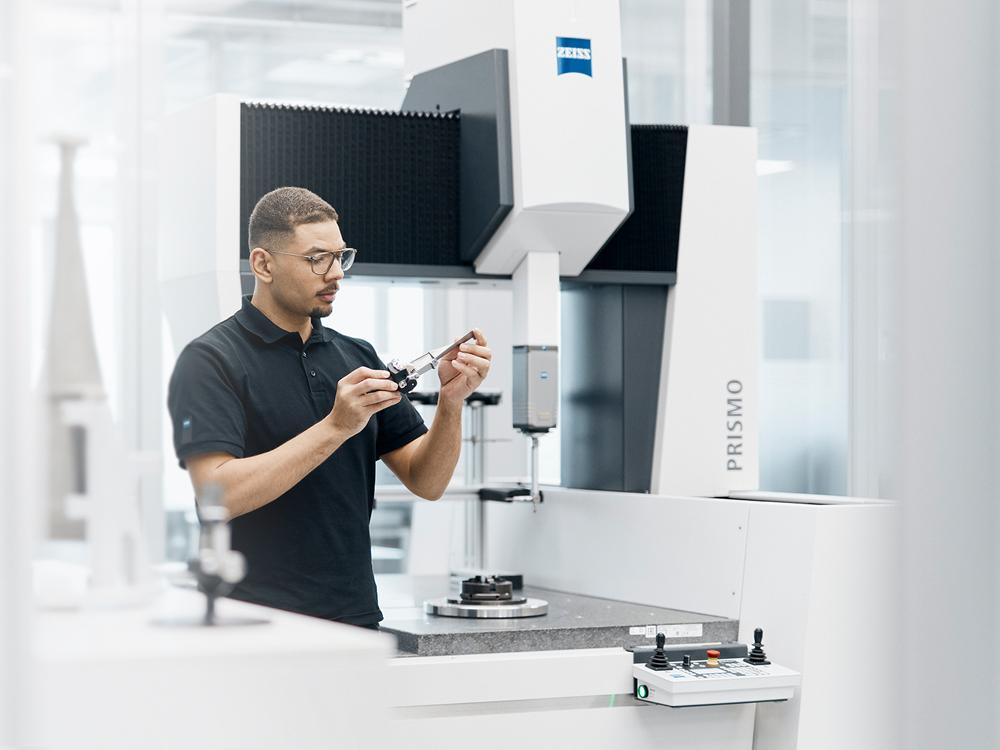

Computer-Aided Accuracy (CAA)​

Beste Ergebnisse garantiert​

Computer-Aided Accuracy (CAA) korrigiert sämtliche statische und dynamische ​Einflüsse auf das Gerät, um selbst beim High-Speed-Scanning maximale Genauigkeit zu erzielen. Die schnellere Kalibrierung​ und erwiesene Langzeit-Stabilität des Konzeptes sorgen für eine Verbesserung der wirtschaftlichen Effizienz.​

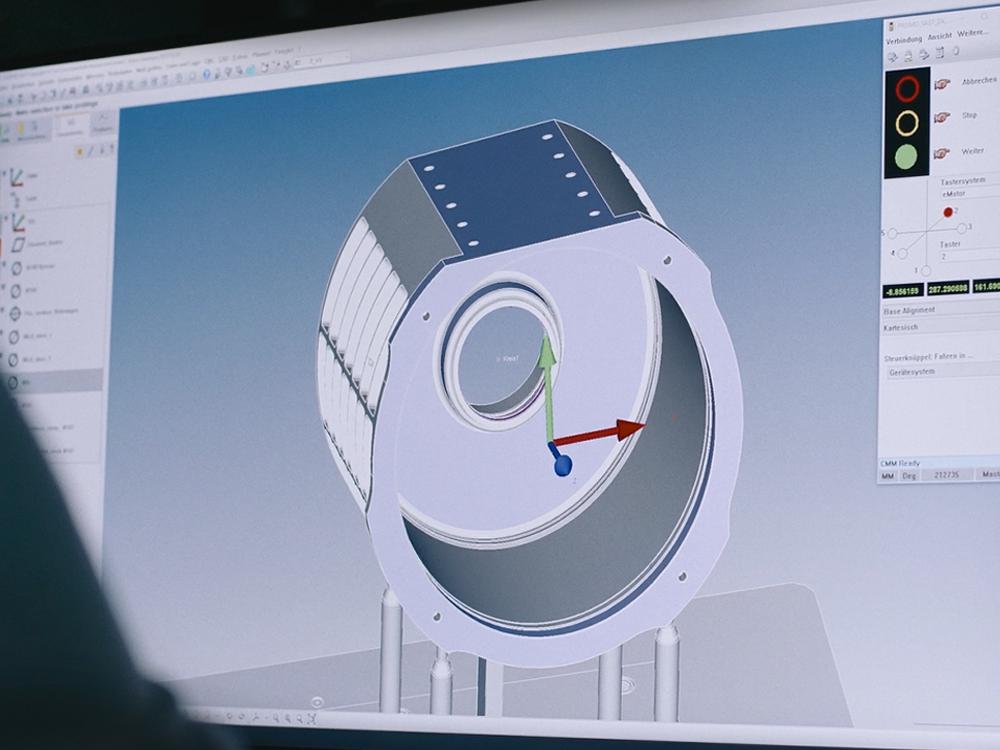

ZEISS VAST Performance Paket​

Für höchste Produktivität​

Das ZEISS VAST Performance Paket besteht aus ZEISS VAST Navigator und ZEISS FlyScan. ZEISS VAST Navigator ermöglicht durch automatisch generierte Messstrategien die Verkürzung des Verfahrwegs bei gleichbleibender Genauigkeit, sowie die Auswahl der optimalen Scanning Parameter. Mit FlyScan können unterbrochene Konturen ohne Geschwindigkeits- oder Genauigkeitsverlust gemessen werden, mit einer Verkürzung der Messzeit von bis zu 70% gegenüber der Verwendung einer Standard-Programmierung mit Standard Parameter-Auswahl.​

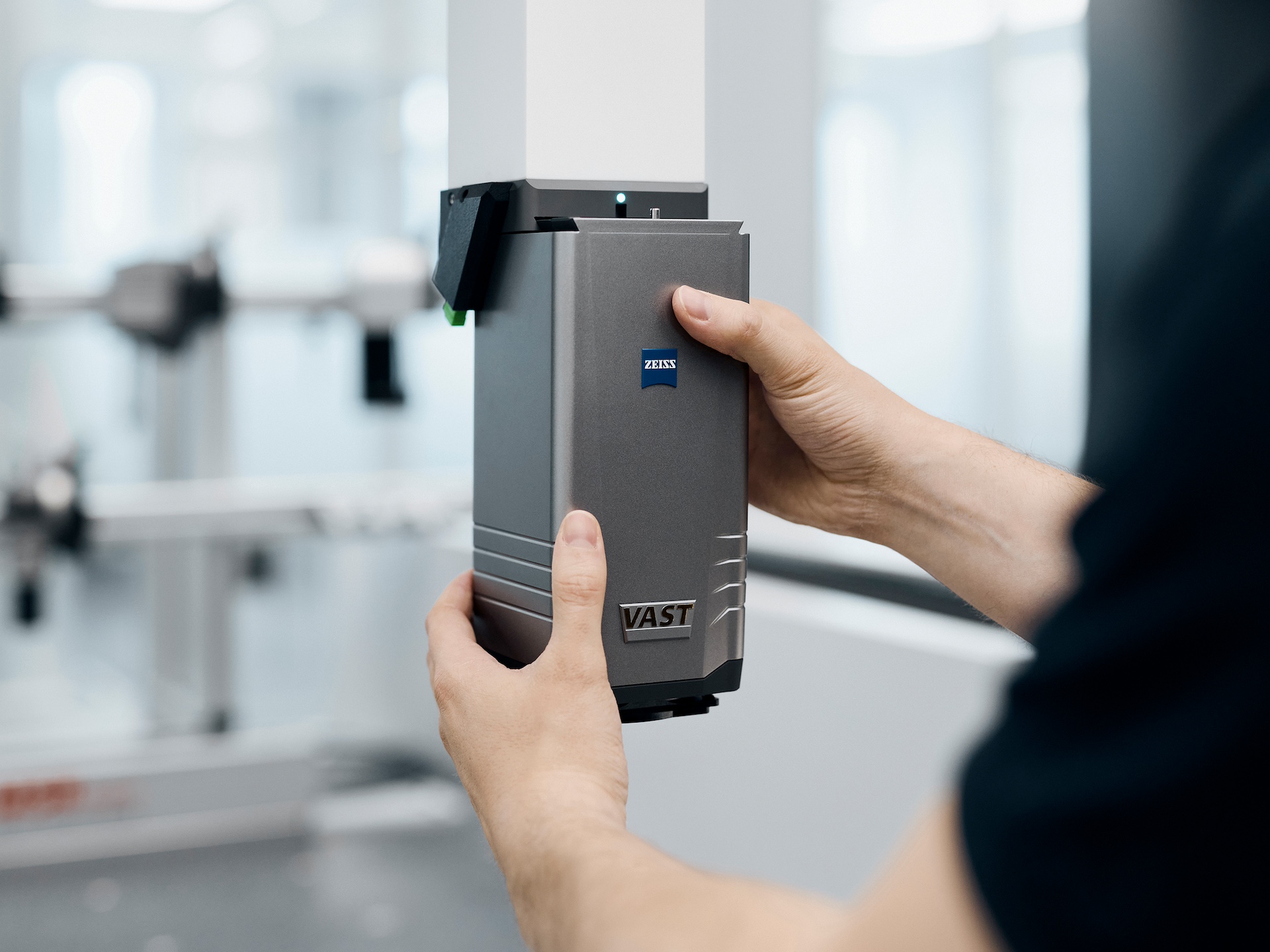

Multi-Application-Sensor-System Technologie (ZEISS mass)​

Multi-Application-Sensor-System Technologie (ZEISS mass)​

Maximale Flexibilität durch Sensorvielfalt​

ZEISS PRISMO ist standardmäßig mit der ZEISS mass Technologie ausgestattet. Das KMG ist daher mit einer Vielzahl an ZEISS Sensoren kompatibel, um verschiedenste Messaufgaben – egal ob optisch oder taktil – auf der selben Maschine messen zu können​.

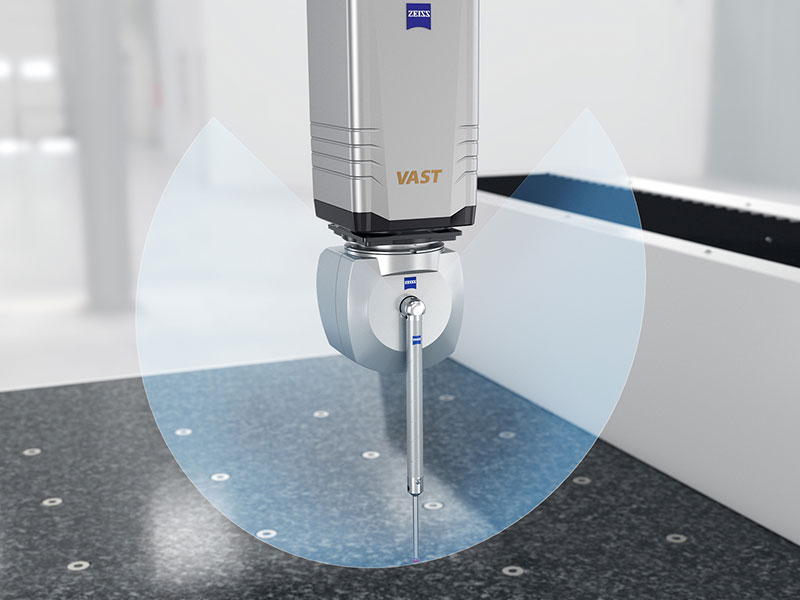

ZEISS Articulating Stylus​

ZEISS Articulating Stylus​

Zeit- und Kostenersparnis​

Durch ZEISS Articulating Stylus kann die Anzahl der Tasterkonfigurationen und Systemwechsel reduziert werden. Außerdem wird die Messung in alle Ausrichtungen ermöglicht – mit bis zu 200 mm langen Tastern und Tastkugeldurchmessern ab 1 mm. Jede Winkelposition zwischen +135 ° und -135 ° ist nach der Kalibrierung frei und stufenlos wählbar.​

Mit ZEISS PRISMO beginnt eine neue Ära​

Mehr als nur ein Facelift: Die Produkte der ZEISS PRISMO Familie wurden von Grund auf überarbeitet. Mit zahlreichen Upgrades erreichen Sicherheit, wirtschaftliche und ökologische Effizienz, Flexibilität, Ergonomie und nicht zuletzt die Produktivität ein ganz neues Niveau. Durch die Anpassung der Scanning Parameter und die Verdoppelung der Scanning-Geschwindigkeit (von 150 mm/s auf 300 mm/s) konnte die Produktivität erhöht werden. Gleichzeitig konnte der Geräuschpegel um 34% gesenkt werden. Von einer energiesparenden Steuerung und einem Bedienpult im neuen Design bis hin zu automatisierten Sicherheitsmechanismen und einer verbesserten Sensorkompatibilität – die Produkte der ZEISS PRISMO Familie sind leistungsfähiger als je zuvor.​

Mit ZEISS PRISMO ultra beginnt eine neue Ära​
  • Durch die Anpassung der Scanning Parameter mit der allgemeinen Verdoppelung der Scanning-Geschwindigkeit (von 150 mm/s auf 300 mm/s) wird die Produktivität gesteigert. Mit neuen Sicherheits-Laserscannern wird zusätzlich eine deutlich schnellere Messung als zuvor ermöglicht – unter zuverlässiger Einhaltung hoher Sicherheitsstandards, denn die Scanner reduzieren die Geschwindkeit automatisch, wenn sie Personen oder Gegenstände im Sicherheitsbereich erkennen. Zudem sorgt die Option ZEISS VAST Rotary Table Axis (ZVRA) für höhere Produktivität. Die Achsendefinition auf einem Drehtisch dauert mit diesem Feature nur noch 16 Sekunden – das entspricht einer Zeitersparnis von 75% im Vergleich zu Standard Methoden.​

  • Alle Geräte der ZEISS PRISMO Familie sind von der international anerkannten Deutschen Gesetzlichen Unfallversicherung (DGUV) zertifiziert. Um die Sicherheit weiter zu erhöhen wurden zusätzliche Neuerungen eingeführt, wie die verstellbaren Seitenverkleidungen. Durch die Reduzierung des Abstands zwischen den beweglichen Teilen auf unter 4 mm wird die Quetschgefahr verringert. Die Sicherheits-Laserscanner erfassen zudem das Umfeld der Maschine und reduzieren die Geschwindkeit automatisch, sobald Personen oder Gegenstände im definierten Bereich erkannt werden.​

  • Mit dem eingebauten ZEISS PowerSaver wird das KMG bei Nichtbetrieb automatisch von der Stromversorgung getrennt. Die Benutzer können die Aktivierung des Features individuell einstellen und bestimmte Ausfallzeiten definieren, wodurch der Stromverbrauch reduziert wird. Für weitere Einsparungen sorgt die neue Steuerung ZEISS C99m. Sie hat ein schlankeres Design und senkt den Stromverbrauch im Vergleich zum Vorgängermodell (bei einem internen Testvergleich zwischen alter und neuer Steuerung) um 64%. Zusätzlich sorgt ZEISS AirSaver dafür, dass die Druckluft nach einer voreingestellten Zeit ausgeschaltet wird.​

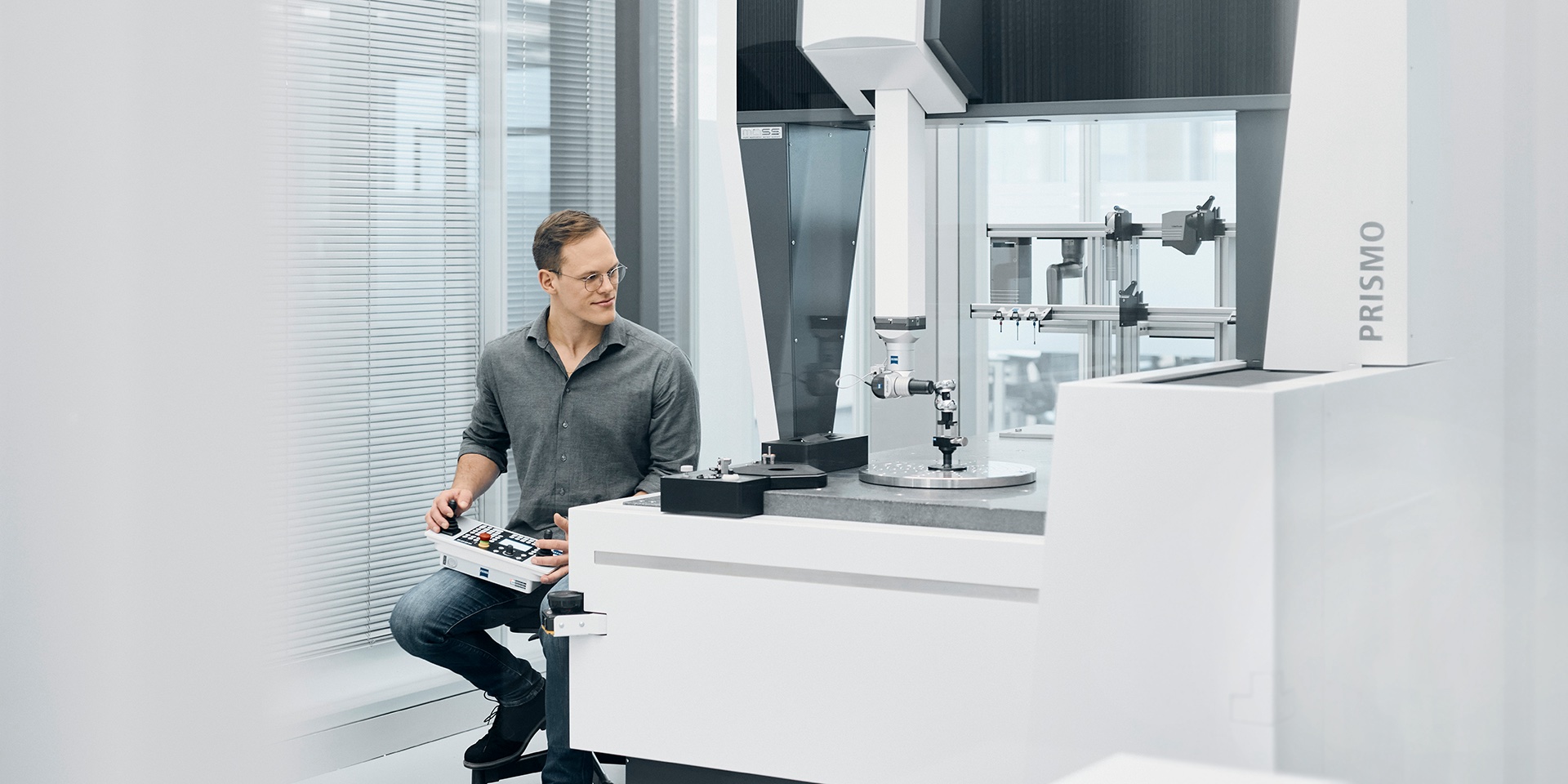

  • Die Steuerung per Bedienpult sorgt für eine einfache Überwachung und Bedienbarkeit. Bei Nichtgebrauch kann dieses komfortabel im neuen Bedienpulthalter aufbewahrt werden. Auch die meisten Schalter wurden von der Steuerung direkt auf das Bedienpult übertragen. Zudem sorgt eine neue Verkleidung der Vorderseite für einen verringerten Abstand zwischen Bediener und Messvolumen, was schonender bei der Beladung von schweren Bauteilen ist.​

  • Die ZEISS-mass-Technologie ermöglicht eine hohe Sensorvielfalt bei ZEISS PRISMO. Durch die neue Steuerung ZEISS C99m ist das KMG nun außerdem mit zwei weiteren Sensoren kompatibel: ZEISS ROTOS (Rauheitssensor) und ZEISS LineScan (optischer Sensor), für noch mehr operative Flexibilität.​​

Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​

Im Mittelpunkt jeder Maschinennutzung steht der Energieverbrauch, der in der aktiven Nutzungsphase eine wesentliche Rolle spielt und die Umweltbilanz maßgeblich beeinflusst. Dank der energiesparenden Funktionen und einer neu entwickelten, energieeffizienten Steuerung ist ZEISS PRISMO ein Paradebeispiel für effizienten Ressourcenverbrauch im Bereich der industriellen Messtechnik. Die ZEISS PRISMO Familie steht für Langlebigkeit und setzt neue Maßstäbe in Bezug auf Präzision, Geschwindigkeit und Nachhaltigkeit. ​

Die neue ZEISS PRISMO Familie ist mit der neuen C99m Steuerung ausgestattet, welche den Stromverbrauch im Vergleich zu den Vorgängermodellen um 64% senkt.​
Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​
Mit dem Feature ZEISS PowerSaver wird die Maschine bei Nichtbetrieb von der Stromversorgung getrennt und der Stromverbrauch reduziert sich während der Ausfallzeiten auf null. Die Benutzer können die Aktivierung des ZEISS PowerSaver zu bestimmten Zeiten festlegen.​
Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​
ZEISS AirSaver sorgt für weitere Einsparungen und schaltet die Druckluft nach einer voreingestellten Zeit automatisch ab. ​
Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​

Success Stories

ZEISS PRISMO CMM
07.08.2024

Aerospace: Mission accomplished

Lesen Sie die Erfolgsgeschichte von Starrag und entdecken Sie die ZEISS Luftfahrt-Messtechnik​

GROB
22.01.2024

Ein umfassendes Portfolio für Gewissheit und Produktivität.

Fertigungstechnik von GROB kommt bei über zwei Dritteln aller Hersteller von Elektroautos zum Einsatz. Diese Marktführerrolle hat sich das bayrische Familienunternehmen auch durch hohe Qualitätsansprüche verdient.

Technische Daten

Genauigkeit ab

0,9 + L/350 µm​

Temperaturbereich

19-22°C

ZEISS mass Technologie

Retrofit von älteren Modellen möglich


ZEISS PowerSaver


ZVRA- und ZVR-Kompatibilität

ZVRA (optional erhältlich)

Maßstab aus Glaskeramik

Robax®: Auflösung 200 nm

Größen

7/9/5 – 16/42/14

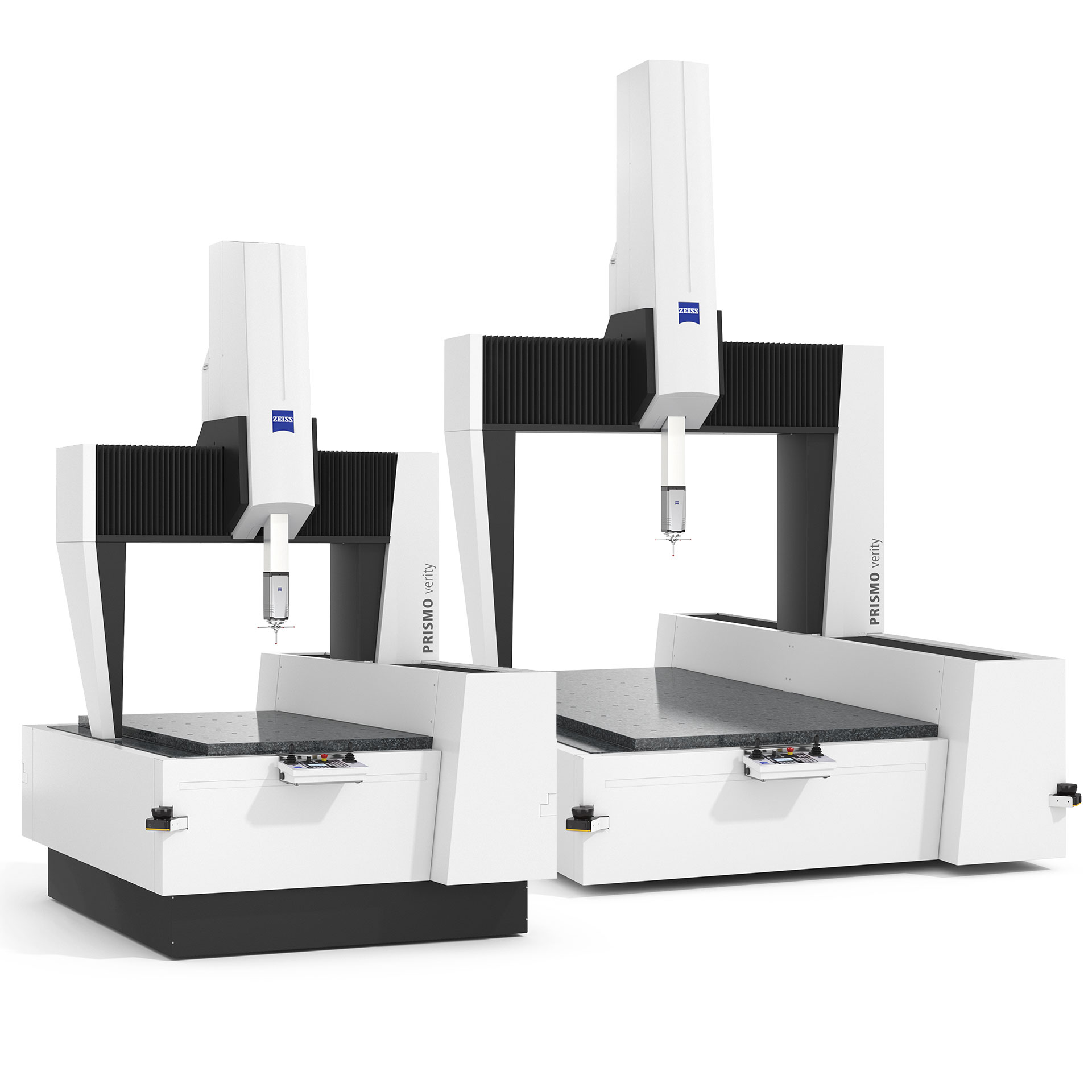

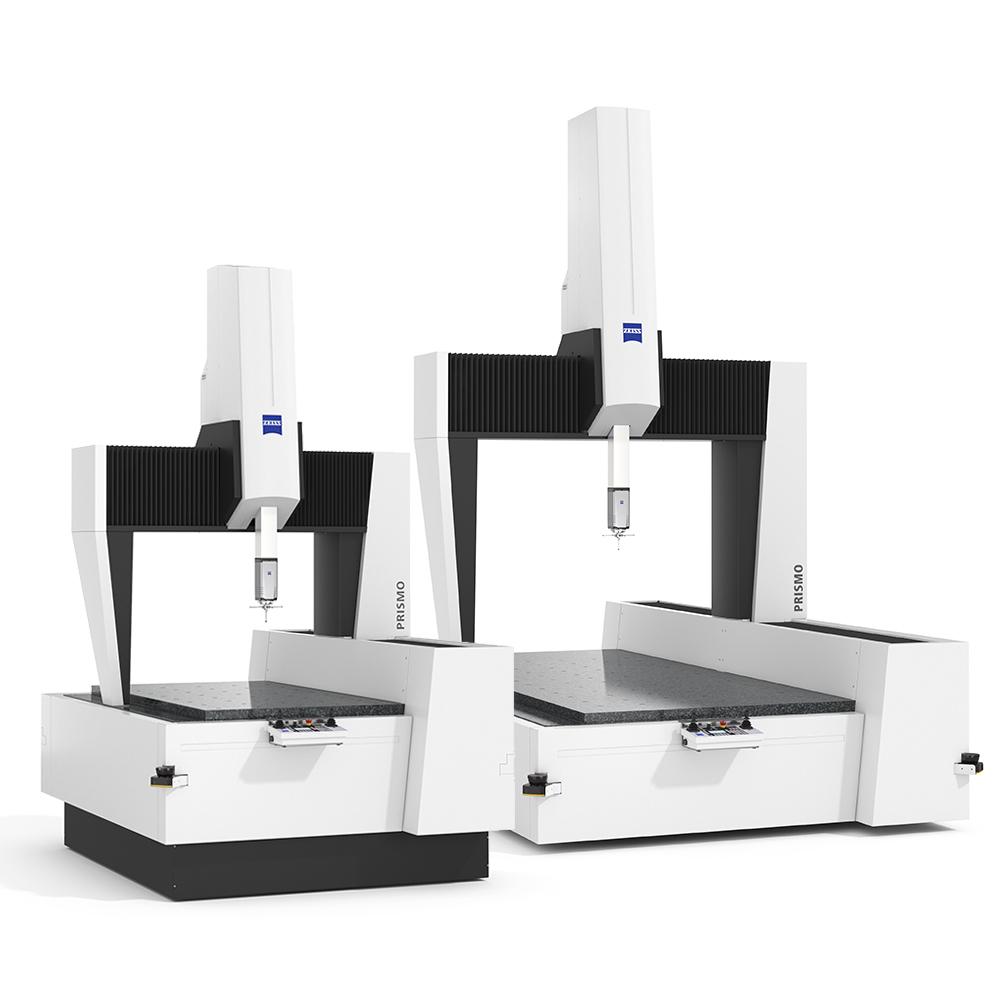

Verschiedene Größen für vielfältige Anwendungen​
Verschiedene Größen für vielfältige Anwendungen​

ZEISS PRISMO

Verschiedene Größen für vielfältige Anwendungen​

ZEISS PRISMO ist in verschiedenen Größen erhältlich. Von der kleinsten Version mit einem Messbereich von 700 x 900 x 500 mm bis zur größten Bauweise dieses Koordinatenmessgeräts mit einem Messbereich von 1600 x 4200 x 1400 mm. ​
