Entdecken Sie die ZEISS SPECTRUM Familie

Die ZEISS SPECTRUM Familie ist einzigartig in ihrer Klasse. Die Portalmessgeräte bieten hohe Genauigkeitswerte und Flexibilität der Sensoren. Profitieren Sie von fortschrittlicher Technologie, effizienten Prozessen, optionalem aktivem Scanning sowie hochgenauen Messergebnissen für eine Vielzahl von Werkstücken und Anwendungen. Zusätzlich zu den zuverlässigen taktilen Messungen ermöglichen die ZEISS SPECTRUM KMGs durch ihre Kompatibilität mit unserem neuen Laserscanner ZEISS LineScan One auch optisches Scannen. Optische Messungen sind ein Highlight in dieser Klasse und bieten ein hervorragendes Preis-Leistungs-Verhältnis.

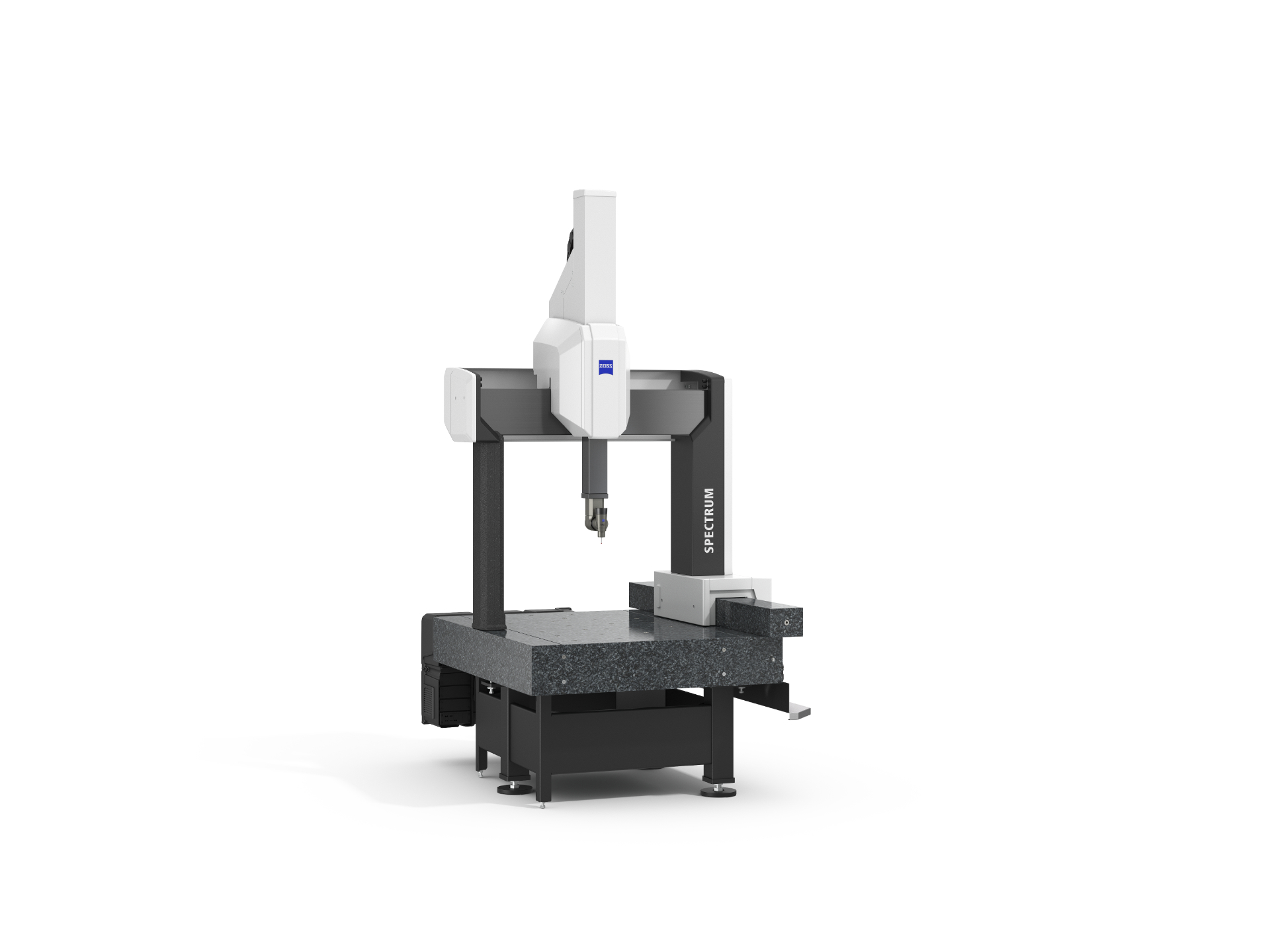

  • ZEISS SPECTRUM

    Taktiles und optisches Scanning
    ZEISS SPECTRUM

    Die neue ZEISS SPECTRUM Familie bietet sowohl taktiles Scannen mit verschiedenen Sensoren als auch optisches Scannen mit LineScan One. ZEISS SPECTRUM verfügt jetzt über eine höhere Genauigkeit und einen um 200 mm vergrößerten Messbereich.

    Mehr erfahren

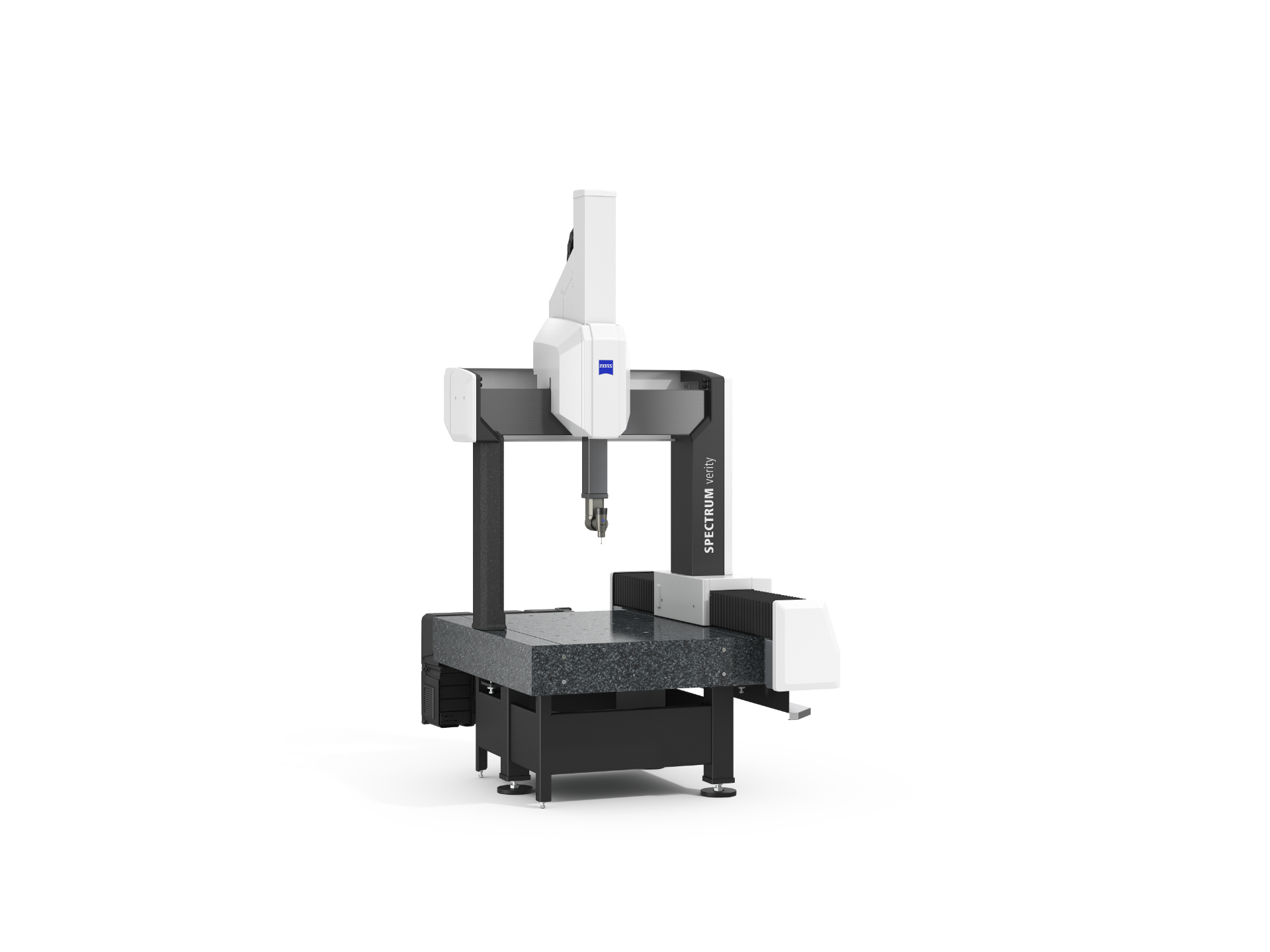

  • ZEISS SPECTRUM verity

    Aktives Scanning mit ZEISS VAST XT gold
    ZEISS SPECTRUM verity

    ZEISS SPECTRUM verity bietet bessere Genauigkeitswerte und eine größere Sensorflexibilität, einschließlich ZEISS VAST XT gold. Mit diesem Sensor ermöglicht ZEISS SPECTRUM verity aktives Scannen, d.h. schnelles und präzises Scannen bei maximaler Flexibilität.

    Mehr erfahren

Vorteile

Die ZEISS SPECTRUM Familie bietet das beste Preis-Leistungs-Verhältnis und Lösungen, die auf Ihre Bedürfnisse zugeschnitten sind – ob Einzelpunktmessung, Scanning-Modus, RDS für komplexe Strukturen oder optische Messung. Dies ermöglicht eine einfache, anwendungsbezogene Entscheidungsfindung.

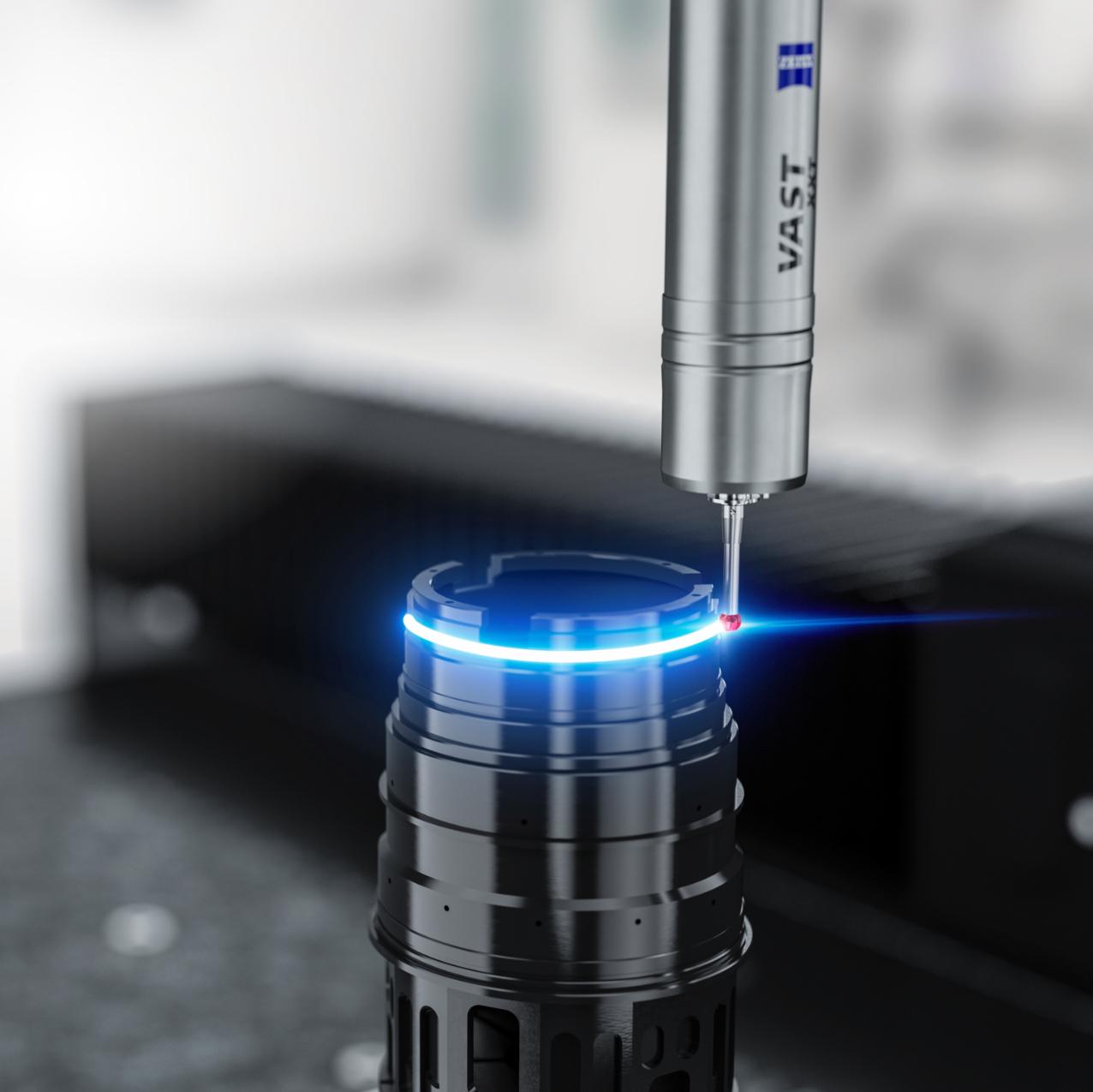

Scanning-Technologie, der Sie vertrauen können

Scanning-Technologie, der Sie vertrauen können

ZEISS SPECTRUM bietet die höchste Leistung seiner Klasse. Durch das Scannen einer Vielzahl von Einzelpunkten werden Fehler aus Einzelpunktmessungen eliminiert und eine größere Sicherheit der Ergebnisse erreicht.

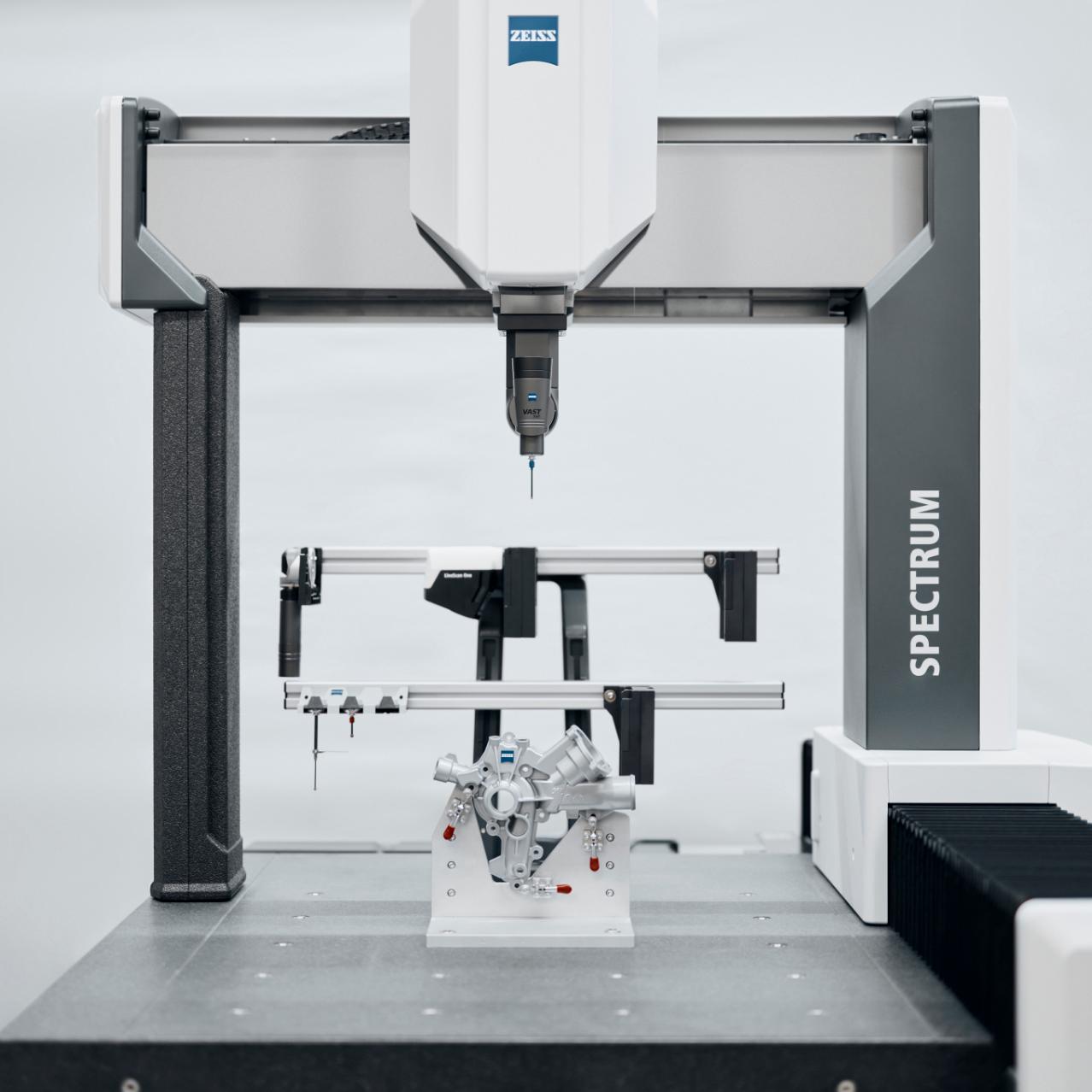

Taktiles und optisches Scanning

Taktiles und optisches Scanning

Mit dem neuen Laserscanner LineScan One ermöglicht ZEISS SPECTRUM taktiles und optisches Scannen in einem System. Duale Scanmöglichkeiten bieten eine höhere Effizienz für den wachsenden Bedarf an geometrisch komplexen Werkstücken.

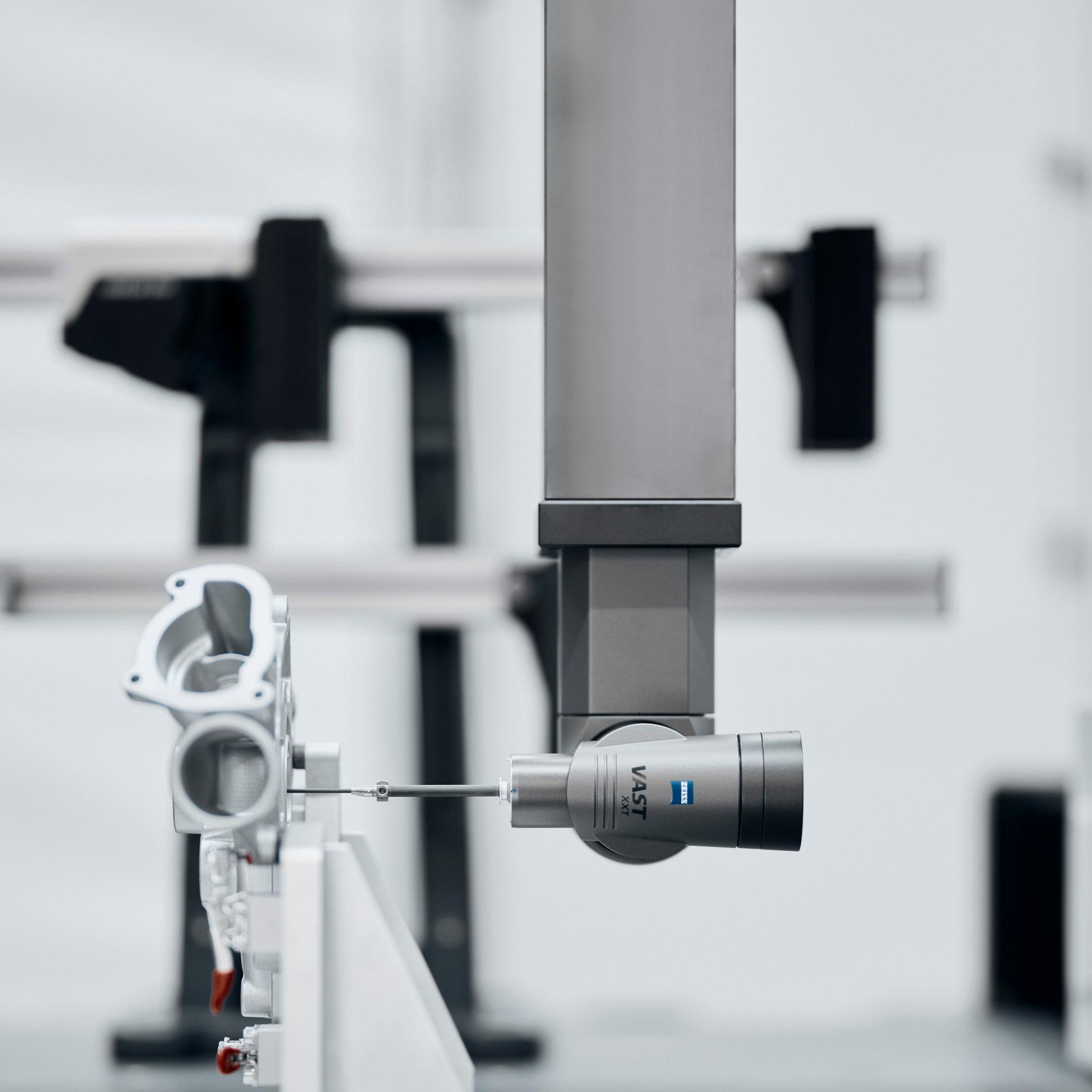

Intelligenter Fußabdruck & Messvolumen

Intelligenter Fußabdruck & Messvolumen

Die geringe Grundfläche von 2,2 m2 (einschließlich der rückseitig montierten Steuereinheit) ermöglicht mehr Platz im Messraum. Darüber hinaus spart die kompakte Bauweise des neuen Sensors 30 % des Messvolumens.

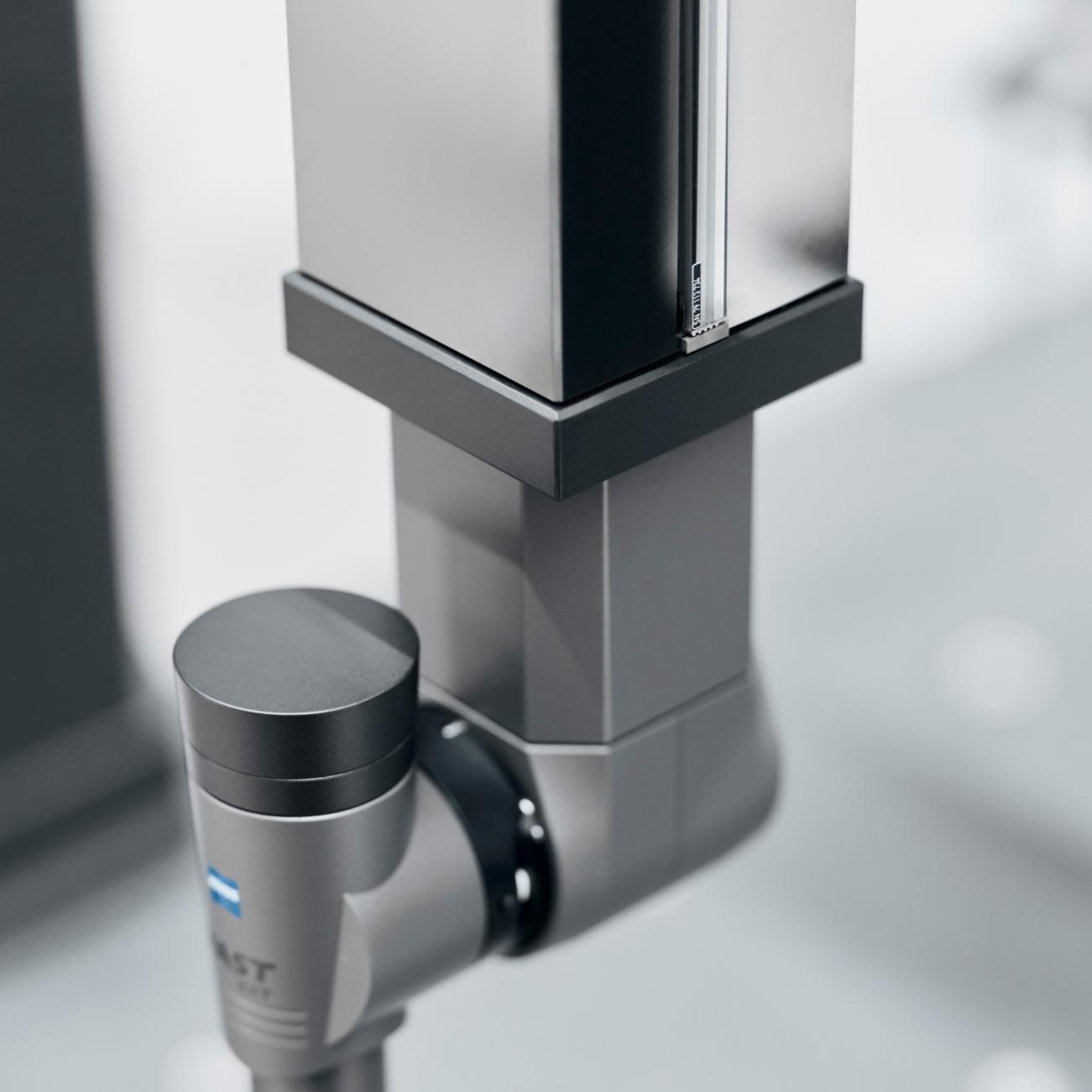

Systemstabilität & Zuverlässigkeit

Systemstabilität & Zuverlässigkeit

ZEISS SPECTRUM ist mit Glaskeramik-Maßstäben ausgestattet, die über einen weiten Temperaturbereich nahezu ausdehnungsfrei sind. Ein steiferer Grundrahmen und die Dreibeinkonstruktion bieten einen perfekten Kraftübergang und Erdbebensicherheit.

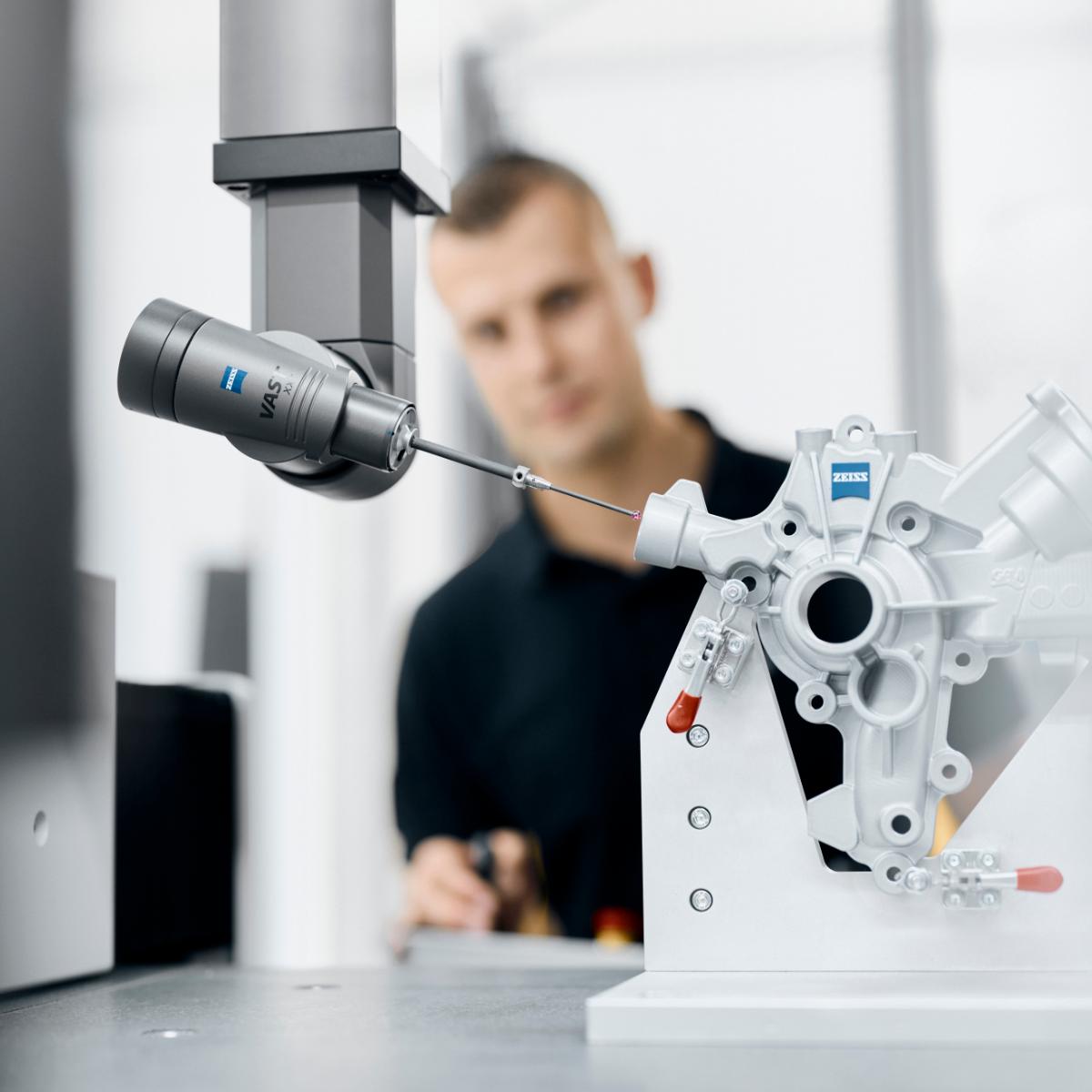

Flexibilität & Effizienz

Flexibilität & Effizienz

ZEISS SPECTRUMs Schrittweite von 5 Grad in A- und B-Achse ermöglicht 5.184 mögliche Positionen; ZEISS SPECTRUM veritys Schrittweite von 2,5 Grad erreicht 20.736 Positionen. Mit CAA dauert die vollständige Qualifizierung nur 12 Minuten.

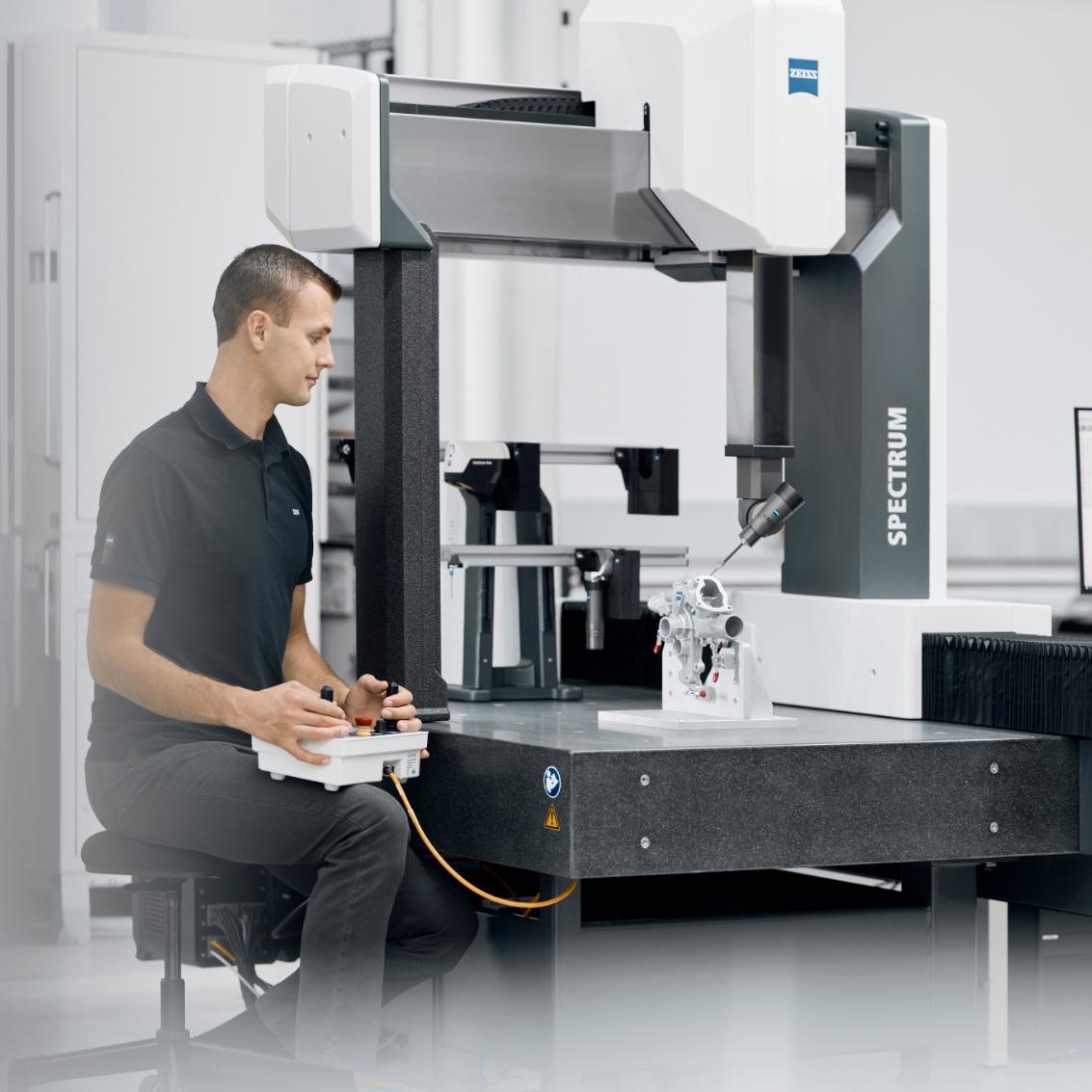

Ergonomie & Benutzerfreundlichkeit

Ergonomie & Benutzerfreundlichkeit

Der Maschinenbediener profitiert von einer benutzerfreundlichen und ergonomischen Arbeitsposition vor dem KMG. Die reduzierte Bauhöhe und Stellfläche von ZEISS SPECTRUM unterstützen die ergonomischen Arbeitsbedingungen.

Technischer Vergleich

ZEISS SPECTRUM
ZEISS SPECTRUM verity

Typ

Portalmessgerät im Messraum

Portalmessgerät im Messraum

Größen

7/7/6;7/10/6
9/12/6; 9/18/6

7/7/6;7/10/6
9/12/6; 9/18/6

Kompatible Sensoren

RDS-CR5-CAA / VAST XXT TL3 / TL1
RDS-CR5-CAA / VAST XXT TL3 Compact design
VAST XXT direct / LineScan One

RDS-CR1-CAA / VAST XXT TL3 / TL1
RDS-CR1-CAA / VAST XXT TL3 Compact design
VAST XT gold
VAST XXT direct / LineScan One

Genauigkeit

Bis zu: 1.8+L/250

Bis zu: 1.7+L/300

Software

ZEISS CALYPSO

ZEISS CALYPSO

Flexibles Scannen

ZEISS SPECTRUM ist so ausgestattet, dass es von der Messung kleiner Elektronik bis hin zu größeren Gehäusen in der Automobilindustrie die ideale Lösung darstellt.

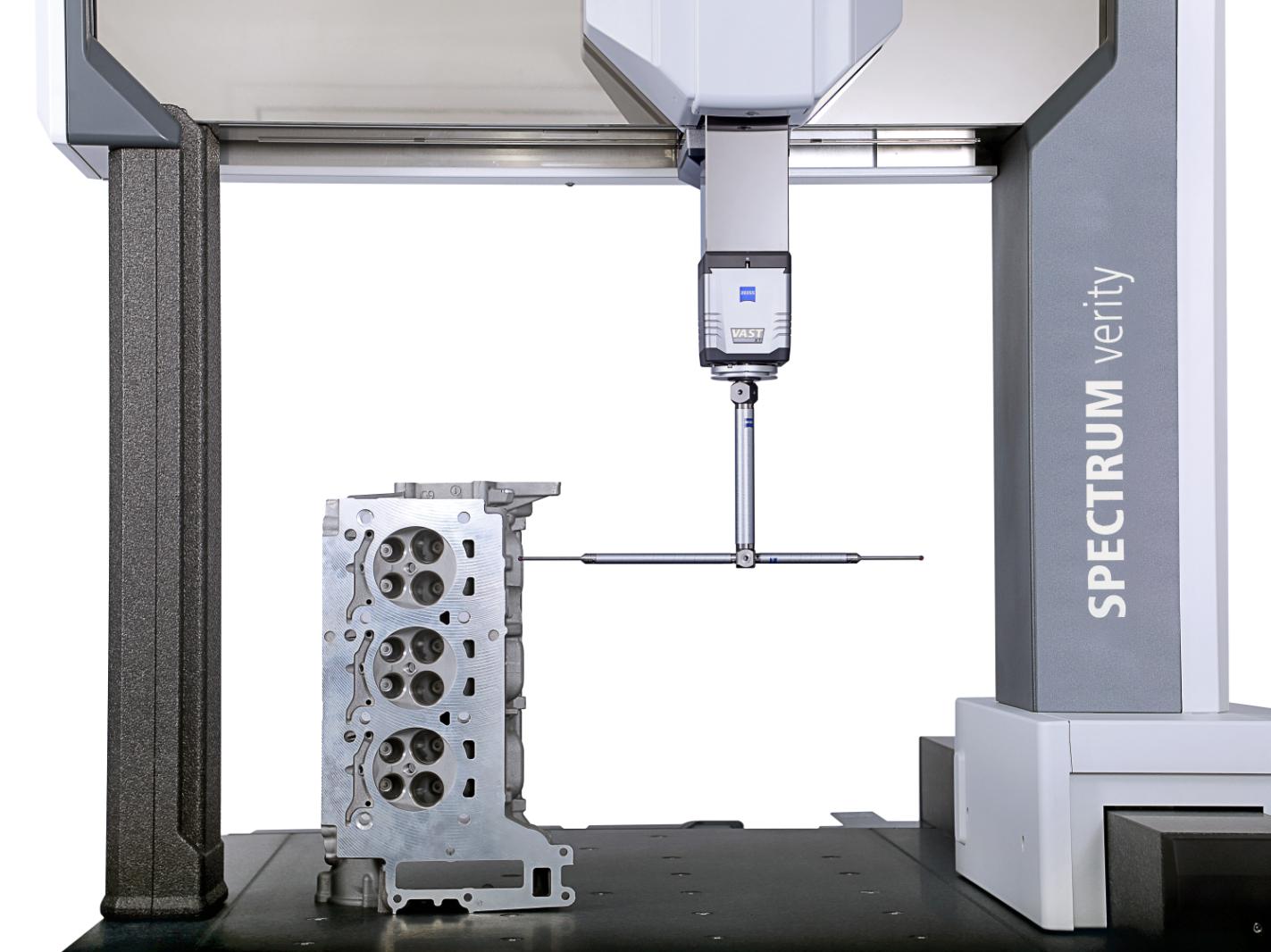

  • Zuverlässiges taktiles und aktives Scanning

    Zuverlässiges taktiles und aktives Scanning

    Die taktile Scanning-Technologie von ZEISS bietet eine hohe Betriebssicherheit, Genauigkeit und einen hohen Durchsatz. Ganze Teile können in einer fließenden und kontinuierlichen Bewegung vermessen werden, was höhere Geschwindigkeiten, die Beseitigung von Umwelteinflüssen und die Erfassung von weit mehr Daten ermöglicht.

    Mit dem Sensor ZEISS VAST XT gold bietet ZEISS SPECTRUM verity auch aktives Scanning. Dieses System arbeitet mit softwaregesteuerten Elektromagneten und Kraftreglern, die eine Nettokraft von Null ausüben. Es erreicht eine höhere Genauigkeit bei noch höheren Messgeschwindigkeiten und ist auch für nicht standardisierte Geometrien ideal.

  • Der ZEISS SoftTouch Mode mit dem Sensor VAST XXT TL1 ermöglicht die taktile Messung eines kleinen und flexiblen Metallteils, ohne es zu verbiegen.

    ZEISS SoftTouch Mode mit VAST XXT TL1

    Der ZEISS SoftTouch Mode mit dem Sensor VAST XXT TL1 erzielt die beste taktile Messleistung, die in dieser Klasse für kleinste Strukturen und leicht biegbare Teile möglich ist. Aufgrund der geringeren Durchbiegung des Materials bietet der SoftTouch Mode Wiederholbarkeit, höhere Messgeschwindigkeit und hohe Genauigkeit bei flexiblen Teilen – sowohl bei Einzelpunkt- als auch bei Scanning-Messungen.

    Die Kunden haben die Möglichkeit, entweder eine höhere Effizienz oder eine höhere Genauigkeit für Standard- und flexible Teile zu wählen. Die präzisen und schnellen Ergebnisse sparen bis zu 40 % der Messzeit.

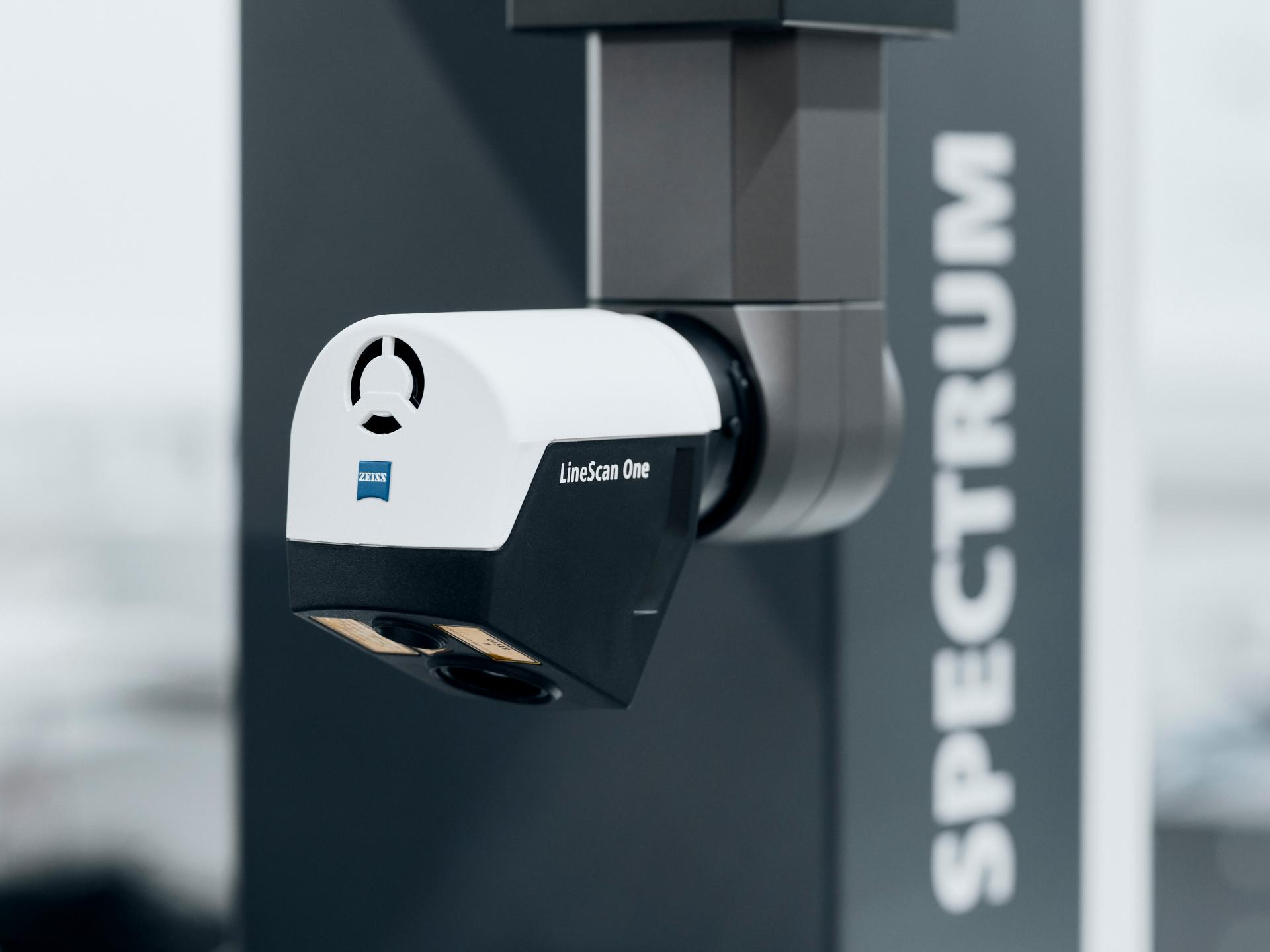

  • Der optische Sensor ZEISS LineScan One mit RDS an der ZEISS SPECTRUM.

    LineScan One für optisches Scanning

    LineScan One ist ein optischer Lasertriangulationssensor für die Erfassung großer Punktwolken zum Vergleich von Soll- und Ist-Geometrie. Die Option für optische Messungen macht ZEISS SPECTRUM einzigartig in seiner Klasse.

    LineScan One auf einen Blick:

    • Gutes Preis-/Leistungsverhältnis
    • Hohe Genauigkeit mit 20 Mikrometern
    • Direkte, leistungsstarke Software-Integration in ZEISS CALYPSO für eine einzige, benutzerfreundliche Schnittstelle und erweiterte Funktionen in der Zukunft (4-Achsen-Messung mit Drehtisch)
    • Sehr schnell mit 232 960 Punkten pro Sekunde

Anwendungen

  • Industrie

    Mit ZEISS SPECTRUM können Sie industrielle Werkstücke wie CNC-Teile, Gehäuse für Zubehör und mechanische Komponenten messen.

  • Elektronik

    ZEISS SPECTRUM ist ideal für das Scannen von kleinen elektronischen Geräten wie Steckern, Gehäusen, Mittelrahmen oder Batteriefolien.

  • Automobilindustrie

    In der Automobilindustrie eignet sich ZEISS SPECTRUM für kleine Gehäuse, Stanzteile, CNC-gefertigte Teile und Kunststoffteile.

  • Job-Workshops

    ZEISS SPECTRUM eignet sich hervorragend zum Messen von Fertigungsteilen, Blechteilen, Stanzteilen und Kunststoffteilen.

ZEISS CALYPSO

ZEISS CALYPSO Software

Software für die dimensionelle Messtechnik

ZEISS CALYPSO misst Standardgeometrien einfach, schnell und zuverlässig. Programmieren Sie Prüfpläne einfach durch Anklicken der gewünschten Merkmale. Umfahrwege werden von der Software automatisch und optimal generiert. Dank zahlreicher optionaler Erweiterungen bietet ZEISS CALYPSO auch für spezielle Anforderungen die richtigen Werkzeuge, zum Beispiel mit ZEISS CALYPSO VAST probing und ZEISS CALYPSO pallet optimizer. Mit diesen Funktionen können Messungen bis zu 25 % schneller durchgeführt werden.
