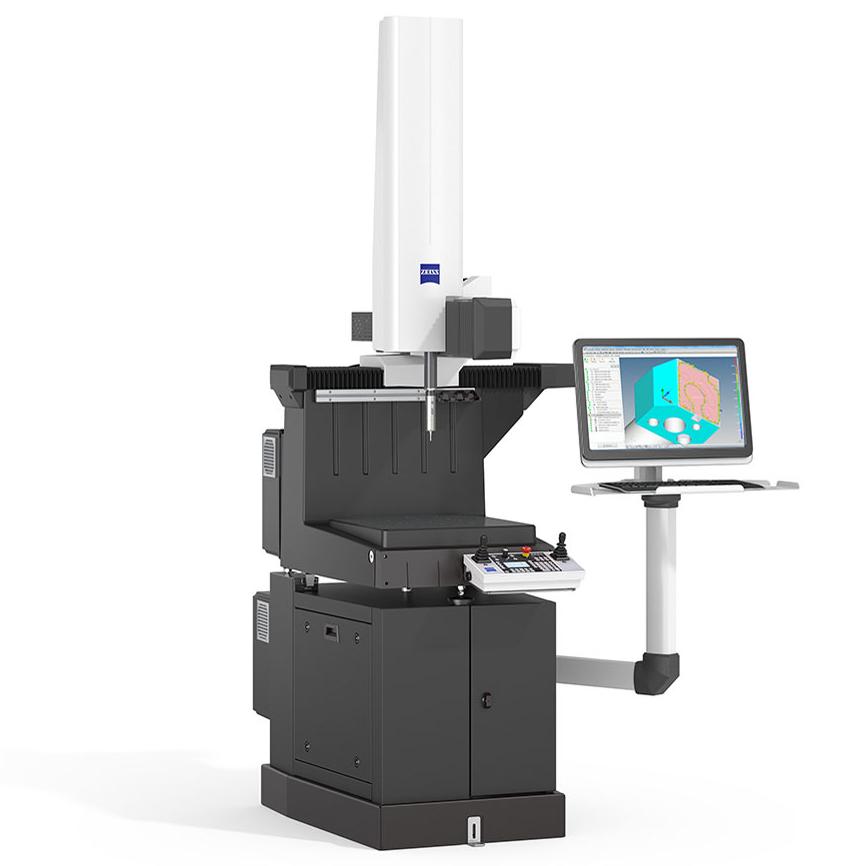

ZEISS DuraMax

Die beste Wahl für den Fertigungsbereich

Die Qualitätssicherung ist anspruchsvoll und Anforderungen an KMGs sind hoch – besonders in der Produktionsumgebung. ZEISS DuraMax vereint Robustheit, Präzision und Effizienz und ist damit die perfekte Wahl für at-line Messungen direkt in Ihrer Produktionshalle. ZEISS DuraMax lässt sich von rauen Umgebungsbedingungen nicht beirren und hält selbst hohen Temperaturen stand. In Verbindung mit dem ZEIS VAST XXT-Sensor ermöglicht das KMG schnelle Einzelpunktmessungen sowie das Abtasten von Konturen und Freiformflächen und macht damit fixe Lehren überflüssig.

Robuste Bauweise für Produktionsumgebungen
Hohe Präzision unter variablen Bedingungen
Fortschrittliche Scantechnologie

Alle Vorteile auf einen Blick

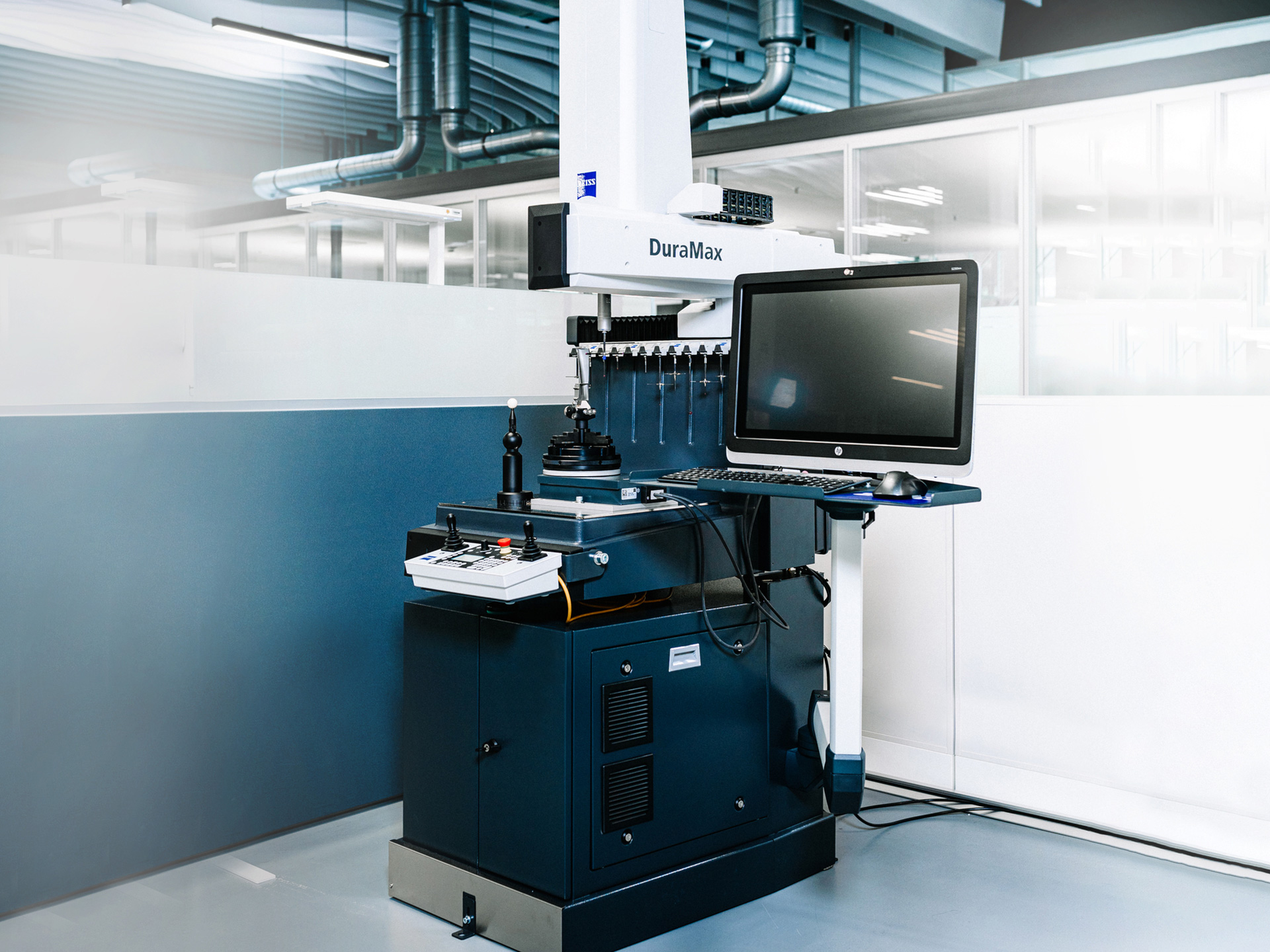

Effizienz

Optimales Verhältnis zwischen Messvolumen und Stellfläche
Platzsparendes Design für eine kleine Stellfläche

Großzügiges und leicht zugängliches Messvolumen

Beladung von drei Seiten und von oben

Kein Druckluftanschluss erforderlich
Geschwindigkeit

Reduzierte Betriebszeiten und schnelle Messungen
Schnelles Scannen mit ZEISS VAST XXT

Einzelpunktmessungen mit ZEISS VAST probing

ZEISS Duplex System für erhöhten Durchsatz

Vier-Achsen-Messung mit Drehtisch
Präzision

Präzise Ergebnisse selbst in rauen Umgebungen
Schutz vor Staub und Feuchtigkeit

IP54-zertifizierter ShopFloor-Sockel

Thermische Stabilität durch Glaskeramik-Maßstäbe

Linearantriebsmutter und Kugellager-Führungssystem mit abgedeckten Führungsbahnen in allen Achsen

Passive Schwingungsdämpfung als Standard

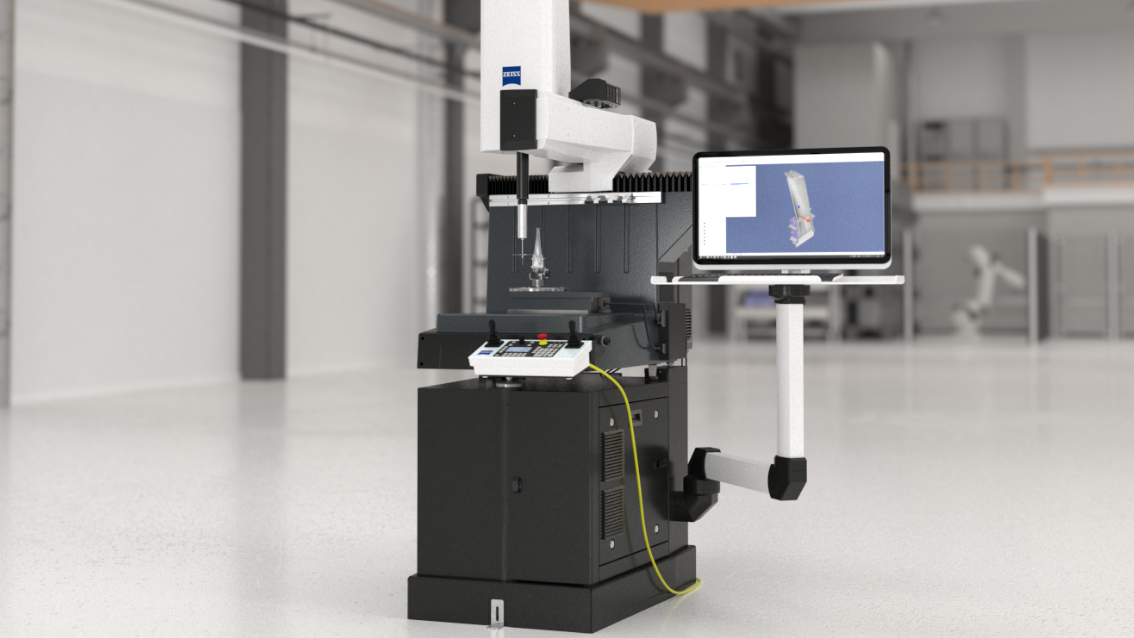

Klicken Sie auf die kreisförmigen Markierungen auf dem Bild, um die Infobox mit weiteren Details zu öffnen.

Bestens gerüstet für Ihre Herausforderungen

Entdecken Sie die Funktionen von ZEISS DuraMax

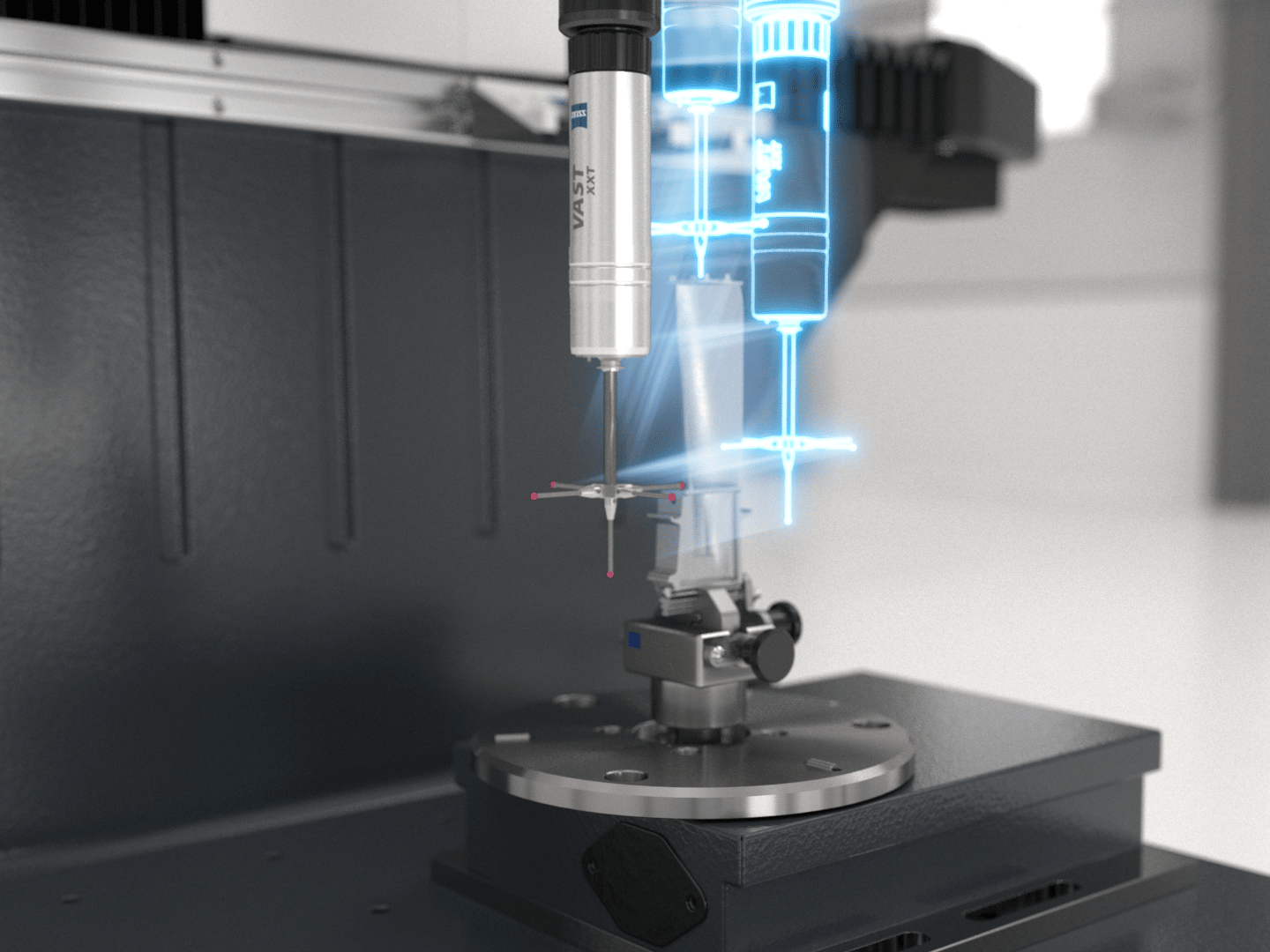

ZEISS VAST XXT

ZEISS VAST XXT bietet die Möglichkeit zu Einzelpunktmessungen und Scanning. Das sorgt für optimale Produktivität bei stabilen Ergebnissen. Die Scantechnologie ermöglicht außerdem die Messung einer massiv höheren Punktdichte und damit eine bessere Bewertung von Größen-, Form- und Lagetoleranzen. Ein breites Spektrum an Tastern erlaubt zudem das Messen komplexer Merkmale an verschiedensten Teilen.

Mehr erfahren

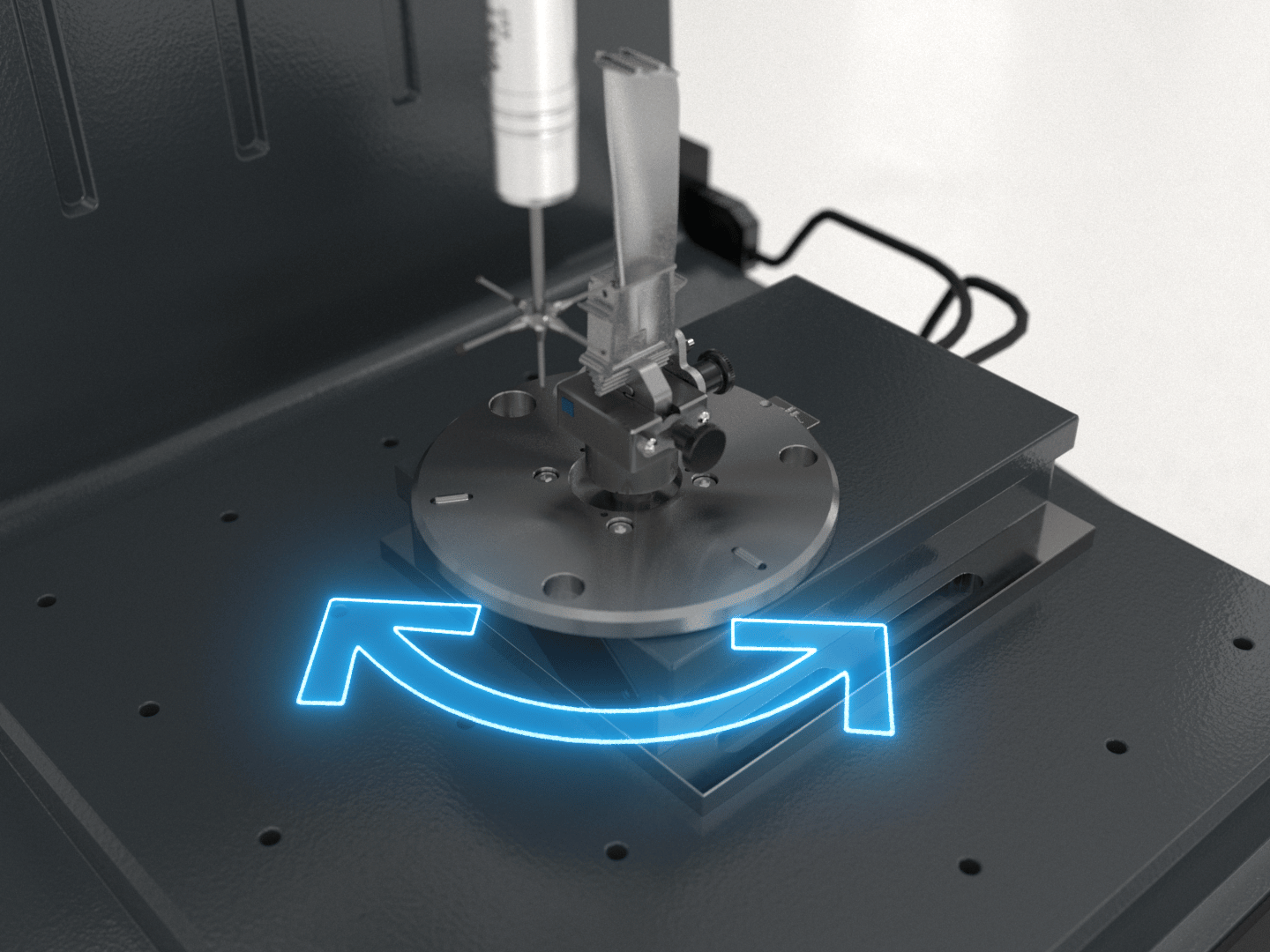

Drehtisch

In Kombination mit dem optionalen Drehtisch gewinnen Sie noch mehr Flexibilität für rotationssymmetrische Kleinteile und können so komplexe Aufgaben mit einer vierten Achse messen. Das reduziert nicht nur die Komplexität von Tastersystemen, sondern auch die Betriebszeit aufgrund geringerer Tasterwechsel.

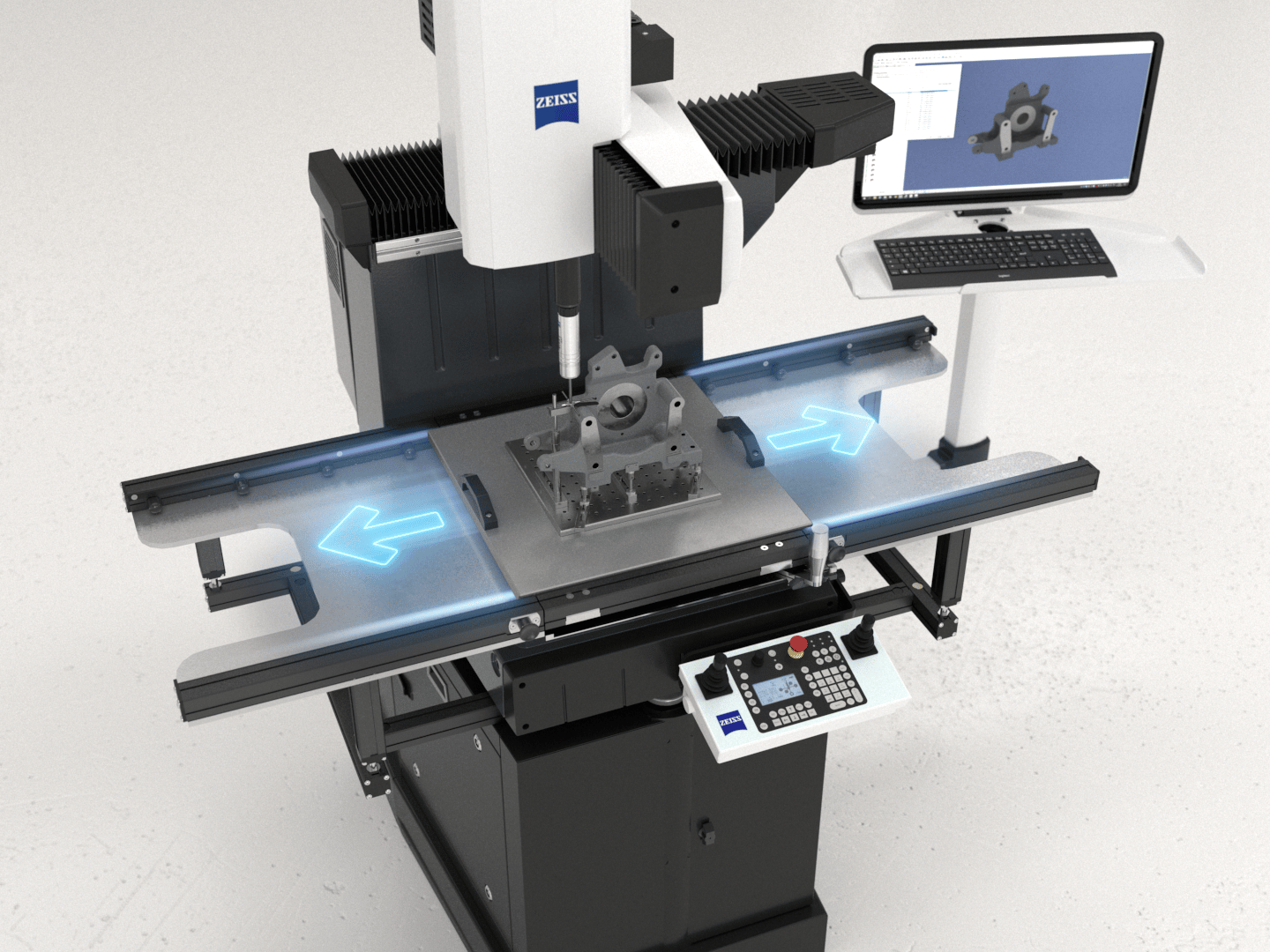

Zubehör

ZEISS Integration Series ermöglicht die flexible Erweiterung Ihrer Messlösung für eine optimale Integration in Ihre bestehenden Prozesse sowie eine Steigerung von Produktivität und Durchsatz.

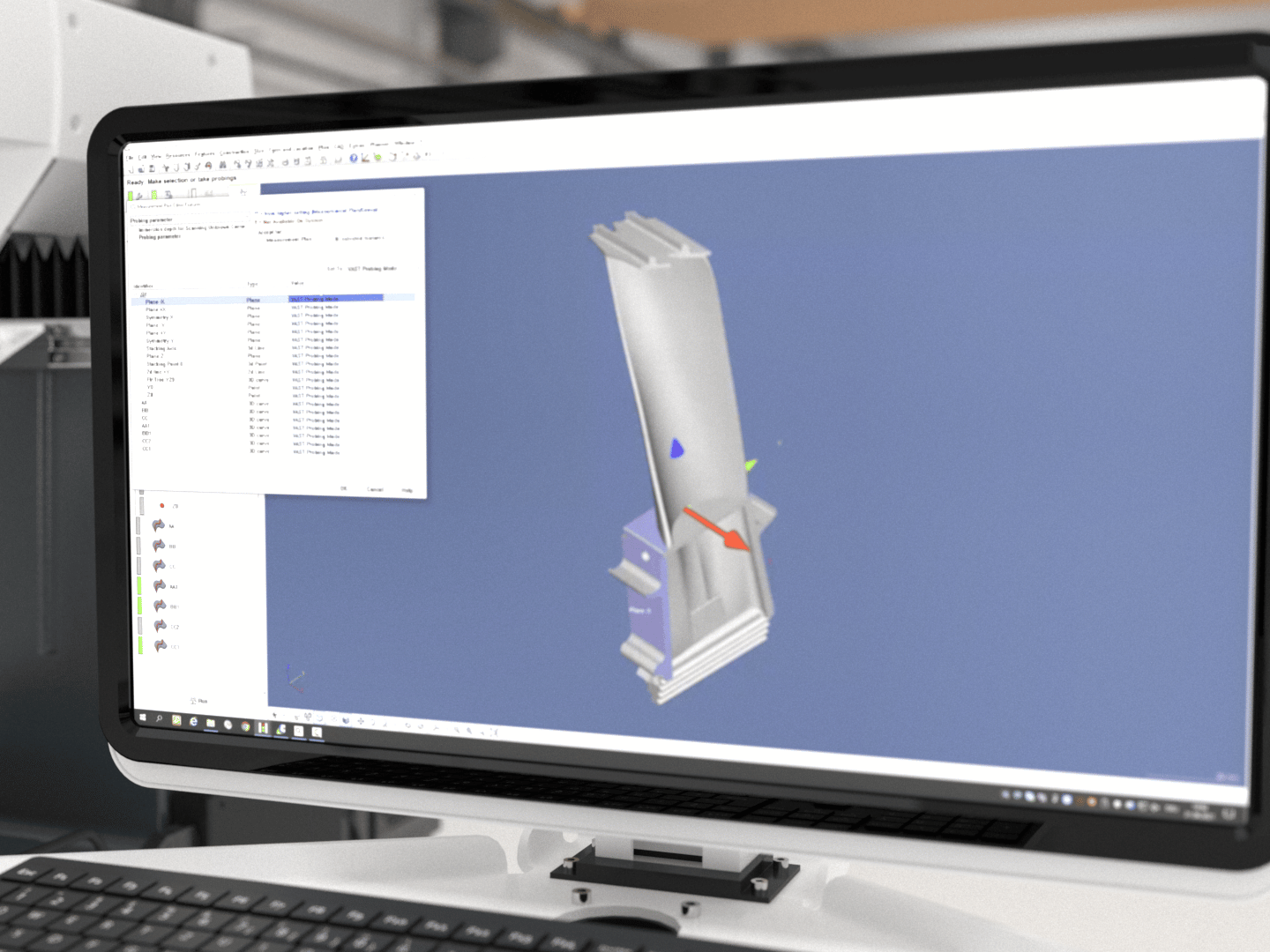

ZEISS Calypso

Die intuitive Software ZEISS CALYPSO bietet ein hohes Maß an Flexibilität für unterschiedliche Messaufgaben, während ZEISS CALYPSO express eine einfache Programmierung ermöglicht. Mit dem Einzelpunktmodus für ZEISS DuraMax können Sie Ihren taktilen Sensor jetzt auch mit ZEISS VAST probing betreiben und so je nach Messaufgabe bis zu 25-80% der Messzeit sparen.

Mehr erfahren

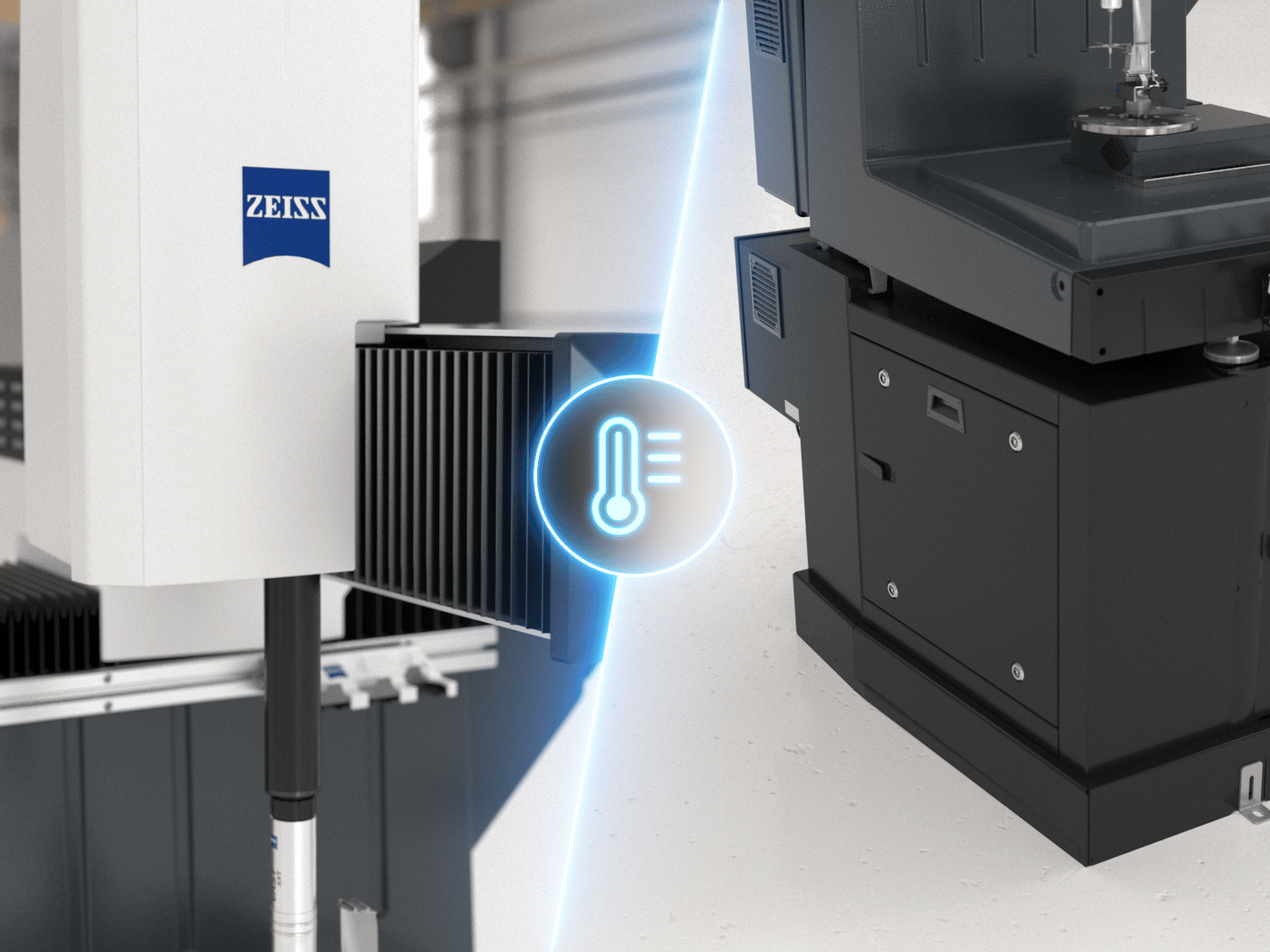

Temperaturbeständigkeit

Alle Achsen sind mit Glaskeramik-Maßstäben ausgestattet. Diese dehnen sich bei steigender Temperatur nicht aus und ermöglichen stabile Messungen bei Temperaturen von +18 °C bis +30 °C. Der IP54-Sockel schützt die Computerhardware.

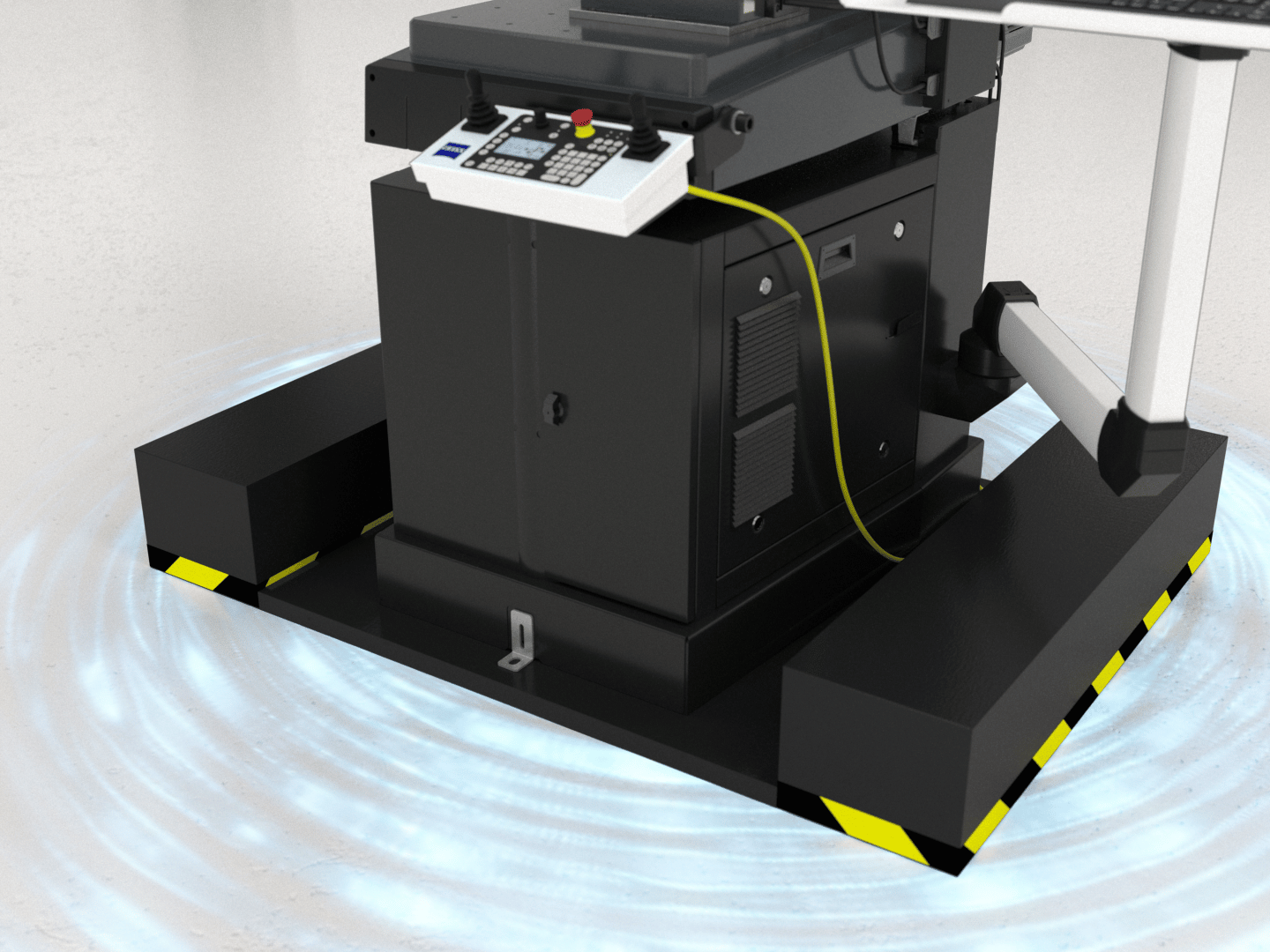

Pneumatische Schwingungsisolierung

Die optionale pneumatische Schwingungsisolierung verhindert den Einfluss von Bodenvibrationen auf Messergebnisse und sorgt für eine automatische Niveauregulierung. Sie kann für ZEISS DuraMax und ZEISS O-INSPECT auch nachgerüstet werden. Sie kann für ZEISS DuraMax und ZEISS O-INSPECT auch nachgerüstet werden.

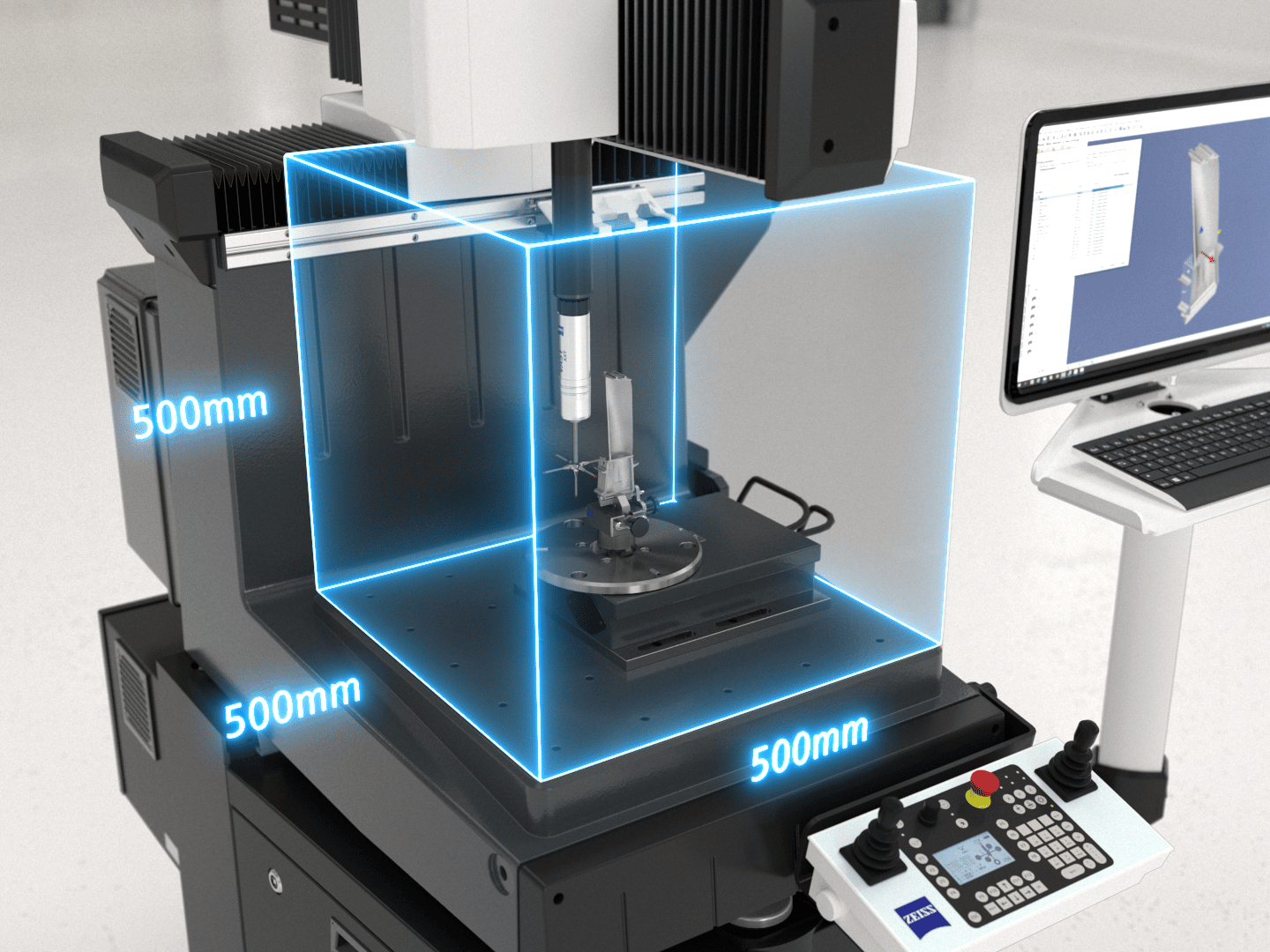

Messvolumen

ZEISS DuraMax bietet ein unschlagbares Verhältnis von Messvolumen zu Stellfläche. Optimale Zugänglichkeit, freie Sicht in das Messvolumen sowie die Beladung auf idealer Arbeitshöhe von drei Seiten und von oben verbessern Ergonomie und Sicherheit und reduzieren Betriebszeiten.

Noch weniger temperaturempfindlich und umso robuster

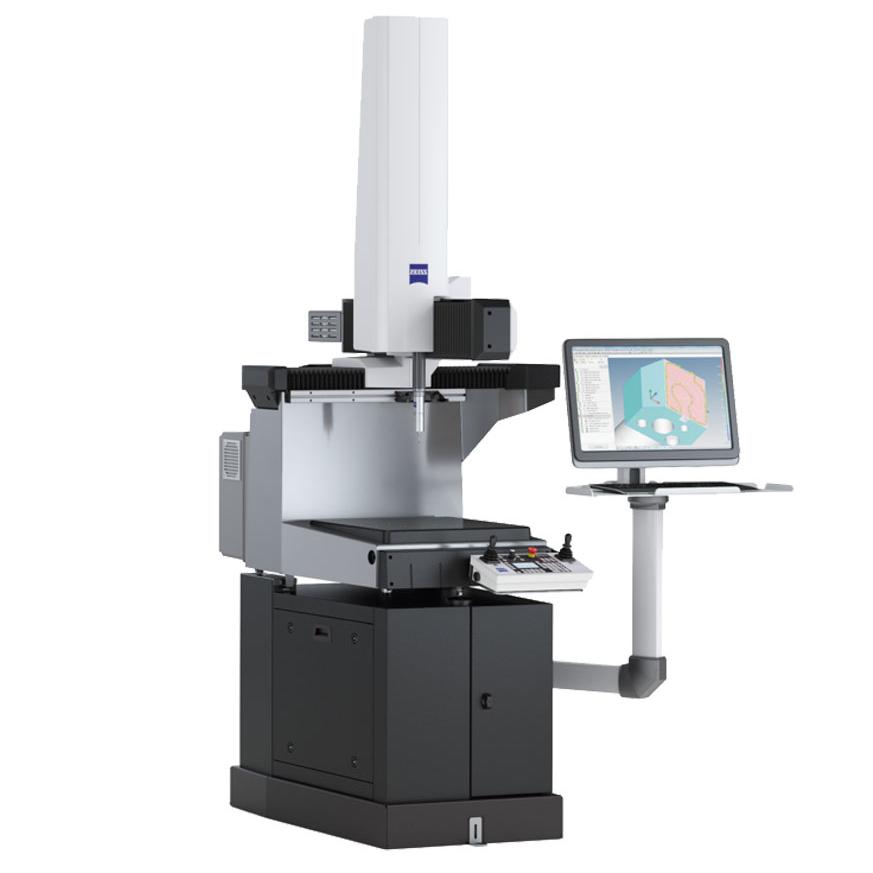

ZEISS DuraMax HTG

ZEISS DuraMax HTG bietet den größten Temperaturbereich mit dem höchsten Temperaturgradienten und kann sowohl am Produktionsstandort als auch in Automatisierungssystemen betrieben werden. Das sorgt für mehr Flexibilität, da Sie Ihre Messaufgaben mit noch mehr Resistenz gegen Umwelteinflüsse durchführen können.

Highlights

Präzise Messung bei hohen Temperaturen
Zerodur-Maßstäbe für kleinstmögliche Wärmeausdehnung
Temperatursensoren zur Korrektur der Werkstücktemperatur
Zusätzliche Filterpads in der X- und Y-Achse zum Schutz vor Schmutz und Staub

Wie Sie ZEISS DuraMax erfolgreich nutzen können

Schnelle taktile Einzelpunktmessung

ZEISS DuraMax bietet mit dem ZEISS VAST probing (ZEISS ZVp) den Vorteil Messzeiten zu verkürzen und somit Betriebskosten zu reduzieren. Durch den Einsatz des ZVp-Modus ist eine Verkürzung der Messzeit von bis zu 30 % bei Einzelpunktmessungen möglich.

Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

12.12.2021

Minimaler Verschleiß durch maximale Qualität

Automobilzulieferer Pankl Racing Systems bedient erfolgreich die steigende Ansprüche an die Präzision mit Diamanttaster von ZEISS.

03.07.2018

Produktion beschleunigt, Kosten reduziert

Volkswagen beschleunigt die Qualitätssicherung der Motorenproduktion durch den Einsatz von ZEISS DuraMax.

ZEISS Integration Series: Die passende Lösung für jede Messaufgabe

Die Produktpalette der ZEISS Integration Series ermöglicht eine flexible Erweiterung Ihrer Messlösung zur optimalen Integration in Ihre bestehenden Prozesse und zur Steigerung von Produktivität und Durchsatz.

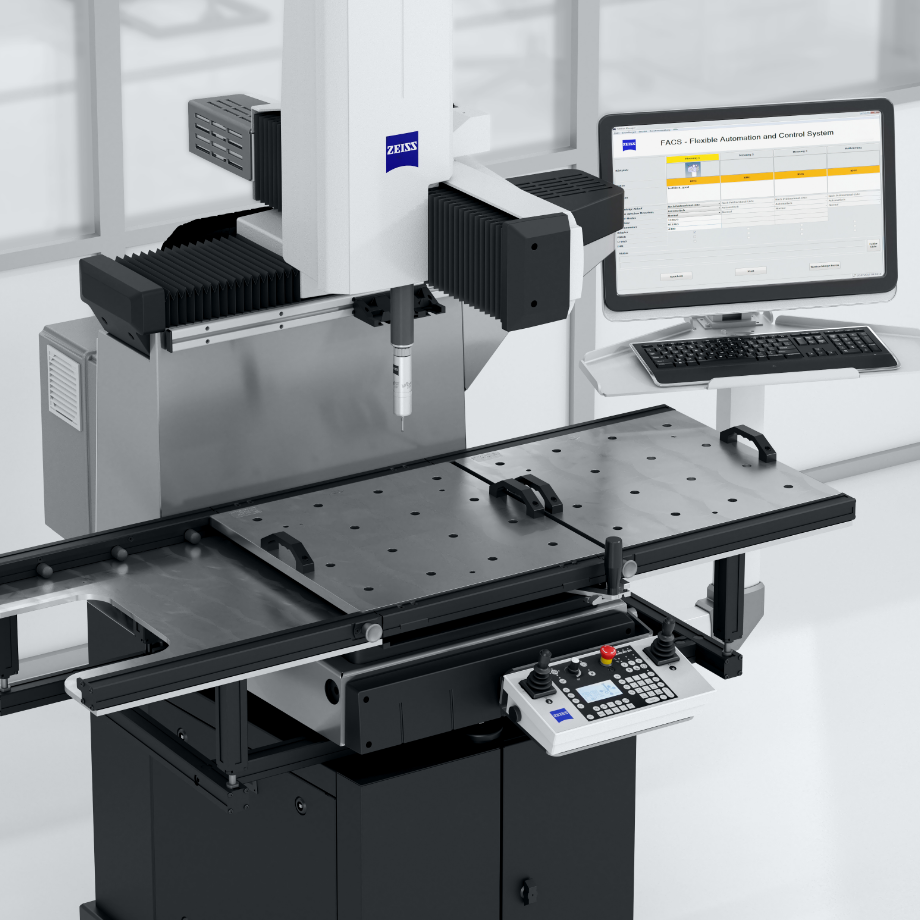

Duplex System

Das Duplexsystem für ZEISS DuraMax verbessert die Maschinenauslastung, da die Prüfteile parallel zum Messvorgang aufgespannt und abmontiert werden können. Zudem verbessert das System die Ergonomie beim Teilehandling und es beugt Beschädigungen der Messsensorik vor.

Rüsten während des Messvorgangs

Optimierte KMG Auslastung
Hoher Teiledurchsatz

Mehr erfahren
Automation Interface

Das Automation Interface von ZEISS ermöglicht das einfache Automatisieren Ihres Messgeräts gänzlich ohne Engineering-Aufwand. Neben dem Starten von Prüfplänen sowie der Rückmeldung von Messergebnissen oder Maschinenstatus ermöglicht die Anwendung die Steuerung der KMG-Peripherie. Das Interface ist für alle Produkte der ZEISS Integration Series zudem bereits vorkonfiguriert. So können zum Beispiel die Steuerung automatischer Vorrichtungen oder der Paletteneinzug ohne Aufwand mit wenigen Klicks konfiguriert werden. Auch individuell von Ihnen entwickelte Vorrichtungen lassen sich per Konfiguration ansteuern.

Einfache Automatisierung der KMG Peripherie

Standardisierte Kommunikationsschnittstellen: OPC UA, Profinet, EthernetIP
Durch eine Benutzerverwaltung sehen Anlagenbediener, Messtechniker, Einrichter oder Service genau das, was sie benötigen
Anwendung sowohl im Automatik- als als auch im Handbetrieb selbst durch ungeschultes Personal
Einfache Konfiguration per Klick direkt über die Benutzeroberfläche, ohne aufwendige SPS-Programmierung
Effiziente Inbetriebnahme, bei geringen Projektrisiken und niedrigen Kosten

Mehr erfahren

Technische Daten

	DuraMax	DuraMax HTG
Messvolumen	500 x 500 x 500 mm³	500 x 500 x 500 mm³
Längenmessabweichung E0 in μm E0/E40 in µm MPE nach ISO 10360-2:2009	2.4 + L/300 18°C - 22°C	2.2 + L/300 18°C - 22°C
Erweiterter Temperaturbereich (ZEISS TVA 1) E0/E40 in µm	2.7 + L/250 18°C - 26°C	2.5 + L/250 18°C - 26°C
Erweiterter Temperaturbereich (ZEISS TVA 2) E0/E40 in µm	2.9 + L/200 18°C - 30°C	2.7 + L/200 18°C - 30°C
Erweiterter Temperaturbereich (ZEISS TVA 3) E0/E40 in µm	nicht verfügbar	3.9 + L/100 15°C - 40°C
Software	ZEISS CALYPSO	ZEISS CALYPSO
Taktiler Sensor	VAST XXT TL 3	VAST XXT TL 3
Tasterlänge	radial bis zu 65 mm (Sterntaster)	radial bis zu 65 mm (Sterntaster)
Tastkugeldurchmesser	0,3 - 8 mm	0,3 - 8 mm

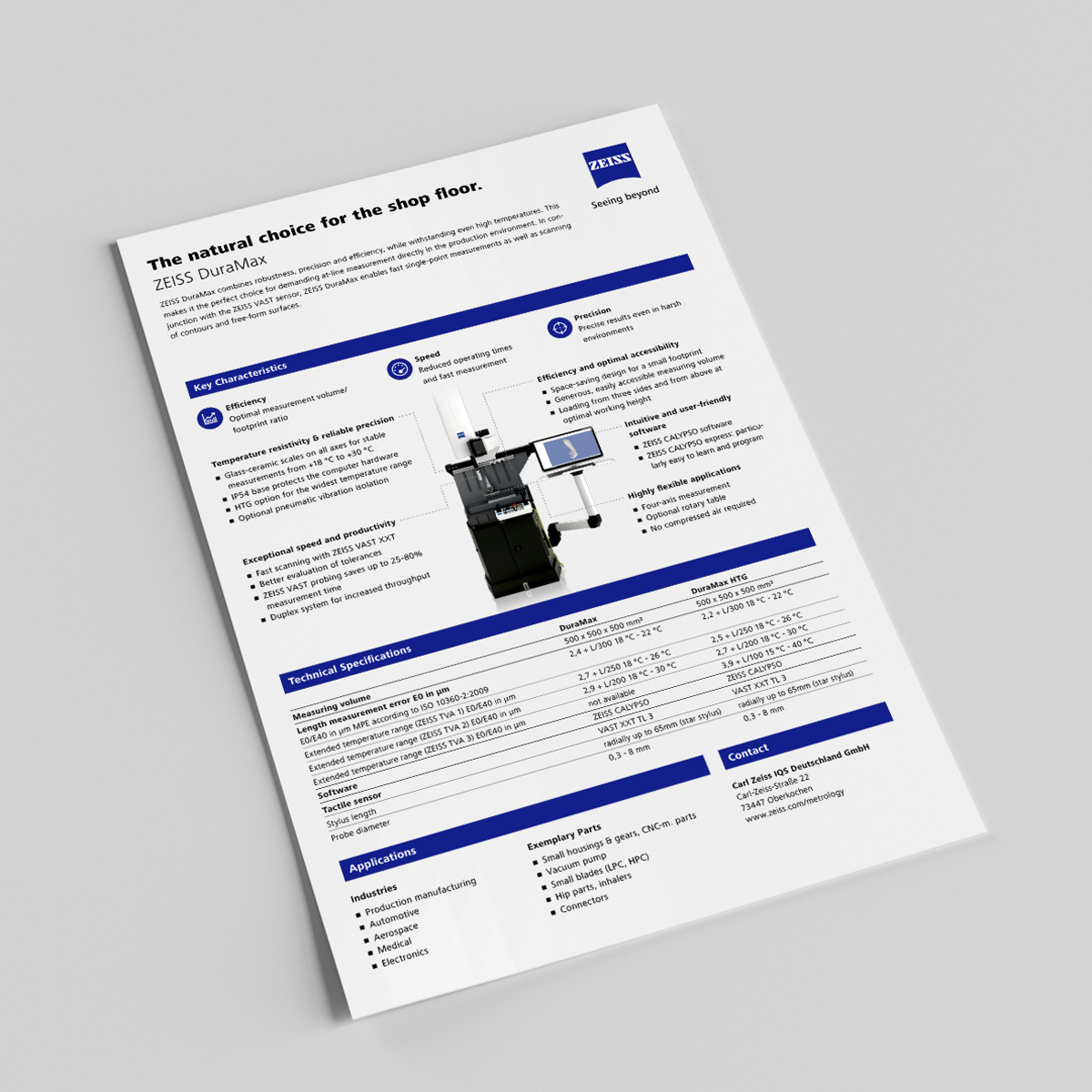

Alle Informationen zu ZEISS DuraMax auf einen Blick
