ZEISS LineScan

Punktewolken in Windeseile

Der optische Sensor ZEISS LineScan ist die ideale Lösung zur Erfassung der gesamten Oberfläche von Formen mithilfe von Punktewolken – sei es zum Vergleich mit vorhandenen Soll-CAD-Datensätzen oder zur Erstellung eines neuen CAD-Modells.

Hohe Geschwindigkeit und umfassende Oberflächenerfassung erhöhen die Produktivität
Große Sensorauswahl mit unterschiedlichen Messbereichen und Genauigkeiten für die verschiedensten Anwendungen
ZEISS LineScan 2-8 ist der weltweit präziseste Linienscanner auf KMGs und sorgt für hervorragende Messergebnisse
Leistungsstarke Software-Integration in ZEISS CALYPSO – für eine einheitliche, leicht zu bedienende Benutzeroberfläche

Vorteile

Höhere Produktivität
Der Sensor sorgt für die schnelle, vollständige Erfassung der Oberflächenstruktur und eine hohe Punktdichte, ermöglicht eine Reduzierung der Messzeit um bis zu 70%. Dies erhöht die Produktivität erheblich.

Flexibilität
Die maßgeschneiderten Sensoren für bestimmte Anwendungen unterstützen den Bediener, indem sie die Messstrategie vereinfachen. Investieren Sie nur in den Sensor, der am besten zu Ihrer Anwendung passt.

Vertrauen in Messdaten
Die Nutzer vertrauen ihren Messergebnissen aufgrund von genauen und hochauflösenden Bildern. Dies verringert die Iterationen, was zu niedrigeren Teilekosten und höherer Maschinenproduktivität durch reduzierte Messzeit führt.

Außergewöhnliche Benutzerfreundlichkeit
Keine Änderung in der Arbeitsweise des Anwenders: Die Auswertungen werden im Bericht zusammen mit den Standard-Geometrieauswertungen angezeigt. Der Anwender profitiert bei ZEISS von den Messmöglichkeiten mit ZEISS CALYPSO.

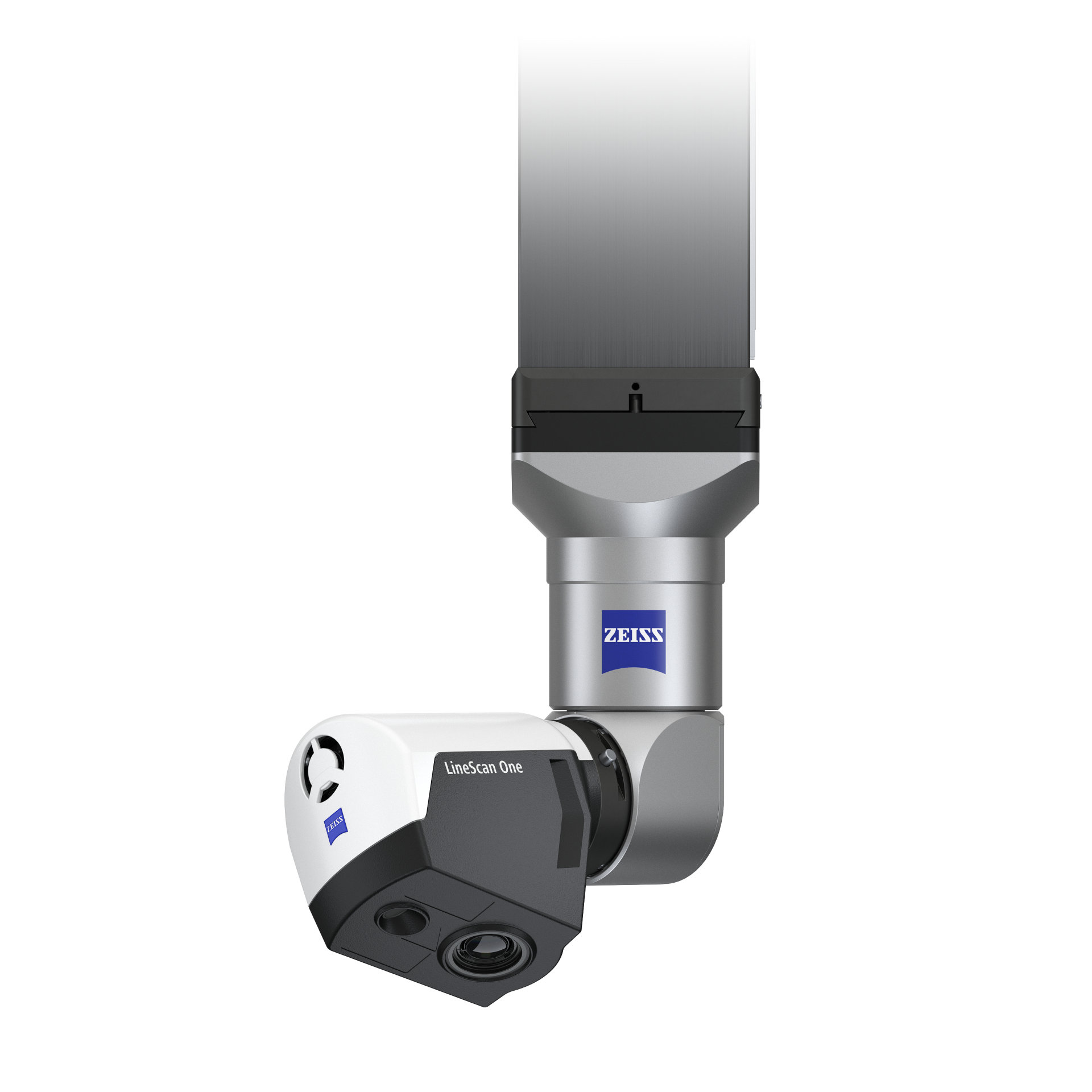

ZEISS LineScan One

ZEISS LineScan One bildet den Einstieg in die optische Messtechnik, um Freiformflächen vollständig und effizient zu vermessen. Der Lasertriangulationssensor erfasst eine große Anzahl von Punkten, wodurch Soll- und Ist-Geometrien genau miteinander verglichen werden können.

Hohe Genauigkeit (20 Mikrometer)
Sehr schnell (232 960 Punkte pro Sekunde)
Direkte leistungsstarke Software-Integration in ZEISS CALYPSO für eine einfach zu bedienende Schnittstelle

Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

Anwendungsbeispiele

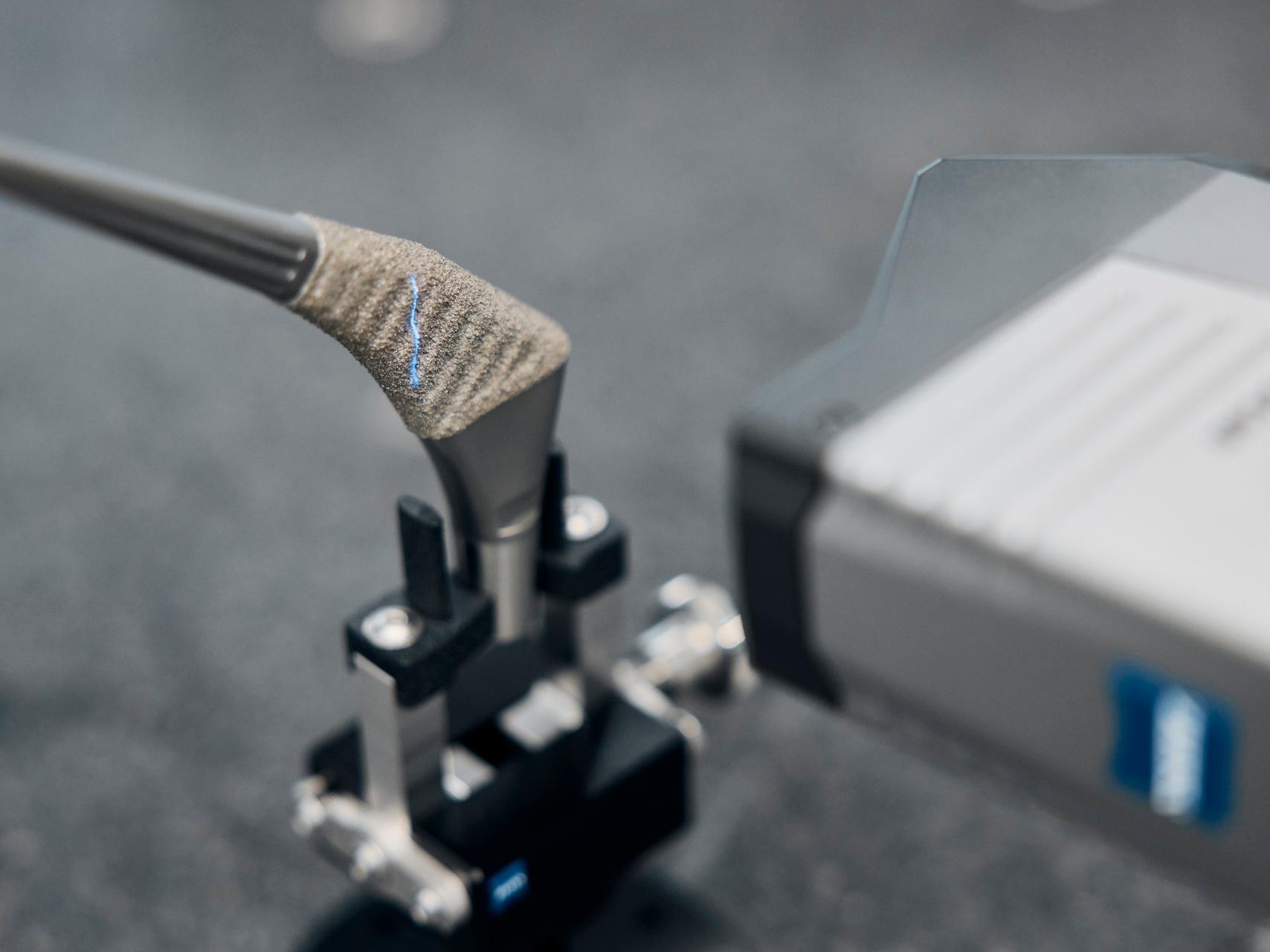

Die Stärken von ZEISS LineScan zeigen sich vor allem in den Bereichen Karosserie, Formen-/Werkzeugbau, Modellbau, Design und bei berührungsempfindlichen oder fein strukturierten Oberflächen.

Automobil

CAD-Prüfung von KarosserienSpalt- und Ausrichtungsmessung
Aufbauvolumenanalyse bei Elektromotoren

Luft- und Raumfahrt

Qualitätsprüfung für Freiformflächen von Gussmetallteilen für Triebwerke
Messung von Rotorblättern und Flügelteilen

Formgebung

CAD-Vergleich von Formteilen
Abnutzungs- und Reparaturanalyse von Formwerkzeugen
Flächenrückführung von Formwerkzeugen

Medizinische Systeme

Ebenheitsprüfung fotografischer Platten für digitales Röntgen
Prüfung von Formwerkzeugen für Dentalbohrer

Energie

CAD-Messung und Flächenrückführung für Wind- und Wasserturbinenblätter

Schiffsbau

CAD-Vergleich von Zylinderblöcken für Schiffsmotoren

Aufbauvolumenanalyse eines E-Motors mit ZEISS LineScan

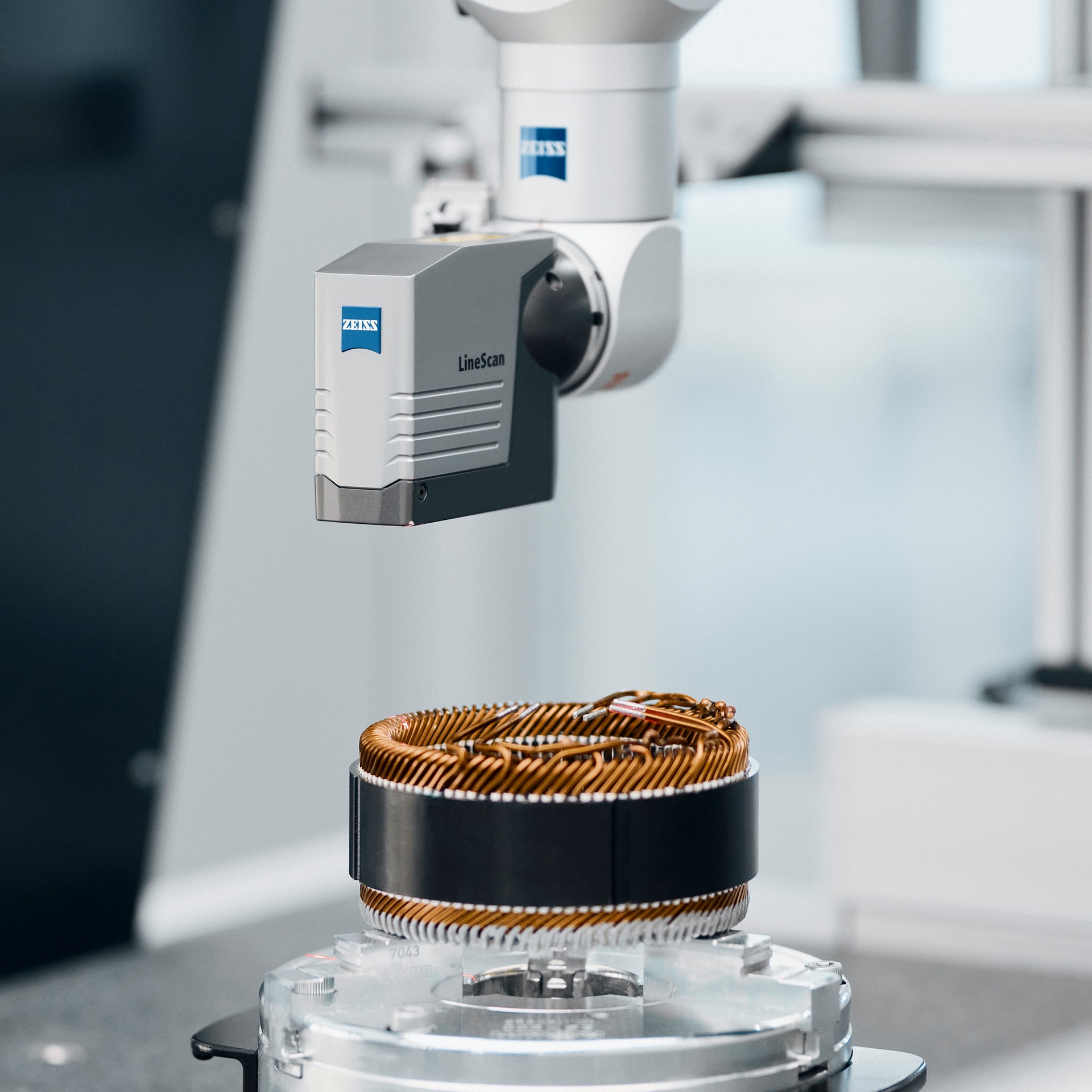

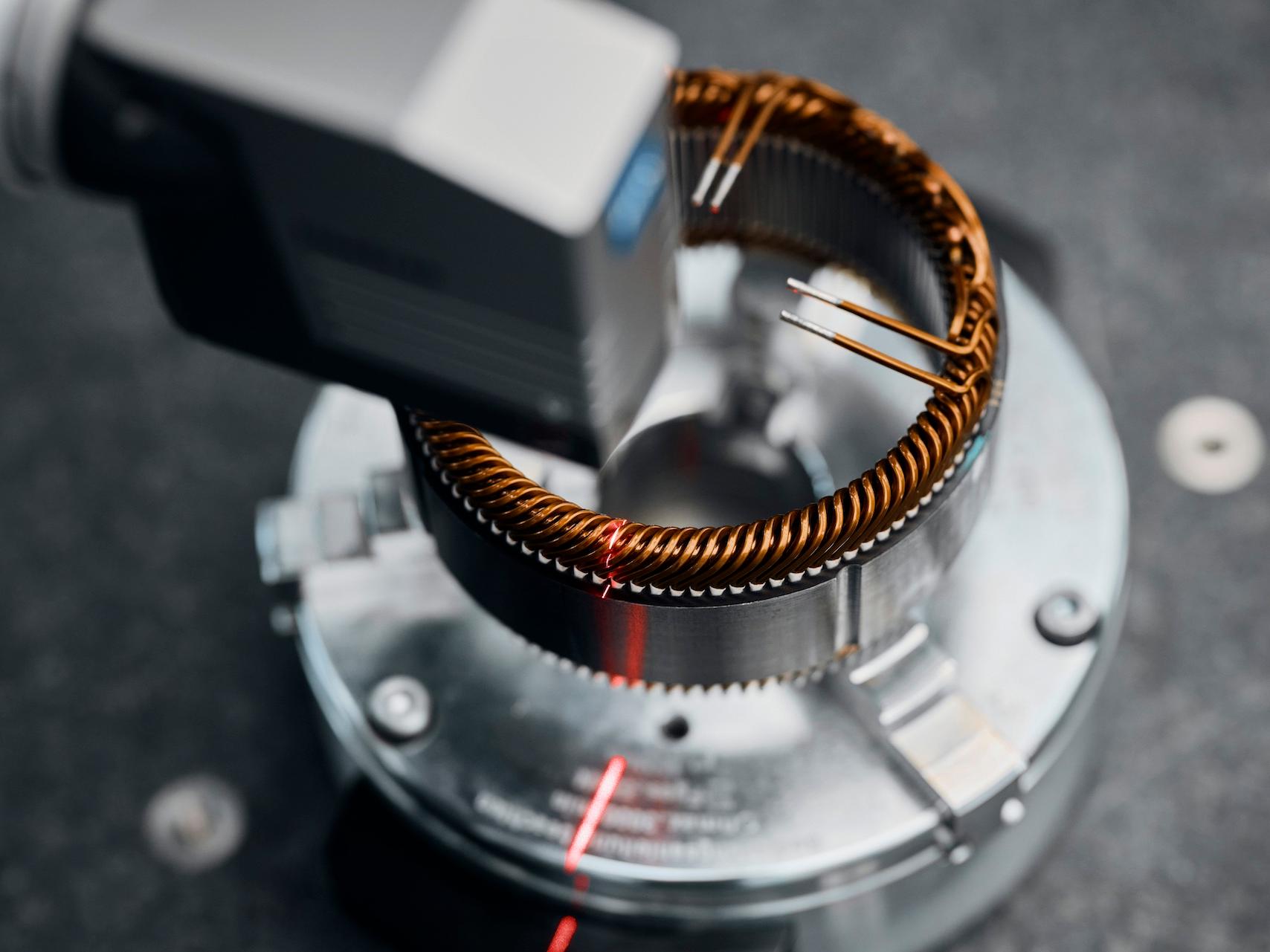

Applikationen in der Elektromobilität sind ein Beispiel für den Einsatz des optischen Sensors ZEISS LineScan. Die Außenabmessungen des Stators sind ein entscheidender Faktor für dessen Montage in das Elektromotorgehäuse. Die Position des Anschlussflansches und der Welle erfordern eine Messung in Relation zur Getriebelage.

Große Auswahl mit unterschiedlichen Messbereichen

für die verschiedensten Anwendungen

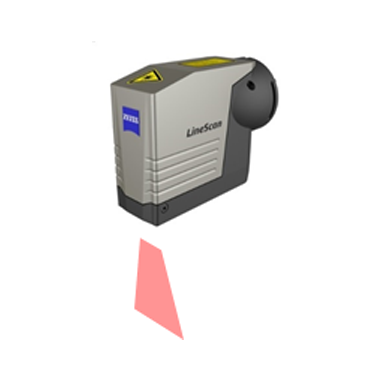

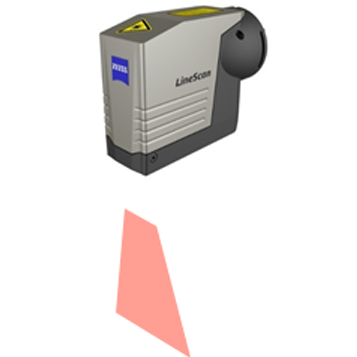

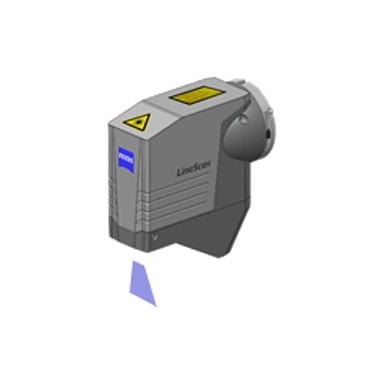

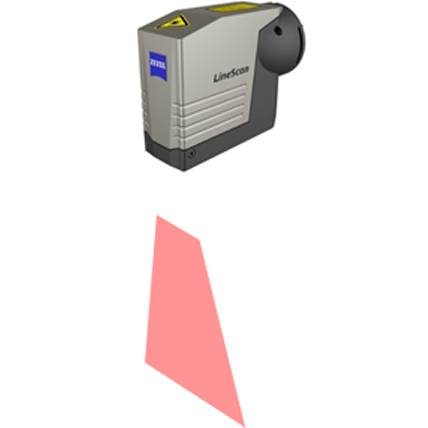

	LineScan One	LineScan 2-8	LineScan 2-25	LineScan 2-50	LineScan 2-100
*MPE P (D.95%:Tr:Opt):**	20 μm	2,9 μm – PRISMO; 3,3 μm – CONTURA/ACCURA	12 μm	20 μm	50 μm
*RMS:**	5 μm	0,9 μm	4 μm	5 μm	12 μm
Anwendungsbereiche:	Geeignet für eine Vielzahl von Anwendungen	Kleine Bauteile mit hoher Genauigkeit; kleine Toleranzen	Mittgroße Bauteile mit hoher Genauigkeit, mittlere Toleranzen	Universalscanner, für einen weiten Anwendungsbereich	Sehr großer Messbereich mit geringerer Genauigkeit; große Toleranzen
Max. Messrate:	Bis zu 232 960	700 000	700 000	256 000	700 000
Automatische Beleuchtungskorrektur:	ja	nein	nein	nein	nein
Kompatible Produkte:	ZEISS SPECTRUM, ZEISS CONTURA	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
