Sensorträger & Tasterhalter für vielseitige Anwendungen​

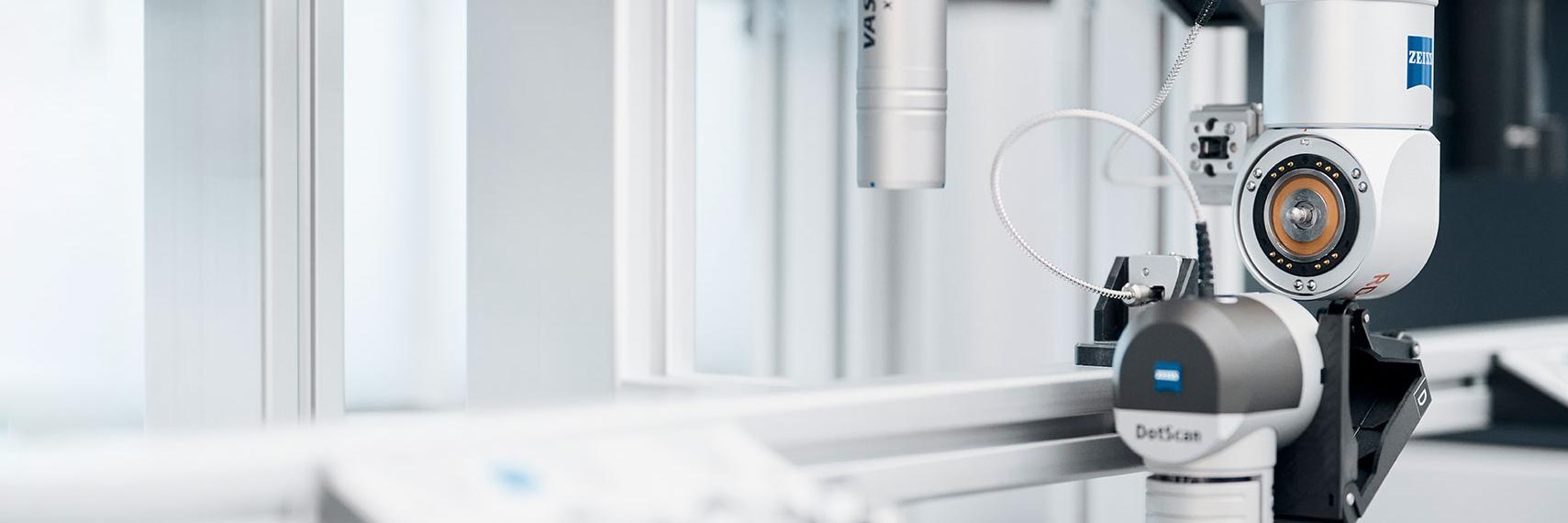

Die Messkopfträger von ZEISS bieten die Möglichkeit, optische und taktile Sensoren an einem KMG einzusetzen. Mit dem schwenkbaren Tasterhalter können auch komplexe Teile mit geringem Aufwand vermessen werden.​
ZEISS RDS

ZEISS RDS

Maximale Flexibilität durch verschiedenste Winkelstellungen​
ZEISS DSC

ZEISS DSC

Hohe Dynamik, großes Drehmoment und präzise Ergebnisse​
ZEISS ZAS

ZEISS ZAS

Schwenktaster als Option für ZEISS VAST gold​
  • ZEISS RDS​
  • ZEISS RDS​
  • ZEISS RDS​
  • ZEISS RDS​
  • ZEISS RDS​

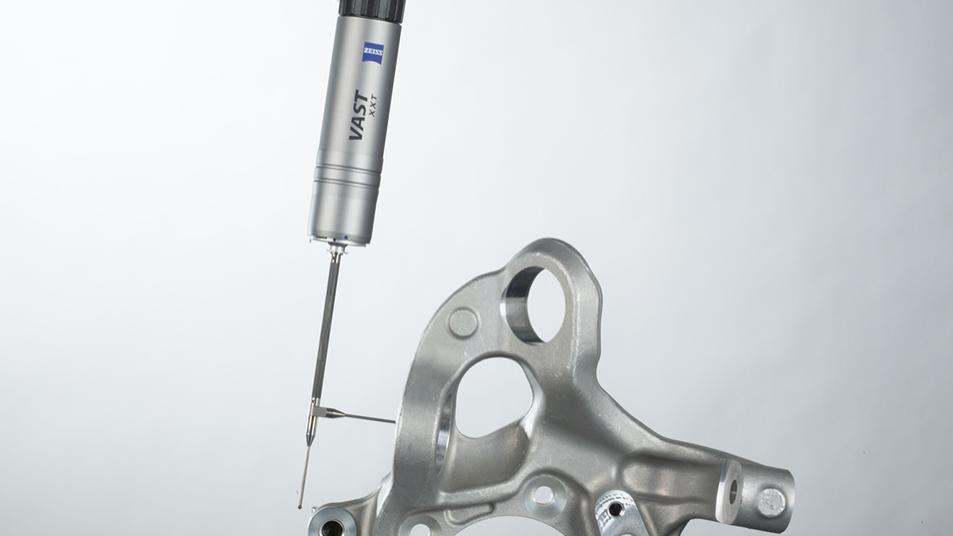

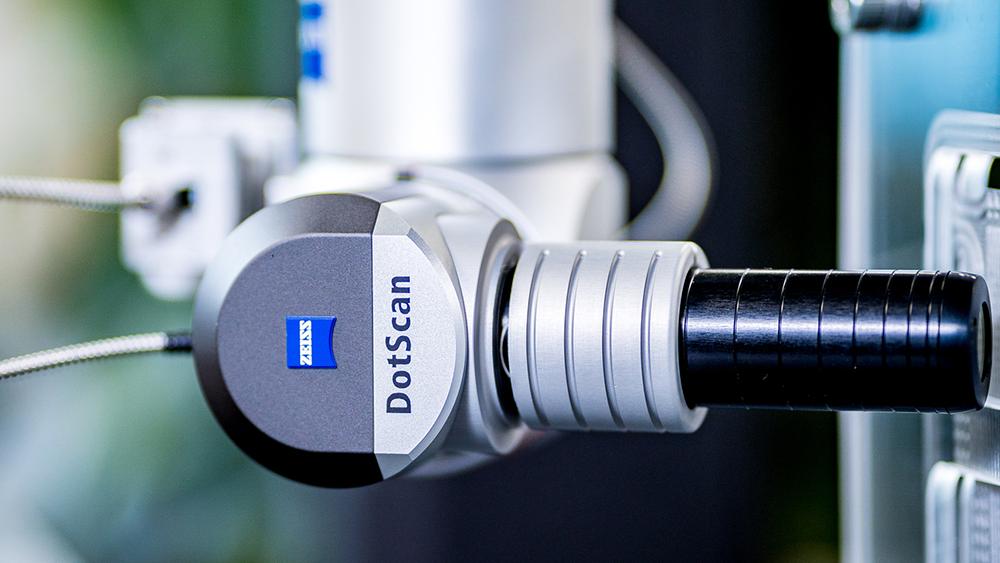

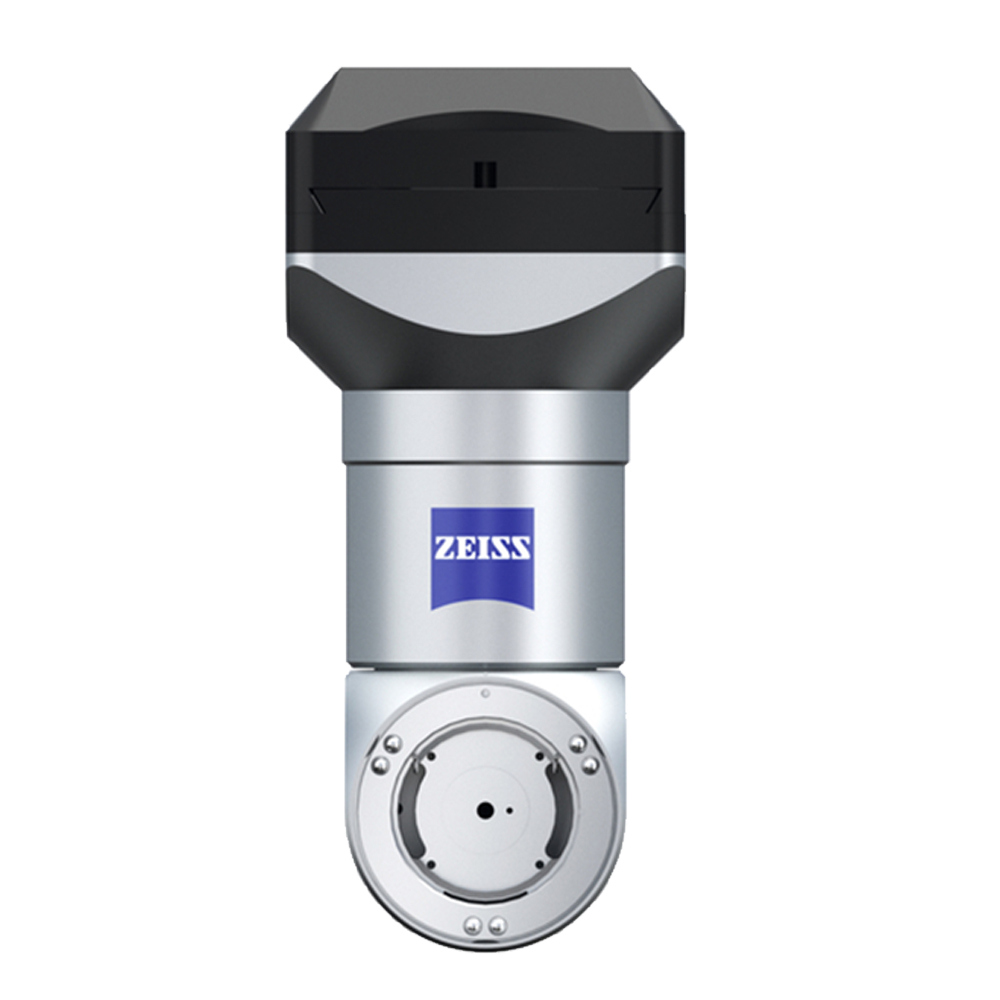

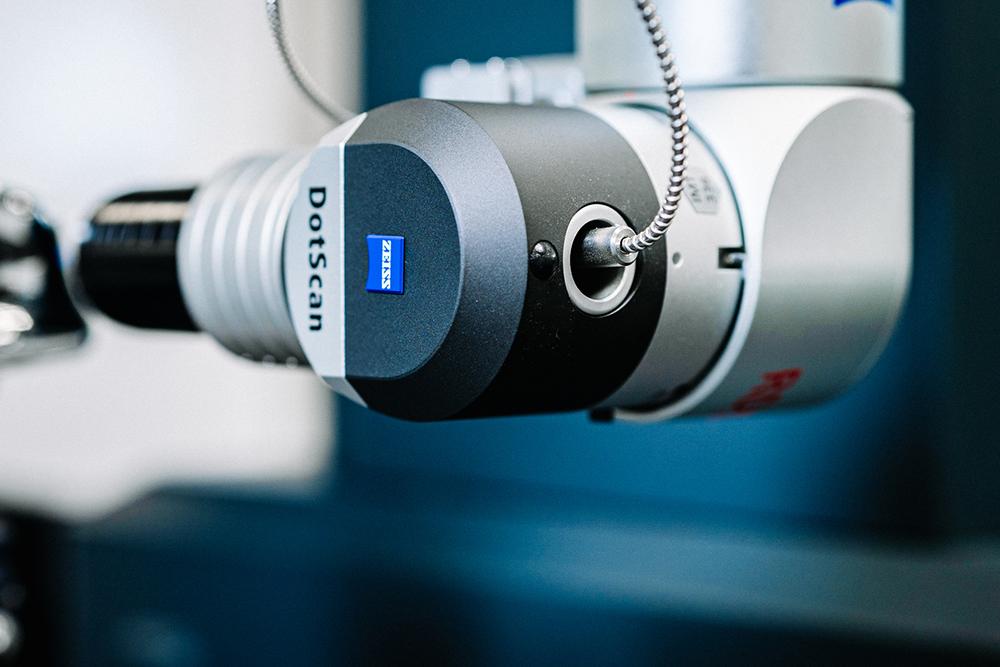

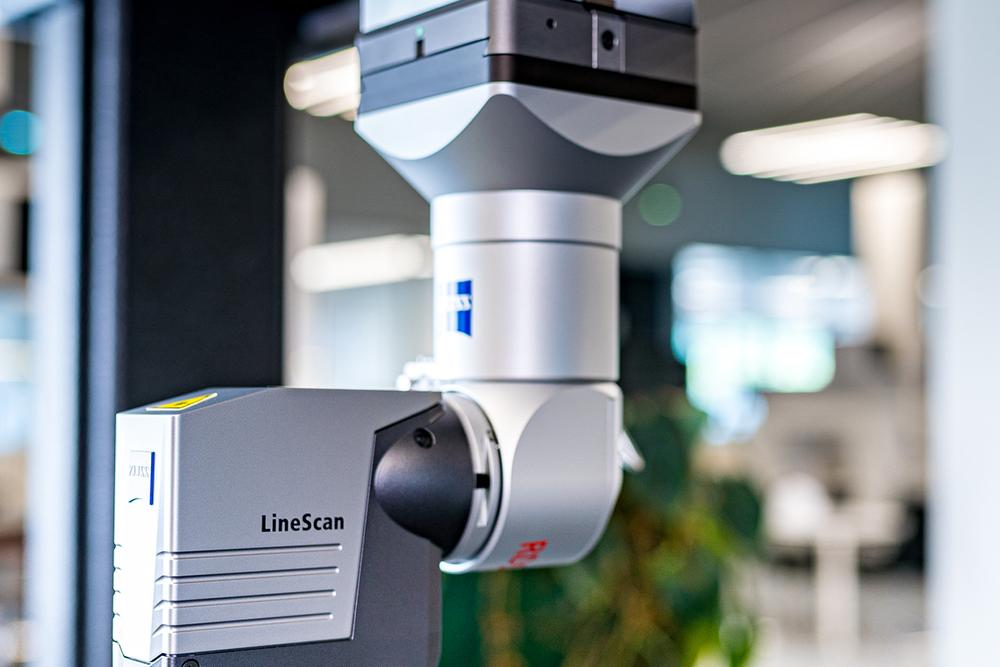

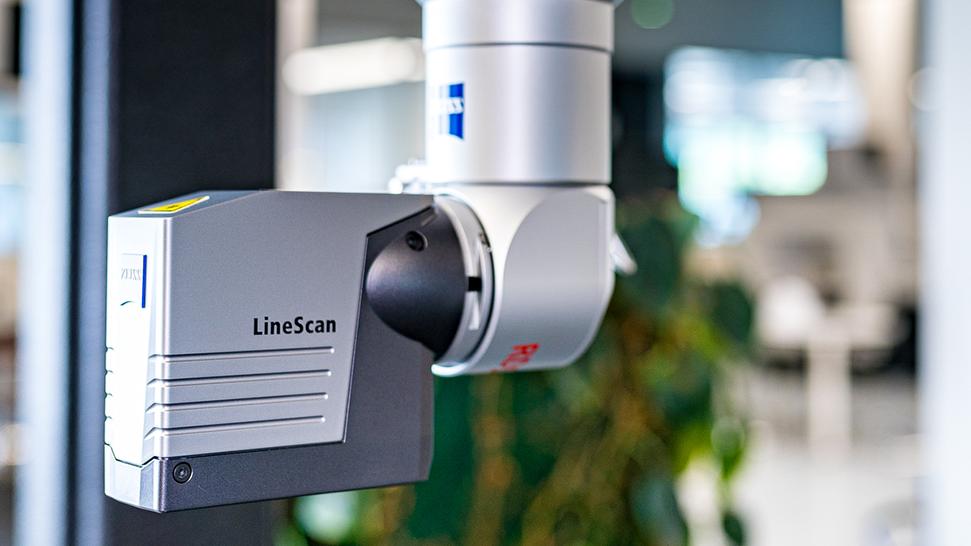

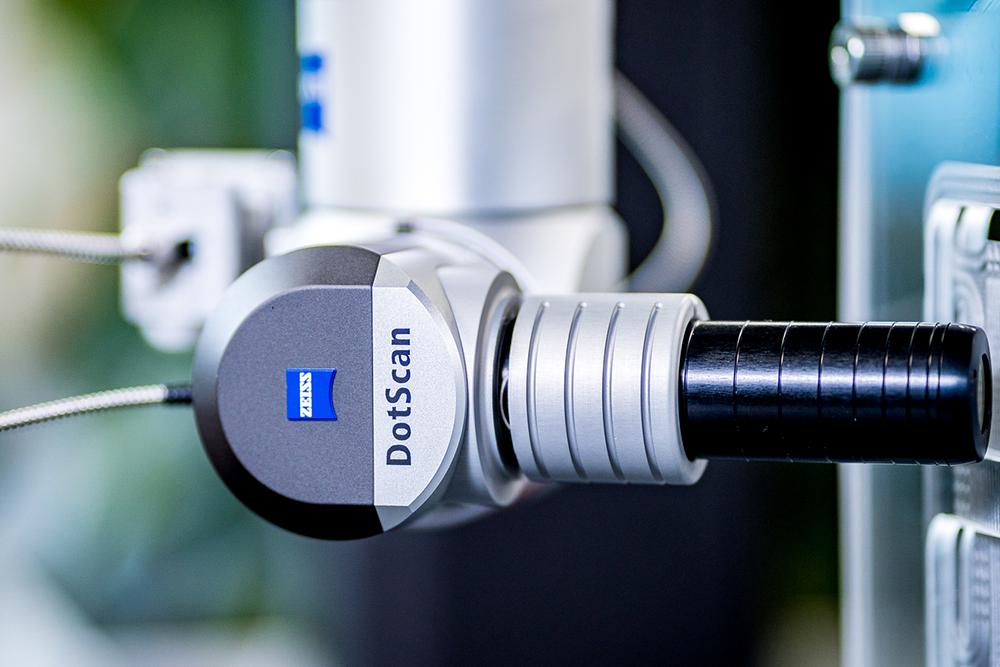

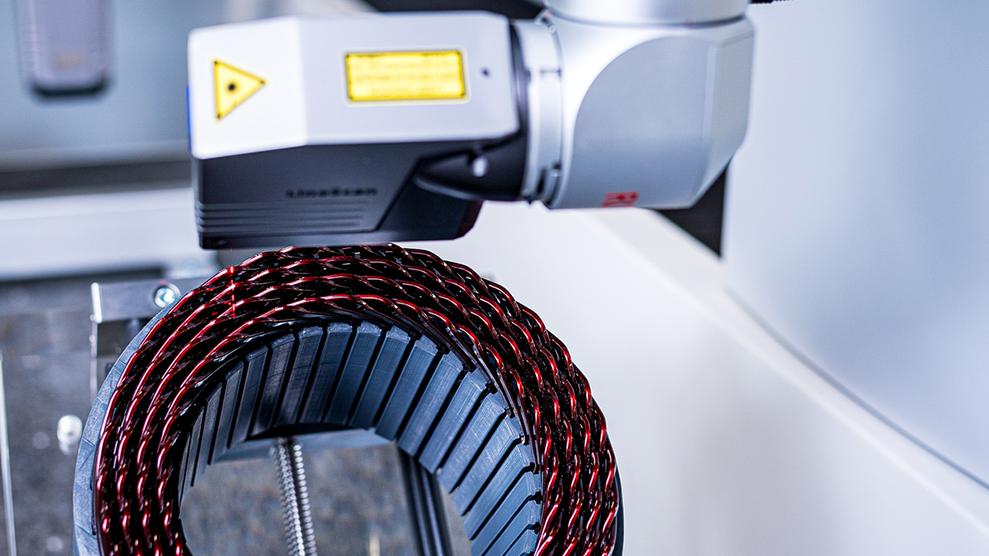

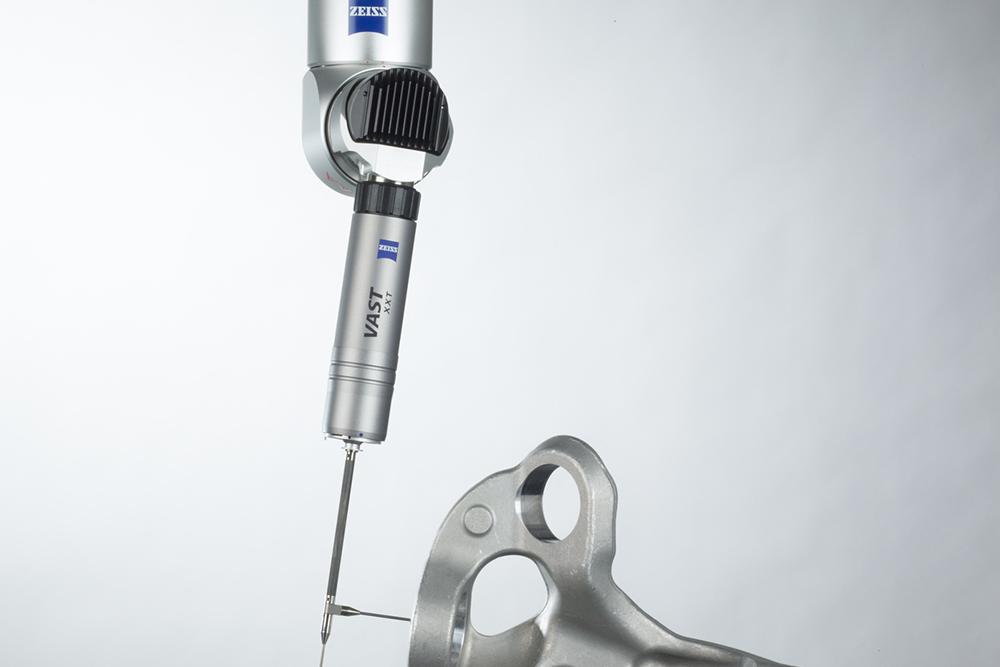

ZEISS RDS​

Erreicht nahezu alle Raumwinkel über zahlreiche Einzelpositionen​

Das rastende Dreh-Schwenk-Gelenk ZEISS RDS eignet sich besonders für die Messung komplexer Teile, für deren Merkmale viele Taster mit unterschiedlichen Raumrichtungen erforderlich sind. Es erreicht bis zu 20.736 Positionen in 2,5-Grad-Schritten – und bietet daher Zugang zu jedem Merkmal eines Teiles. Grundlage dafür bilden waagrecht und senkrecht angeordnete Drehachsen mit Drehbereichen von +/- 180°. ZEISS RDS ist für verschiedene Portal-, Horizontalarm-, und Großgeräte von ZEISS verfügbar.​

Mit ZEISS RDS-CAA für schaltende und messende Sensoren erzielt der Nutzer zudem kürzere Kalibrierzeiten: Nur noch wenige Winkelstellungen bzw. Raumrichtungen müssen eingemessen werden. Bei der Programmierung wird das RDS einfach über die Steuerhebel des Bedienpults positioniert, was zu kurzen Programmierzeiten führt.

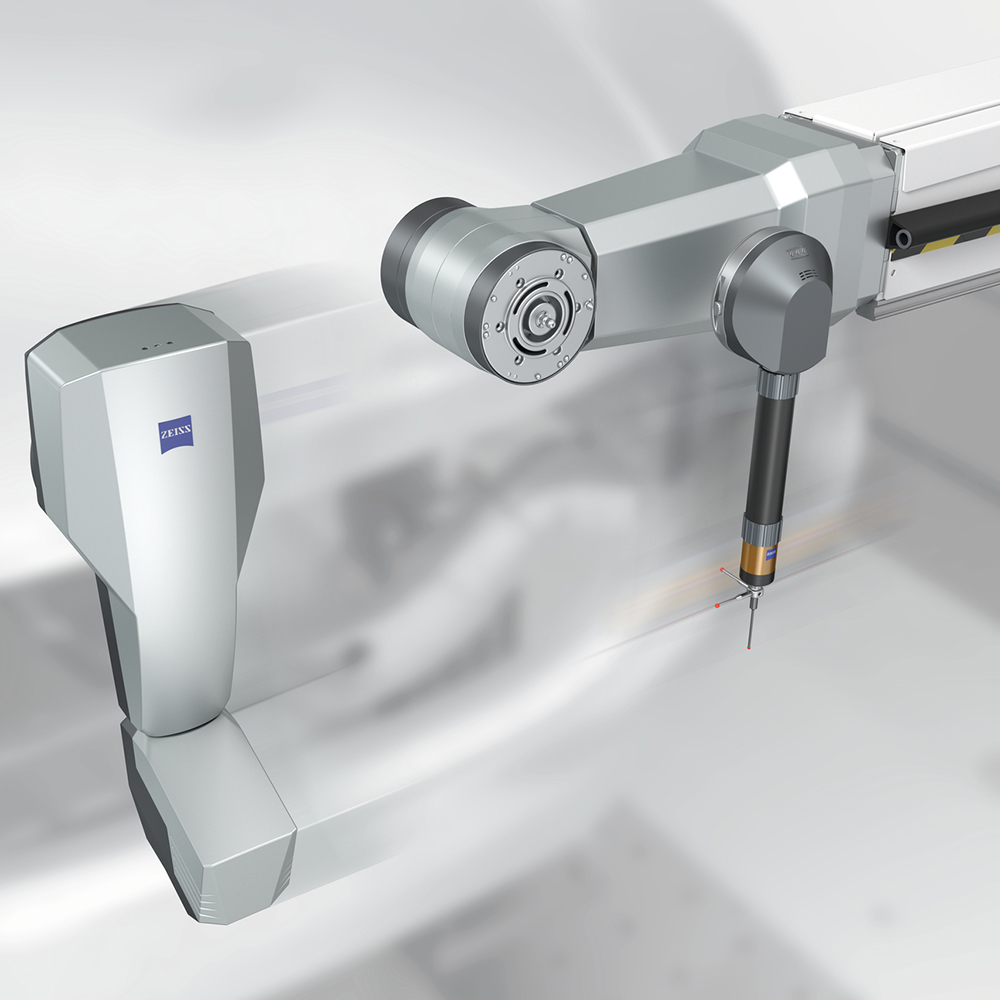

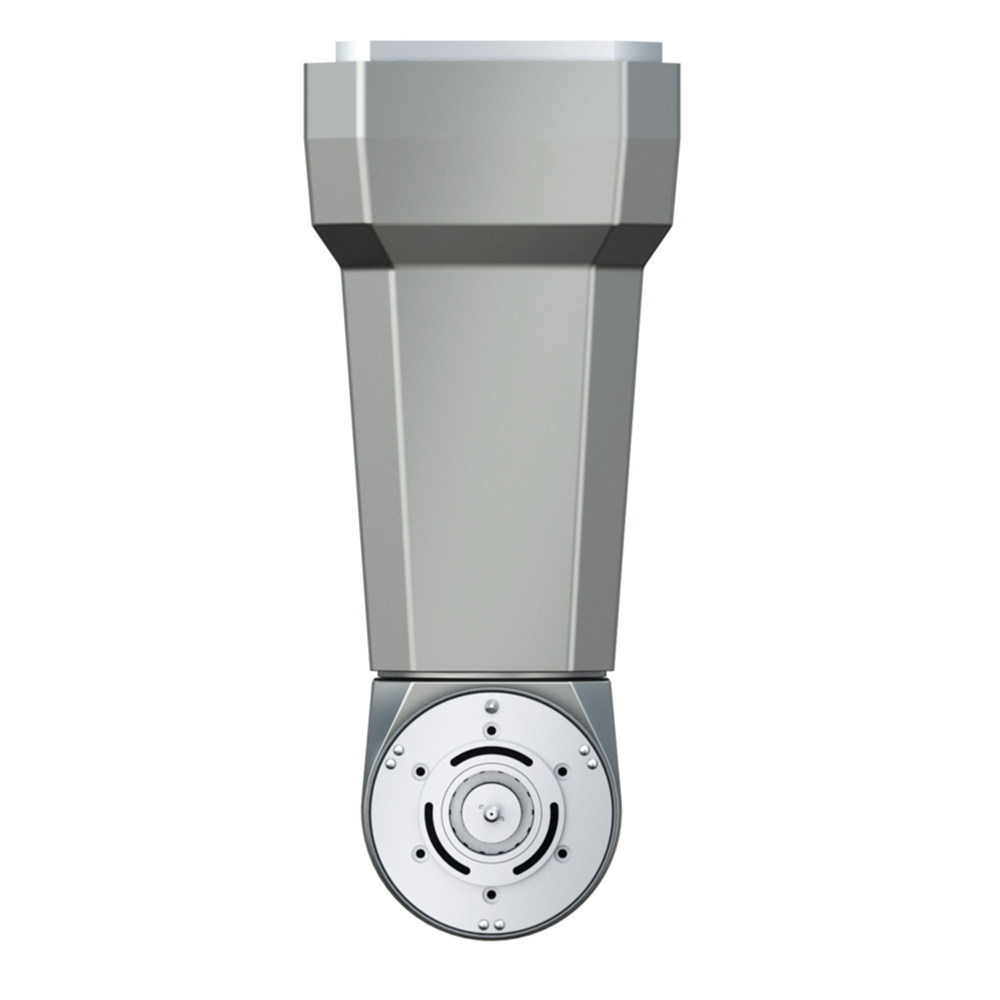

ZEISS DSC​

Das hochdynamische kontinuierliche Drehschwenkgelenk DSC hebt die Leistungsfähigkeit von ZEISS CALENO auf ein neues Niveau. Hervorragende Winkelgeschwindigkeit, maximale Beschleunigung und keine Kompromisse bei der Sicherheit durch integrierten Kollisionsschutz zeichnen diesen Sensorträger aus.​
ZEISS DSC für ZEISS CALENO​

Hochdynamisches Drehschwenkgelenk für vielfältige Messaufgaben​ ​

Durch die hohe Dynamik, das große Drehmoment und die exzellente Präzision können mit ZEISS DSC vielfältige Messaufgaben durchgeführt werden. Der Sensorträger verfügt standardmäßig über einen abfedernden Kollisionsschutz für den Sensor – als Option ist zudem ein weiterer Kollisionsschutz für den Sensorträger selbst erhältlich.​

Technische Merkmale:​

  • Rotationsachse A ist n x 360° drehbar​
  • Bis zu 180°/s Winkelgeschwindigkeit​
  • Hohes Drehmoment mit max. 3,0 Nm​
  • Geeignet für bis zu 800 mm Tasterverlängerungen​
  • Automatischer Wechsel der optischen und taktilen Sensoren mit passivem Tasterwechselsystem​

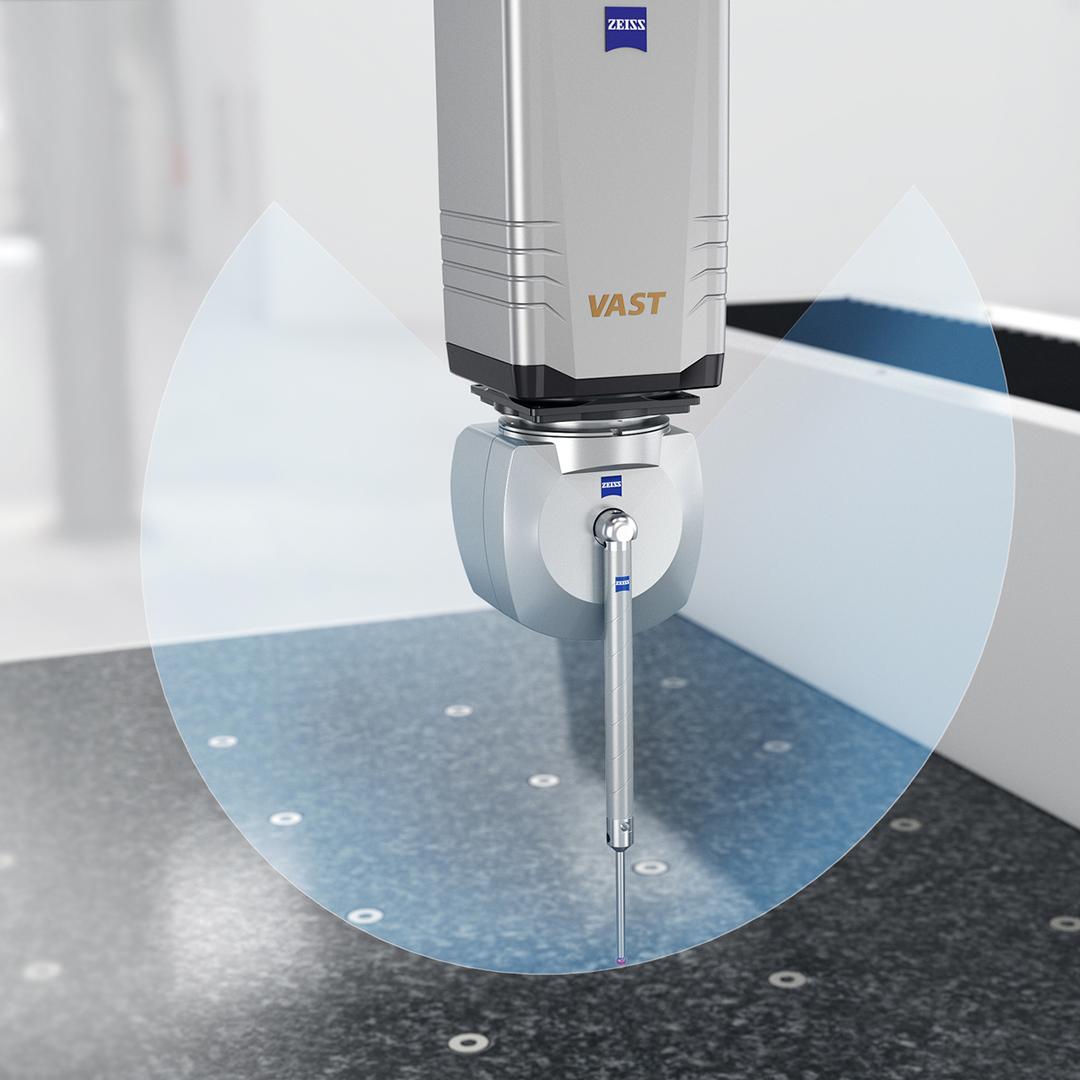

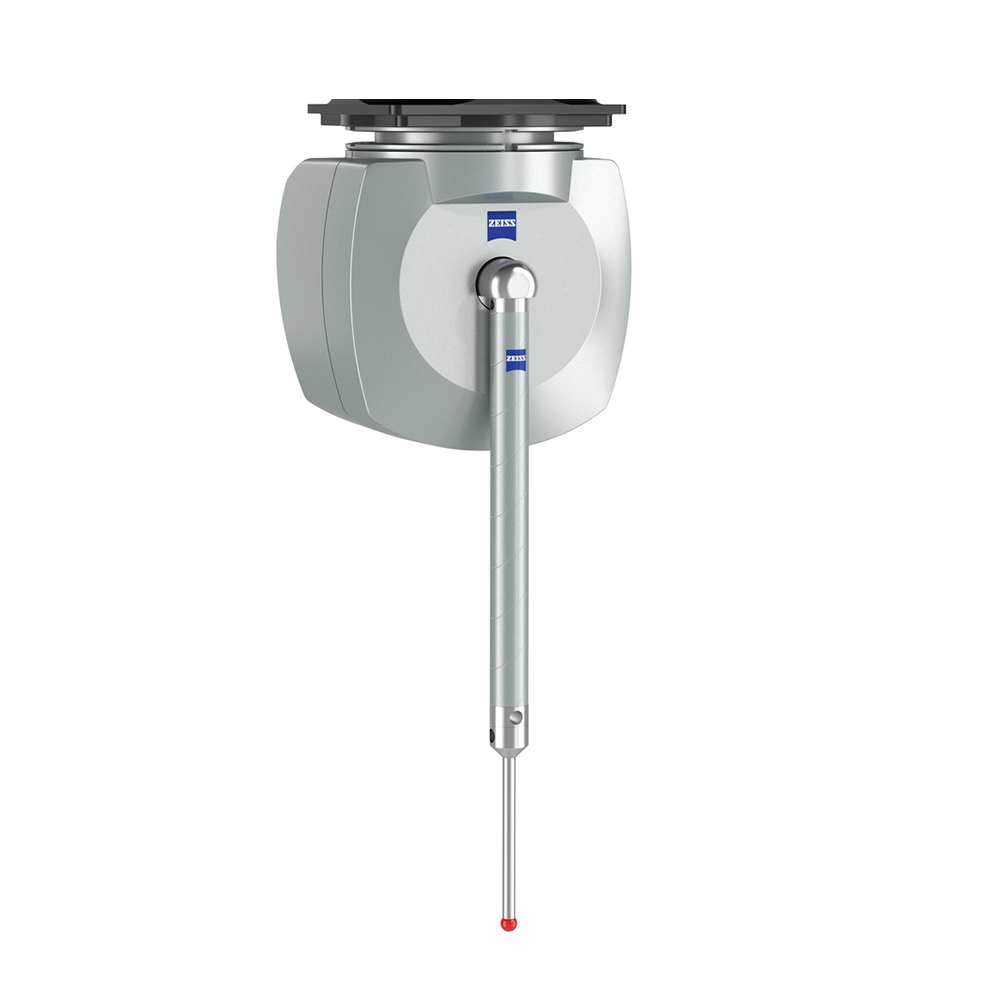

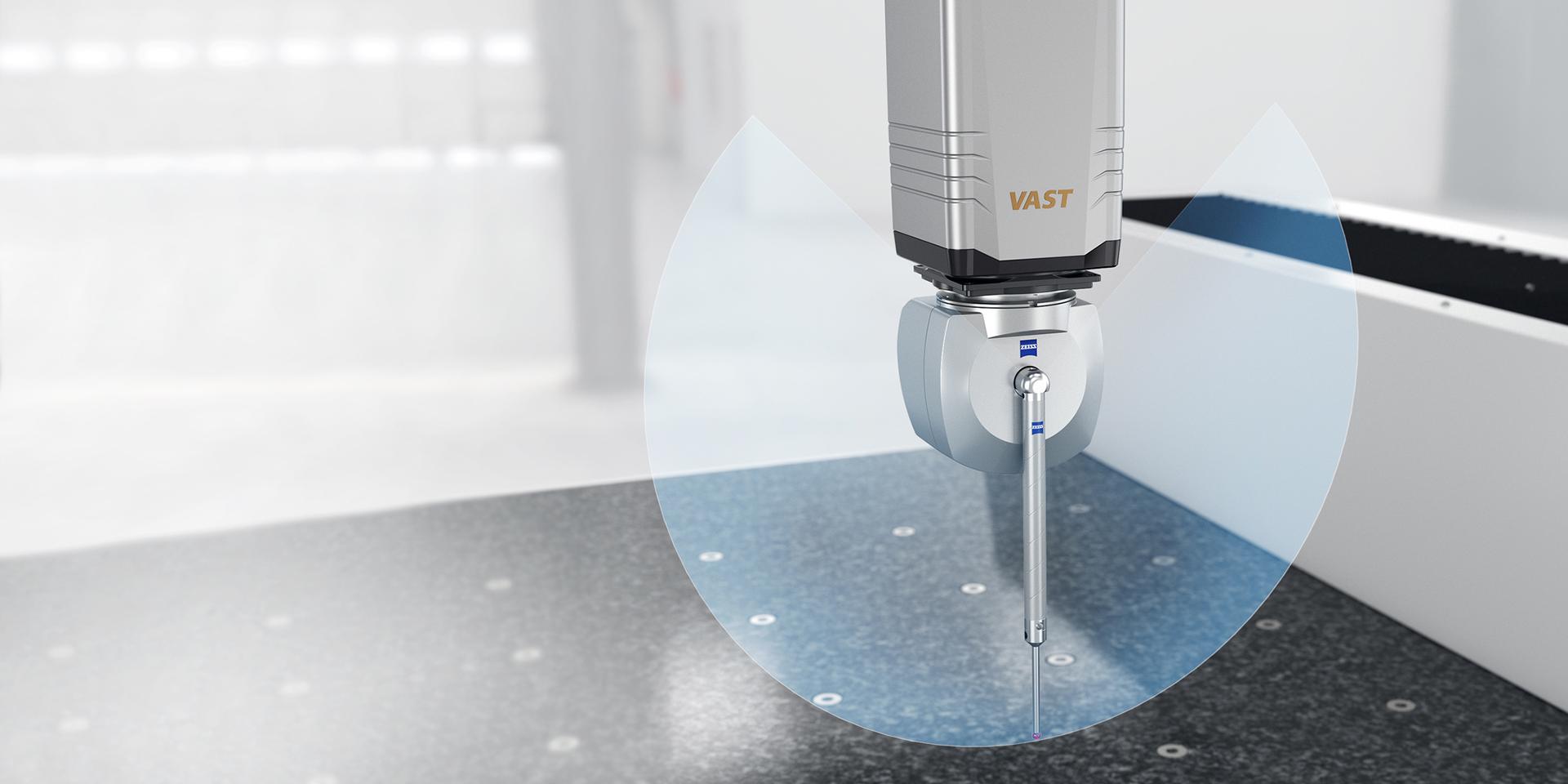

ZEISS Articulating Stylus (ZAS)​

ZAS ist ein Schwenktaster, der sich motorgetrieben und softwaregesteuert in einer Ebene schwenken lässt und somit mehrere Konfigurationen mit festen Tastern ersetzt. So werden verschiedene Winkelstellungen ohne Tasterwechsel ermöglicht.​

ZEISS Articulating Stylus ist mit dem hochleistungsfähigen Messkopf ZEISS VAST gold kompatibel und erreicht durch die Stabilität des Schwenktasters eine hohe Genauigkeit. Die Einstellung der jeweiligen Winkelposition erfolgt dabei in nur wenigen Sekunden und spart sowohl Zeit als auch Ablageplätze für weitere Tastersysteme. Die Winkelpositionen sind zwischen -135° und +135° stufenlos einstellbar.
