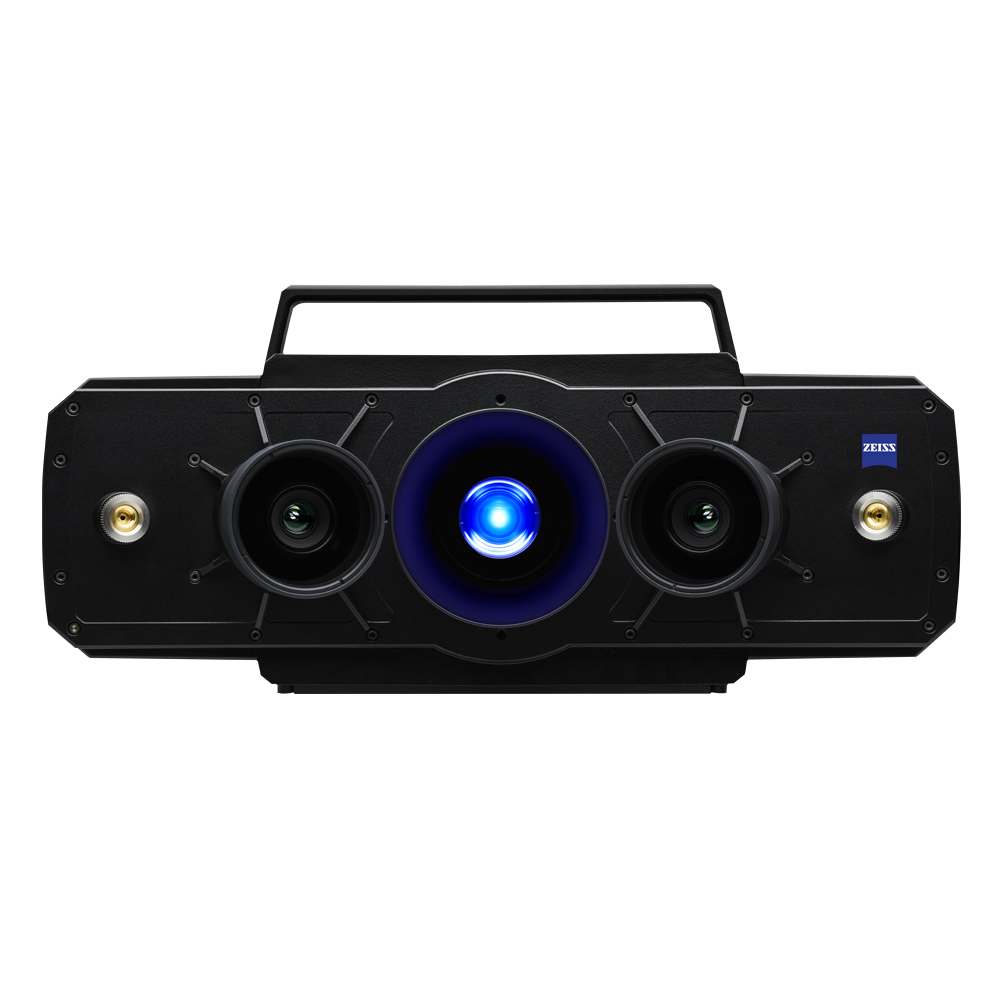

ATOS 5 for Airfoil

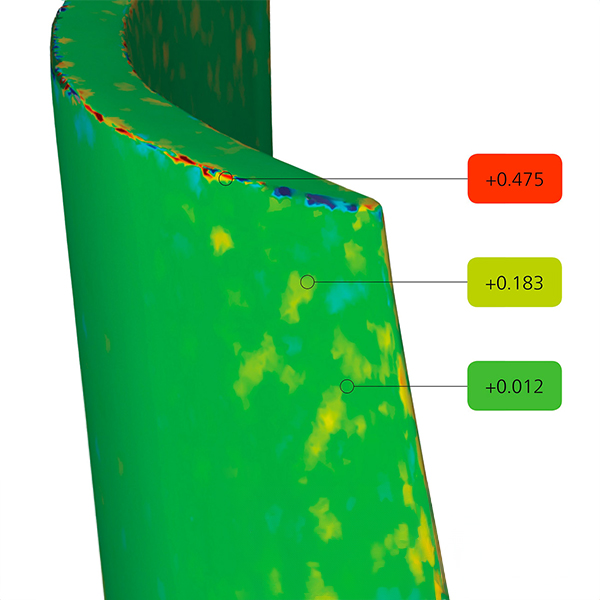

Eine 3D-Darstellung der Flächenabweichungen zum CAD oder Masternetz ist bei der ZEISS Technologie Standard. Flächenvergleiche werden in der Regel bei der Entwicklung neuer Produkte eingesetzt, um nach Problemen im Fertigungsprozess zu suchen. Vergleiche können in mehreren Ausrichtungen durchgeführt werden, einschließlich Best-Fit mit CAD oder RPS. Mit diesem leistungsstarken Tool lassen sich Produktdetails ermitteln, die herkömmliche Mittel nicht zeigen können.

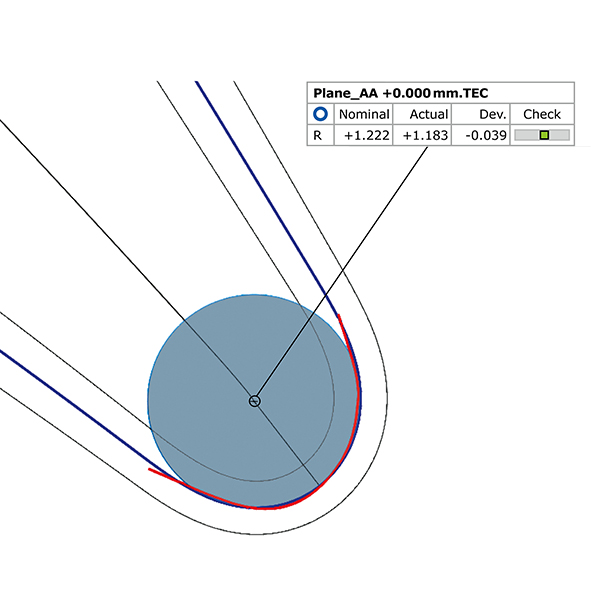

Die Kantenpunkterzeugung ist eine Standardfunktion und wird von dem Durchstoßpunkt der Wölbungslinie an der Vorder- oder Hinterkante mit der Sog- und Druckseite des Airfoils bestimmt. Die Expertenparameter ermöglichen es, Punkte entlang der Wölbungslinie zu verschieben. Kantenkreise sind auch automatisch und erzeugen Elemente an der Vorder- oder Hinterkante des Airfoils.

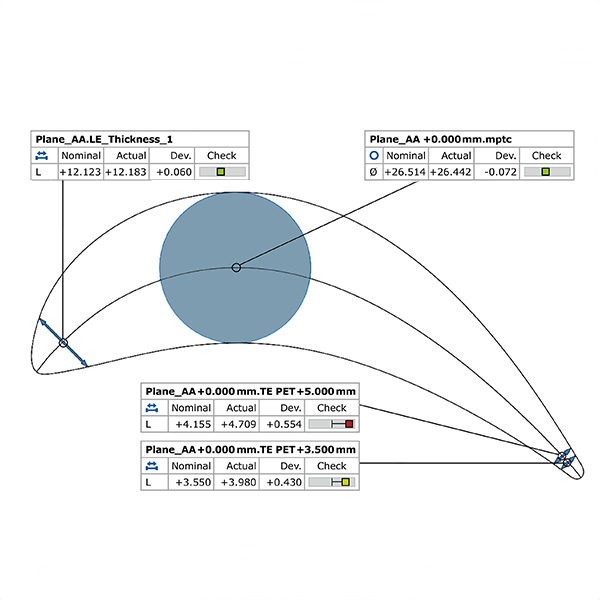

Standardfunktion, die Dicken an der Vorder- oder Hinterkante des Airfoils erzeugt. Der einfache Dialog fragt nach einem Abstandswert, an dem die Dicke vom Kantenpunkt aus genommen wird. Verschiedene Optionen ermöglichen das Verfolgen der Messung entlang der Wölbungslinie. Klassische Dicken an vordefinierten Winkeln können ebenfalls erzeugt werden. Eine maximale Dickenprüfung des Airfoils ist mithilfe der Abstands- oder der Pferchkreismethode möglich.

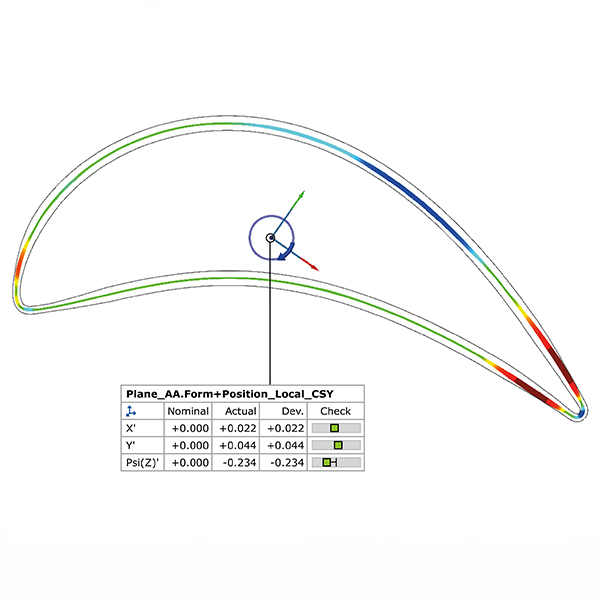

Die Software ermöglicht eine flexible Auswertung von Form und Position von Airfoil-Schnitten, um die Anforderungen der Endverbraucher zu erfüllen. Auswertetechniken der Ist-Schnittdaten können mit den Methoden Tschebyscheff, Gauß oder Best-Fit über Toleranzen verglichen werden. Die Software kann die Ergebnisse bei sich ändernden Toleranzbereichen, in denen die Toleranzen über die Bereiche der Airfoil-Schnitte unterschiedlich sind, vergleichen.
