ATOS Compact Scan

Mobiler 3D-Scanner für ein breites Anwendungsspektrum

ATOS Compact Scan ist ein tragbarer 3D-Scanner, der für eine breite Palette von Anwendungen entwickelt wurde. Er bietet Präzision und Flexibilität und eignet sich ideal für verschiedene Scanaufgaben.

Rundum-Inspektion
Skalierbarer Sichtbereich
Stressfreie Bedienung für Benutzer

Features

Der ATOS Compact Scan bietet höchste Benchmark-Qualität in Bezug auf Genauigkeit, Schärfe und Vollständigkeit.

Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

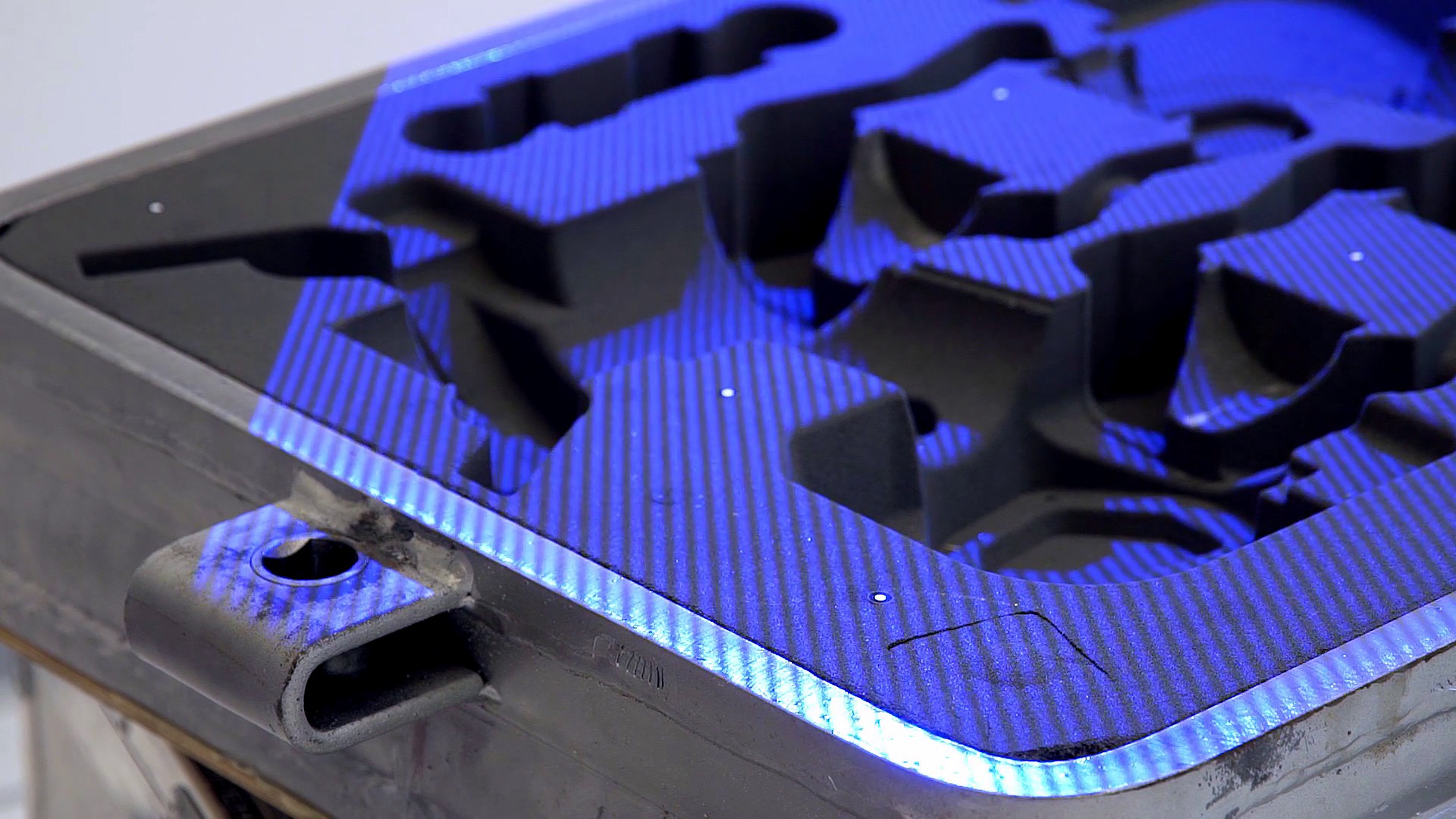

Arbeiten Sie mit scharfen und präzisen Scan-Ergebnissen. Die perfekte Grundlage für Reverse Engineering und Inspektion.

Scannen
Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

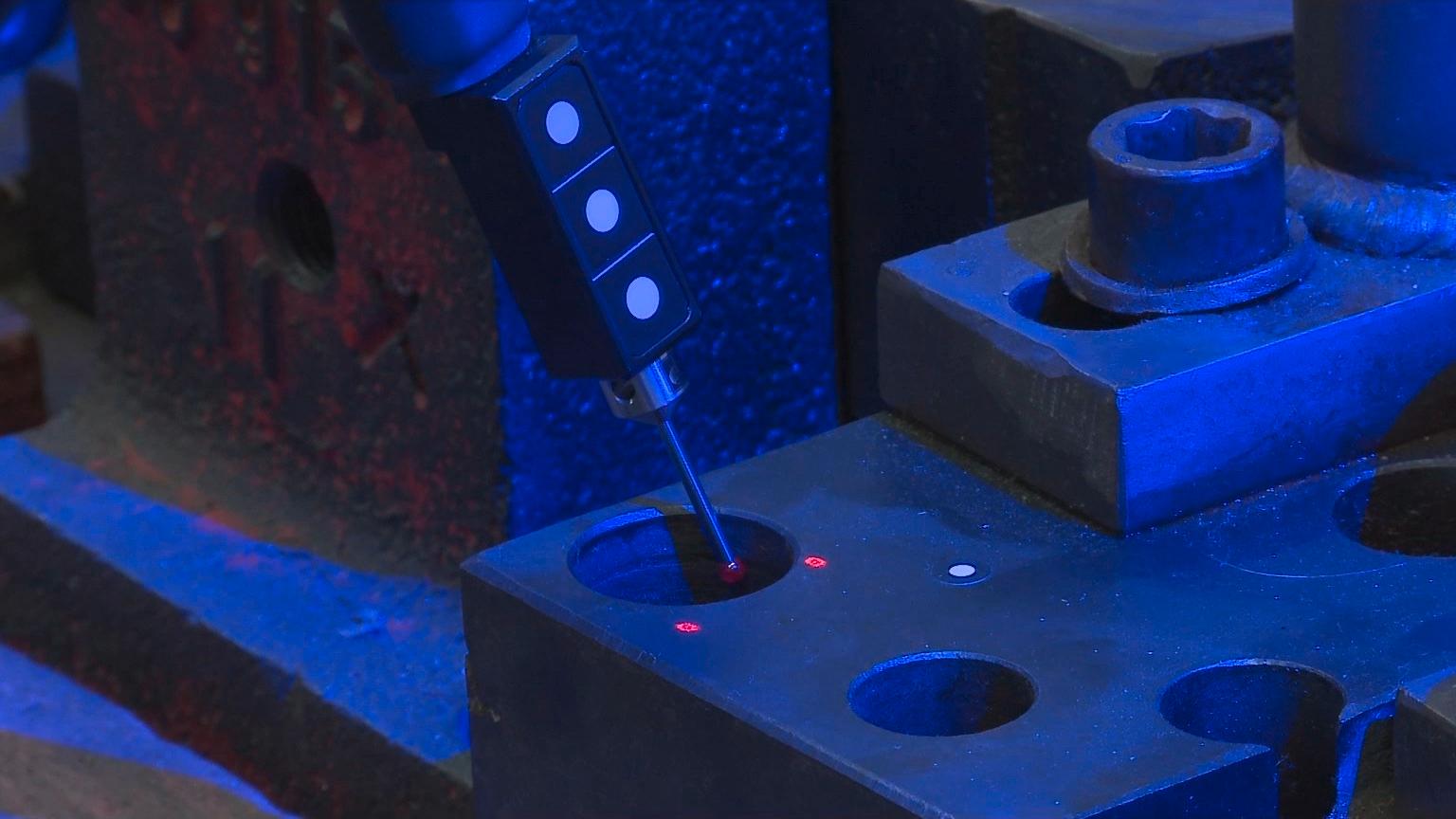

Digitalisieren Sie tiefe Taschen, Bohrungen oder optisch nicht zugängliche Bereiche. Die ultimative Ergänzung zum 3D-Scannen.

Tasten
Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

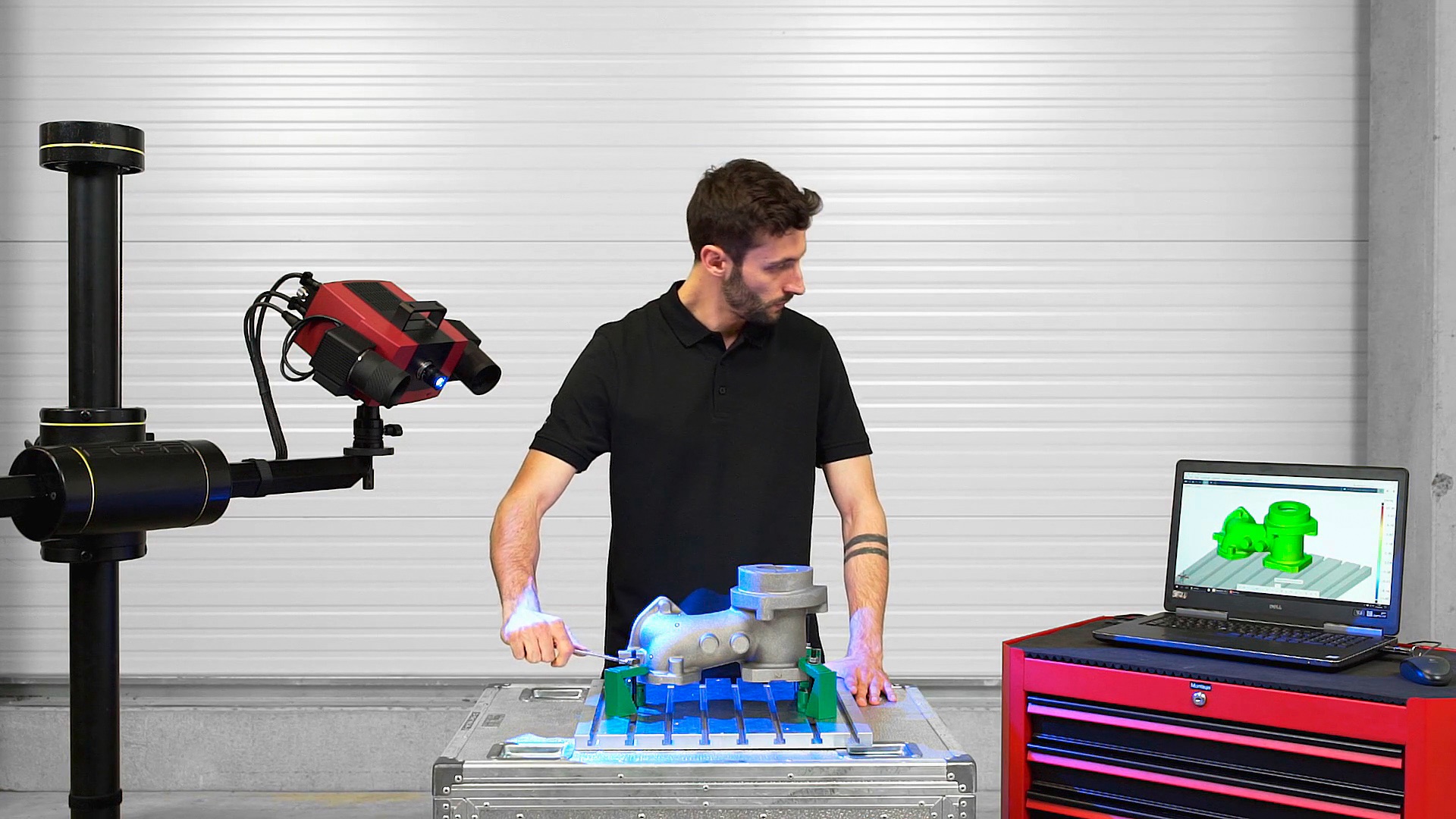

Nutzen Sie Tracking bei der Positionierung von Bauteilen im Zusammenbau oder für die Ausrichtung vor dem Fräsen. Eine nützliche Erweiterung im Produktionsprozess.

Tracking
Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

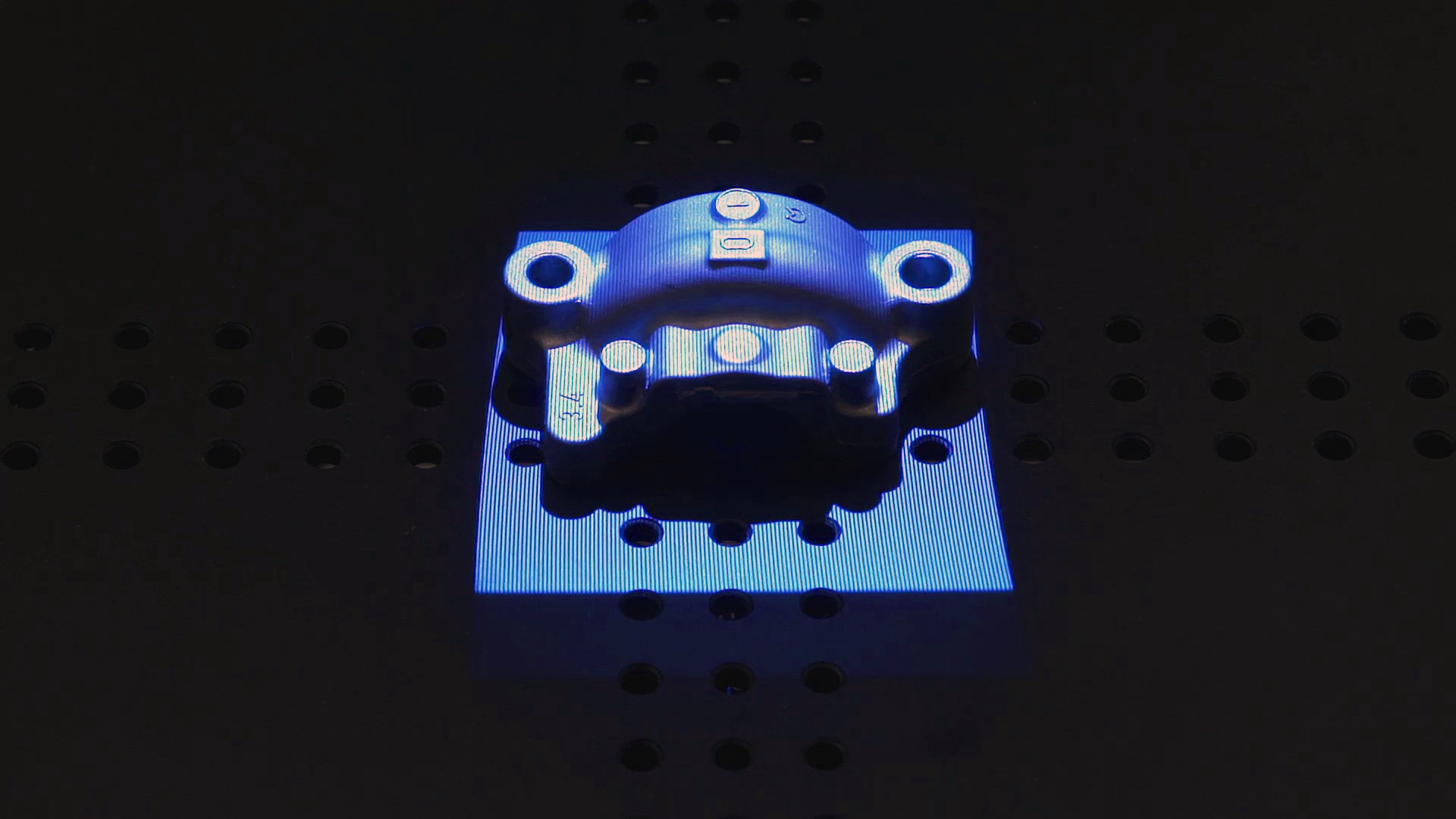

Profitieren Sie von austauschbaren Objektiven, die kleine bis große Messfelder mit hoher Detailgenauigkeit ermöglichen.

Skalierbare Verwendung
Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

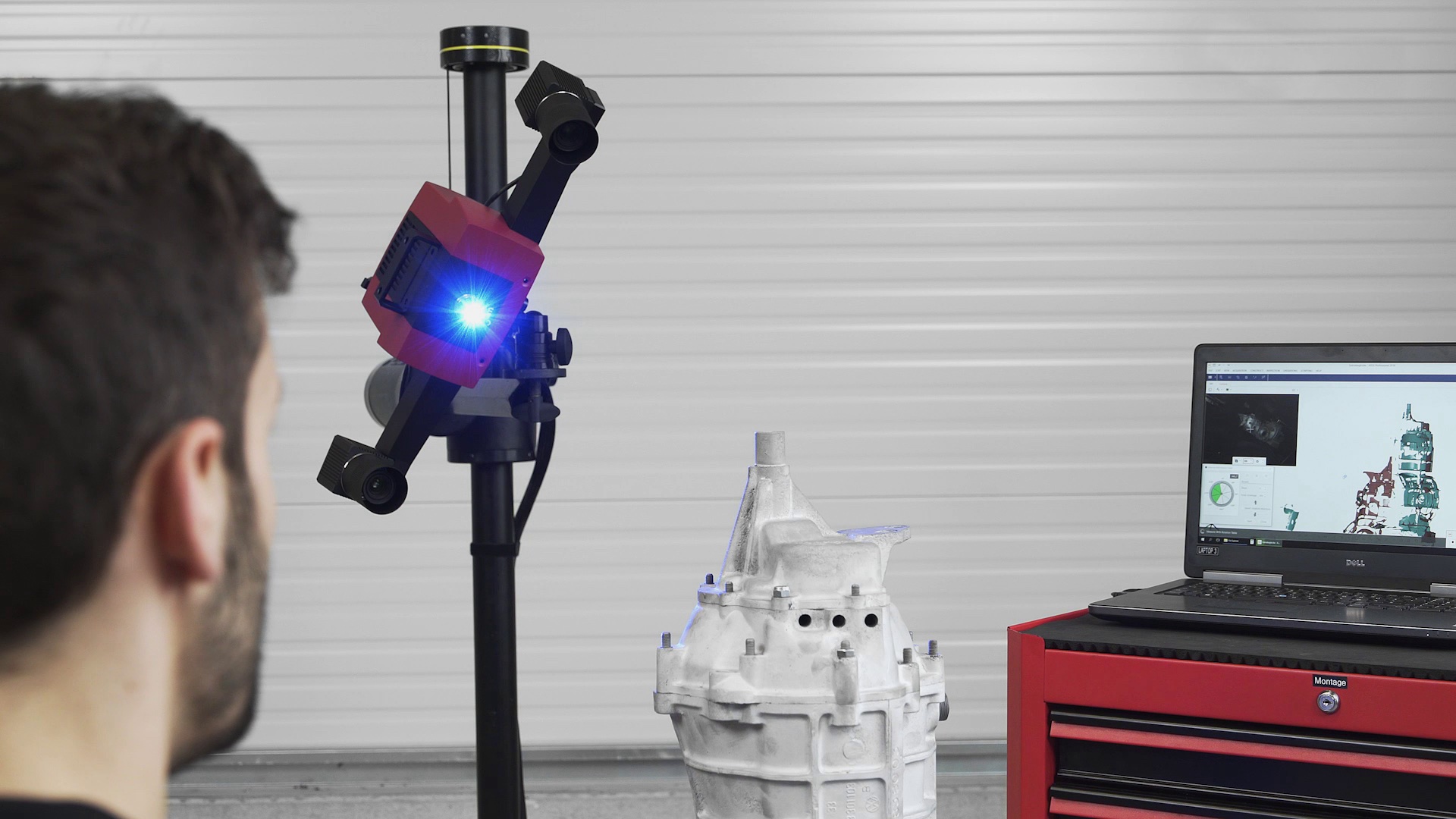

Lassen Sie sich von der einfachen Handhabung des 3D-Scanners begeistern, vor allem bei großen Objekten. ATOS Compact Scan muss nicht die ganze Zeit in der Hand gehalten werden.

Einfache Handhabung
Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Trackingeinstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

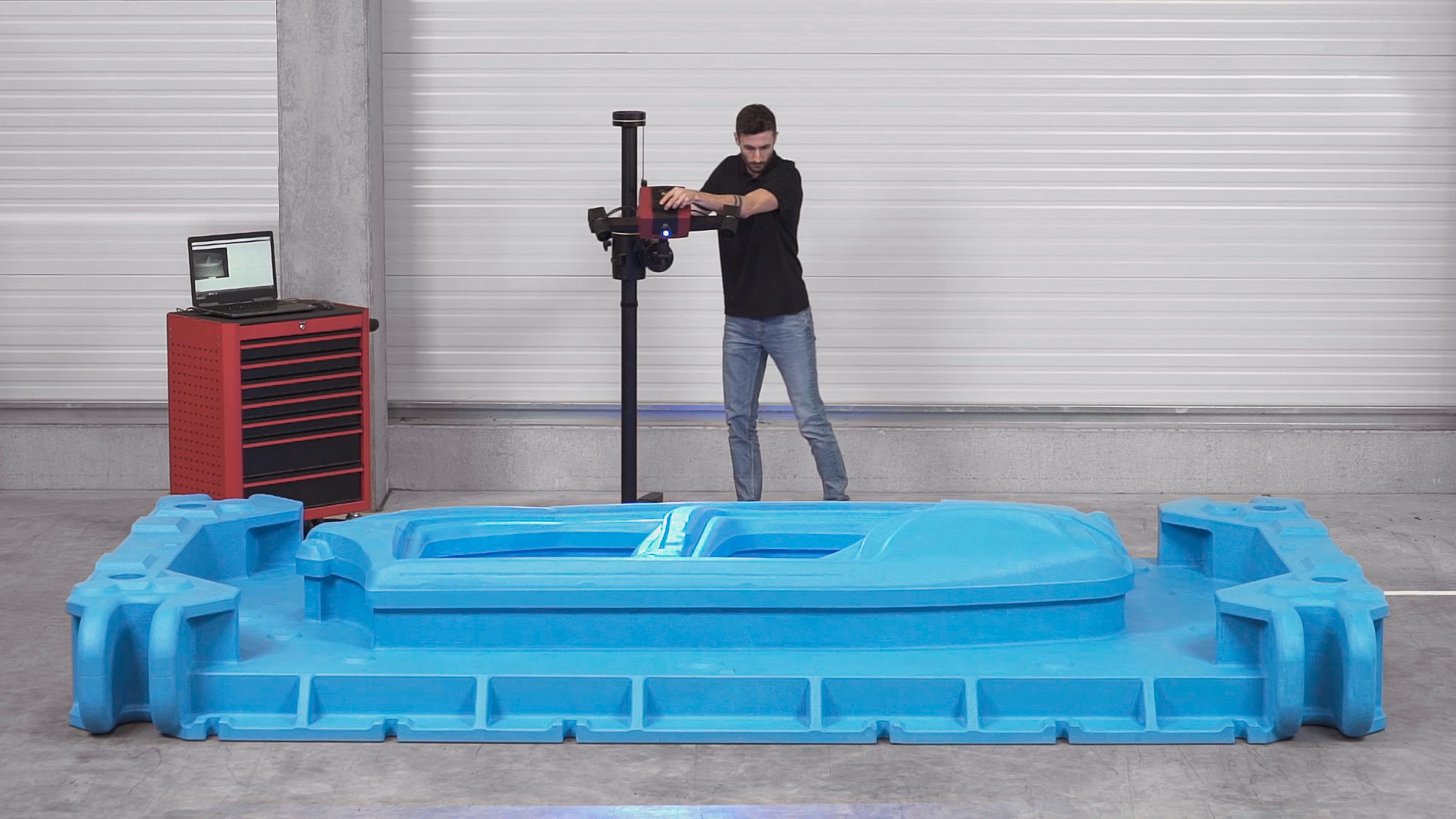

Inspektion oder Reverse Engineering direkt an der Fertigungslinie oder wo auch immer sich das Bauteil befindet.

Mobilität

Rundum-Inspektion

Scannen, Tasten, Tracking mit einem einzigen System.

Digitalisieren und analysieren Sie Ihr Bauteil innerhalb kürzester Zeit.
Flexibilität

Skalierbares Messfeld und hohe Präzision.

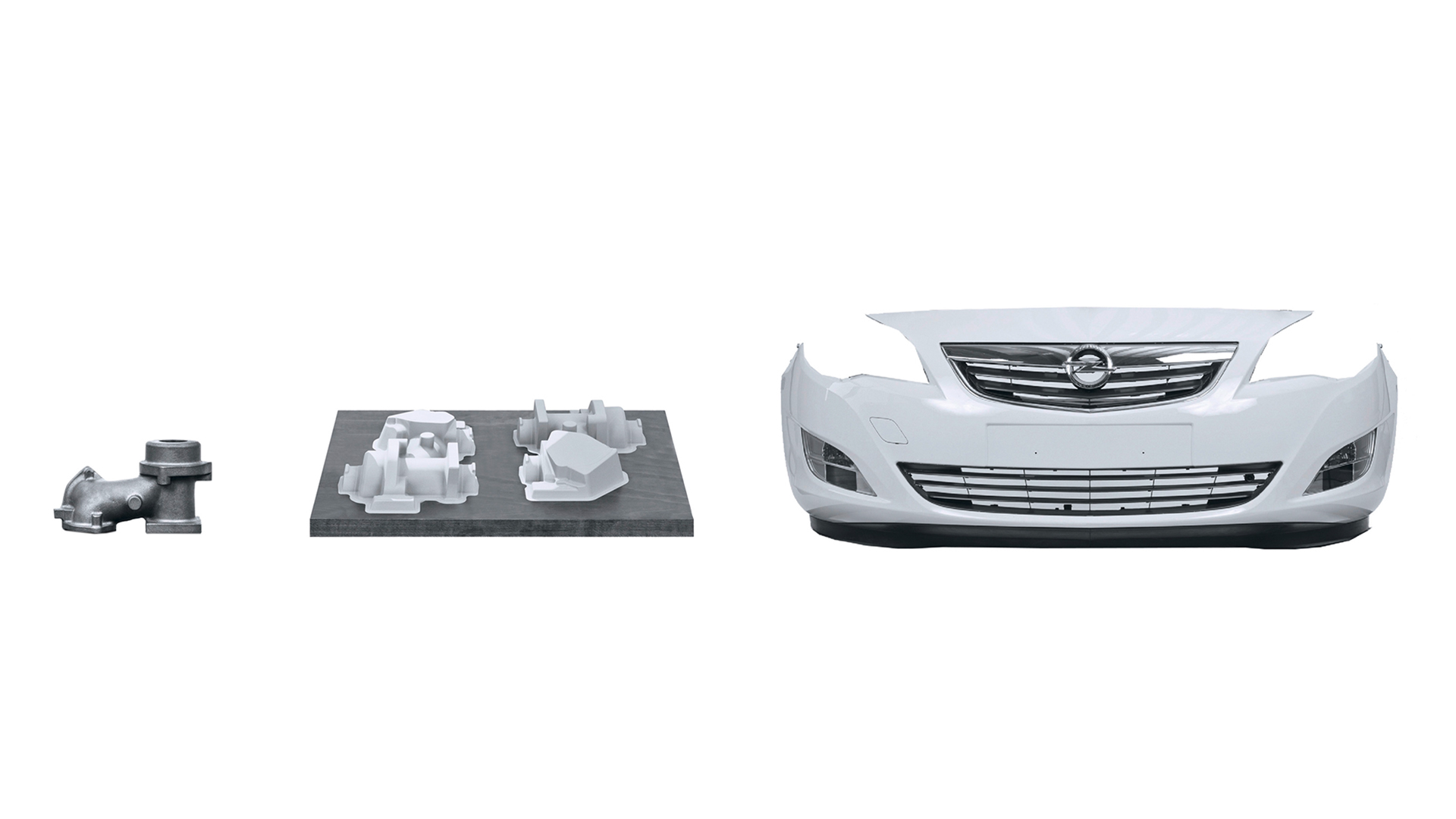

Verschiedene Messvolumen für alle Objektgrößen: von Münzen bis hin zu Autos.
Mobilität

Stressfreie Bedienung für den Anwender.

Mobile Koordinatenmesstechnik in einem leichten, transportablen Produkt.

Sensor

Stromversorgung: AC 110/230 Volt, 50-60 Hz
Gewicht: ca. 4 kg
Anpassung des Abstands: Laserpointer
Betriebstemperatur: 5 °C to 40 °C (nicht kondensierend)
Kabellänge: 10 m

Kamera

Auflösung: 8 oder 12 Megapixel
Anschluss: Gigabit Ethernet
Scangeschwindigkeit: ca. 1 Sekunde

Rechner

Stationär: Bildschirmarbeitsplatz
Mobile: Laptop (über Thunderbolt 3)
Betriebssystem: Windows 10


Kameraprofil Small Objects	Kameraprofil 300	Kameraprofil 500
MV170: 170 x 130 mm²	MV600: 600 x 500 mm²	MV1200: 1200 x 1000 mm²
MV80: 80 x 60 mm²	MV350: 350 x 250 mm²	MV700: 700 x 500 mm²
MV45: 45 x 35 mm²	MV170: 170 x 130 mm²

Lieferumfang

Taster
Kalibrierobjekt
Punktmarken
Stativ
Transportbox

Optionen

Referenzrahmen
Tasterkit
Manueller Drehtisch mit Gewinderaster
Automatisierung mit 1 Achse: mobiler, motorisierter Drehtisch
Automatisierung mit 3 Achsen: Motorisierungskit mit Dreh-Schwenk-Einheit und vertikaler Achse
Photogrammetrie

Mehr erfahren

Anwendungsgebiete

Dank eines skalierbaren Messfeldes und integrierter Scan- und Tracking-Funktionalität passt sich der optische 3D-Scanner ideal den Herausforderungen der entsprechenden Messaufgabe an.

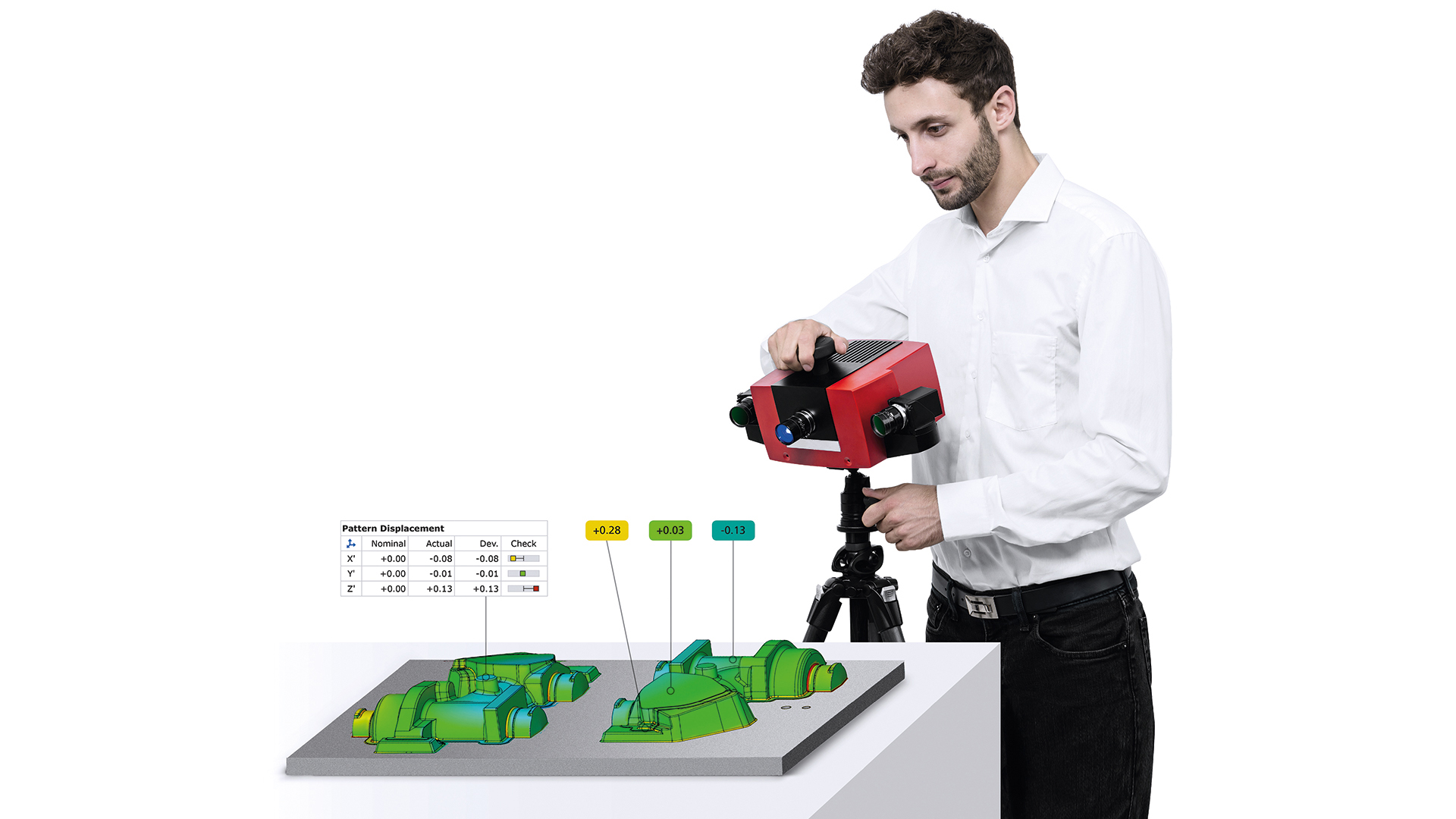

Verstehen

Erhalten Sie dimensionalen Einblick in den Produktionsablauf.

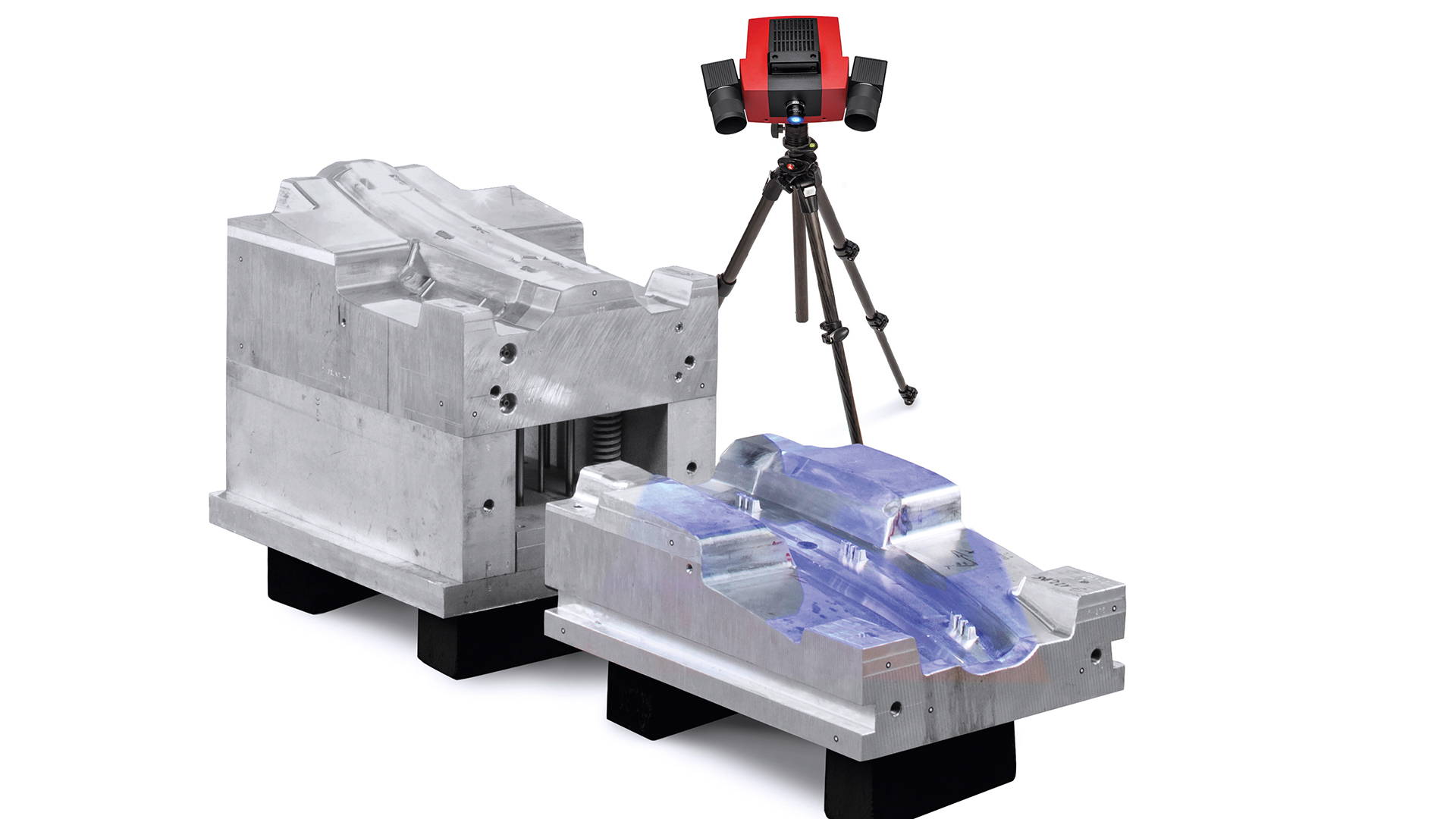

Inspizieren

Prüfen Sie Werkzeuge und Bauteile gegen CAD oder Zeichnung.

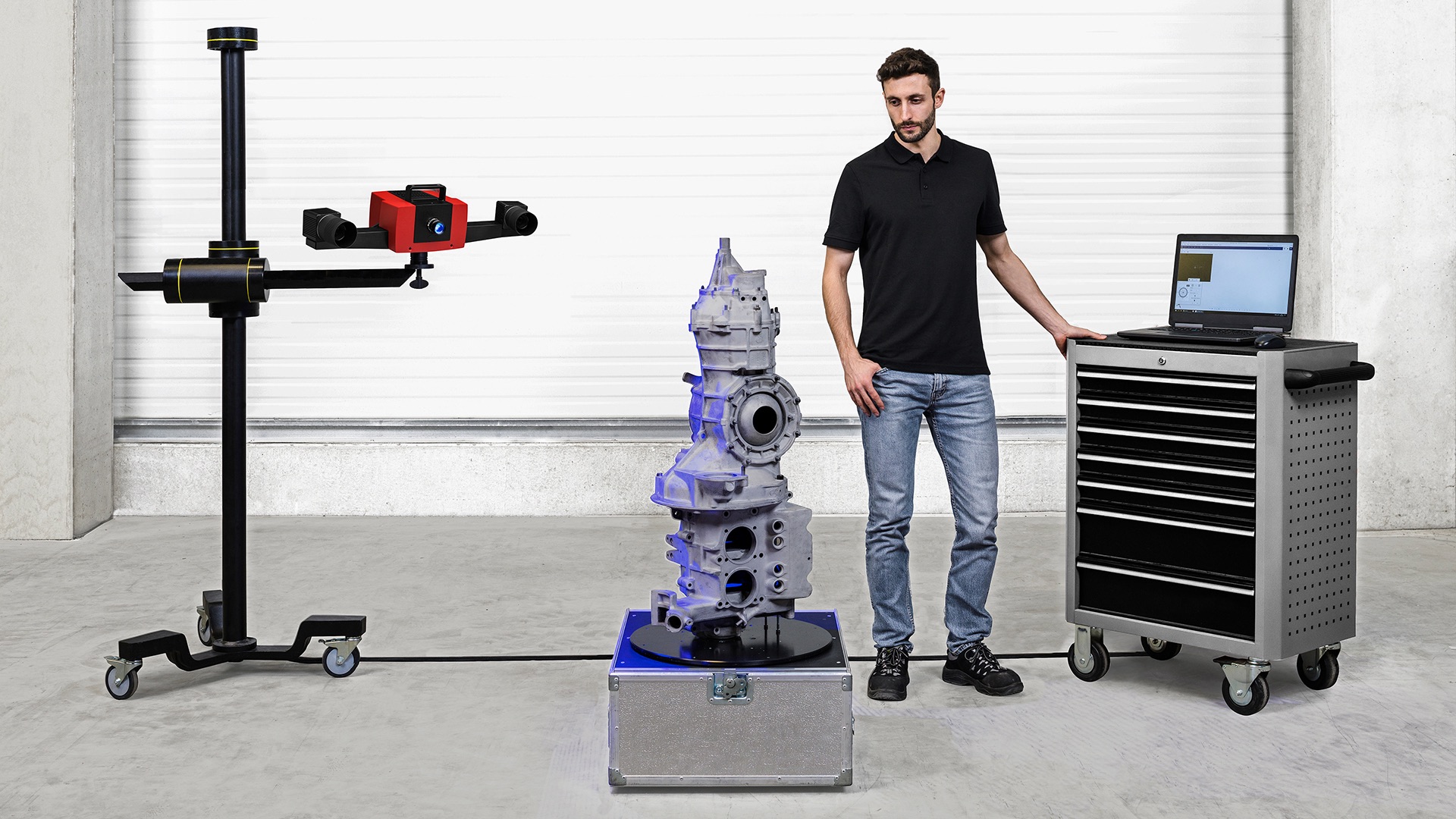

Rekonstruieren

Erstellen Sie digitale Kopien Ihrer Bauteile.

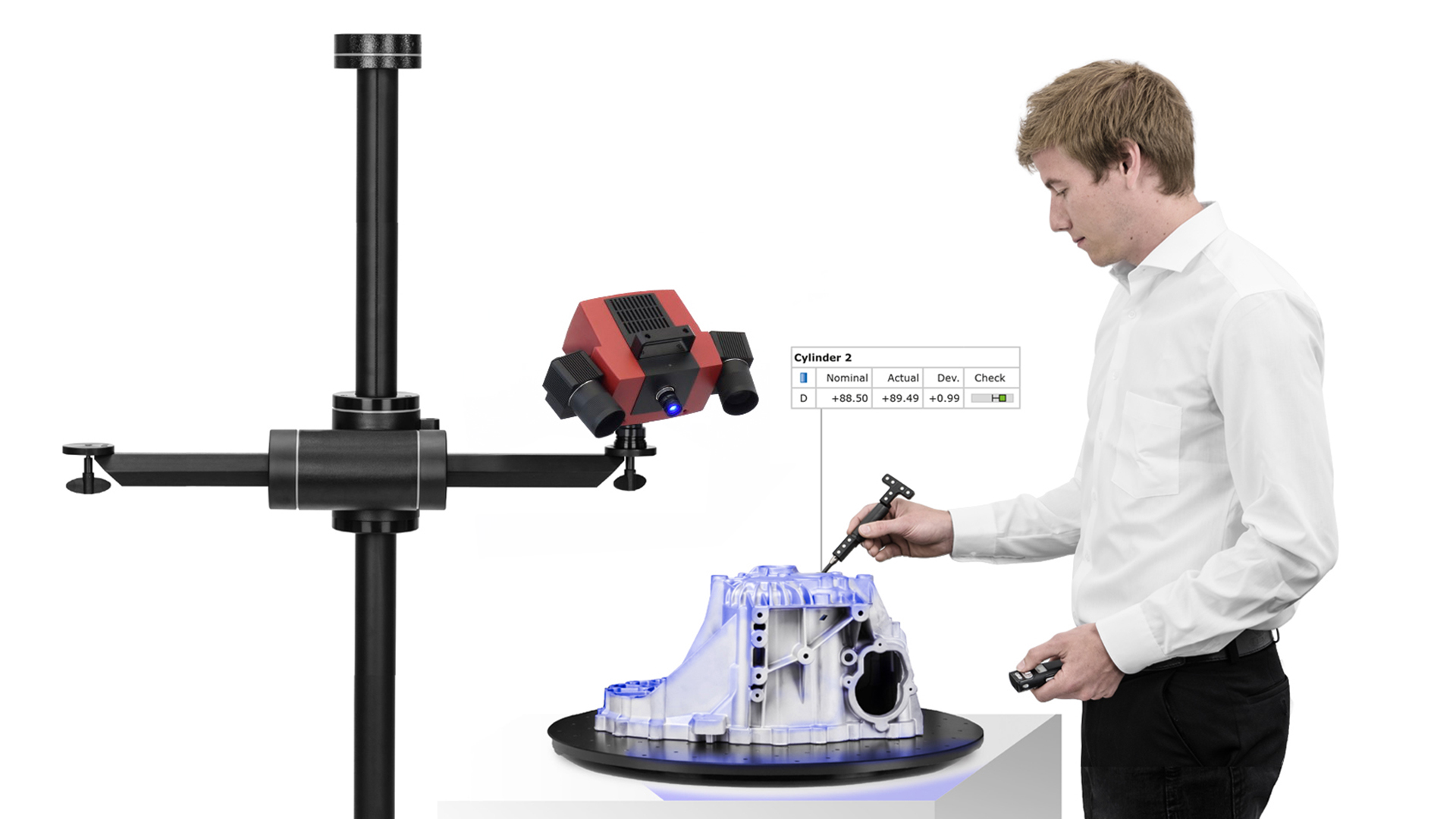

Scannen und tasten

Scannen, tasten und Tracking mit einem einzigen System.

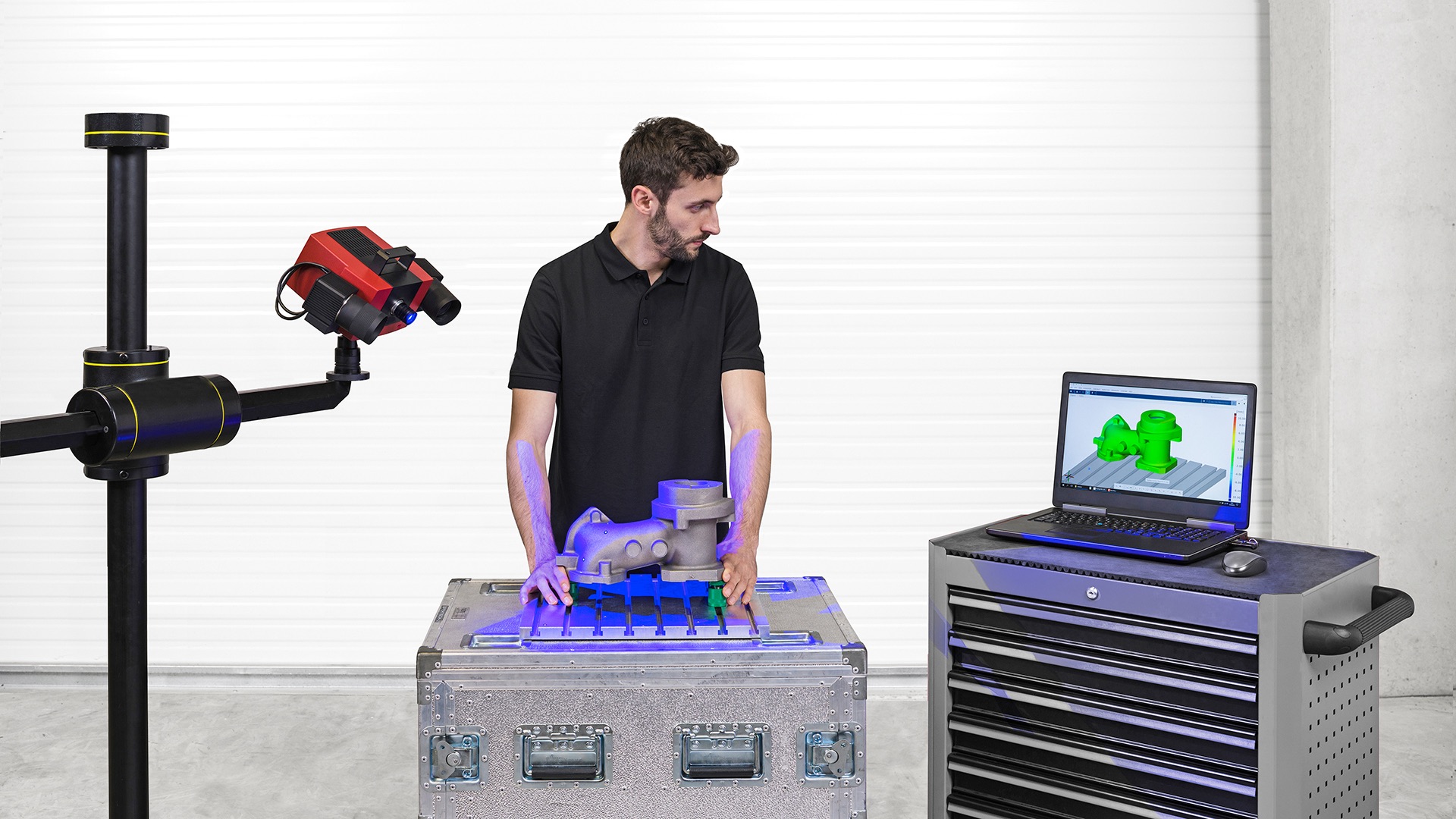

Optimieren

Richten Sie Bauteile mit der Echtzeit-Tracking-Technologie aus.
Profitieren Sie von

Hochauflösende vollflächige Ergebnisse, sowohl für kleine als auch für große Objekte.

Effektive Inspektionssoftware

ZEISS INSPECT bietet alles aus einer Hand

Scannen, Prüfen und Berichten: ZEISS INSPECT führt Sie durch den gesamten Arbeitsablauf. Prüfen Sie Soll-Ist-Vergleiche sowie GD&T-Toleranzen und setzen Sie notwendige Korrekturen dank leicht verständlicher Ergebnisse direkt um. Mit der Software analysieren Sie vollständig, erhalten ein umfassendes Reporting und integrieren die Messergebnisse in bestehende Prozesse.
