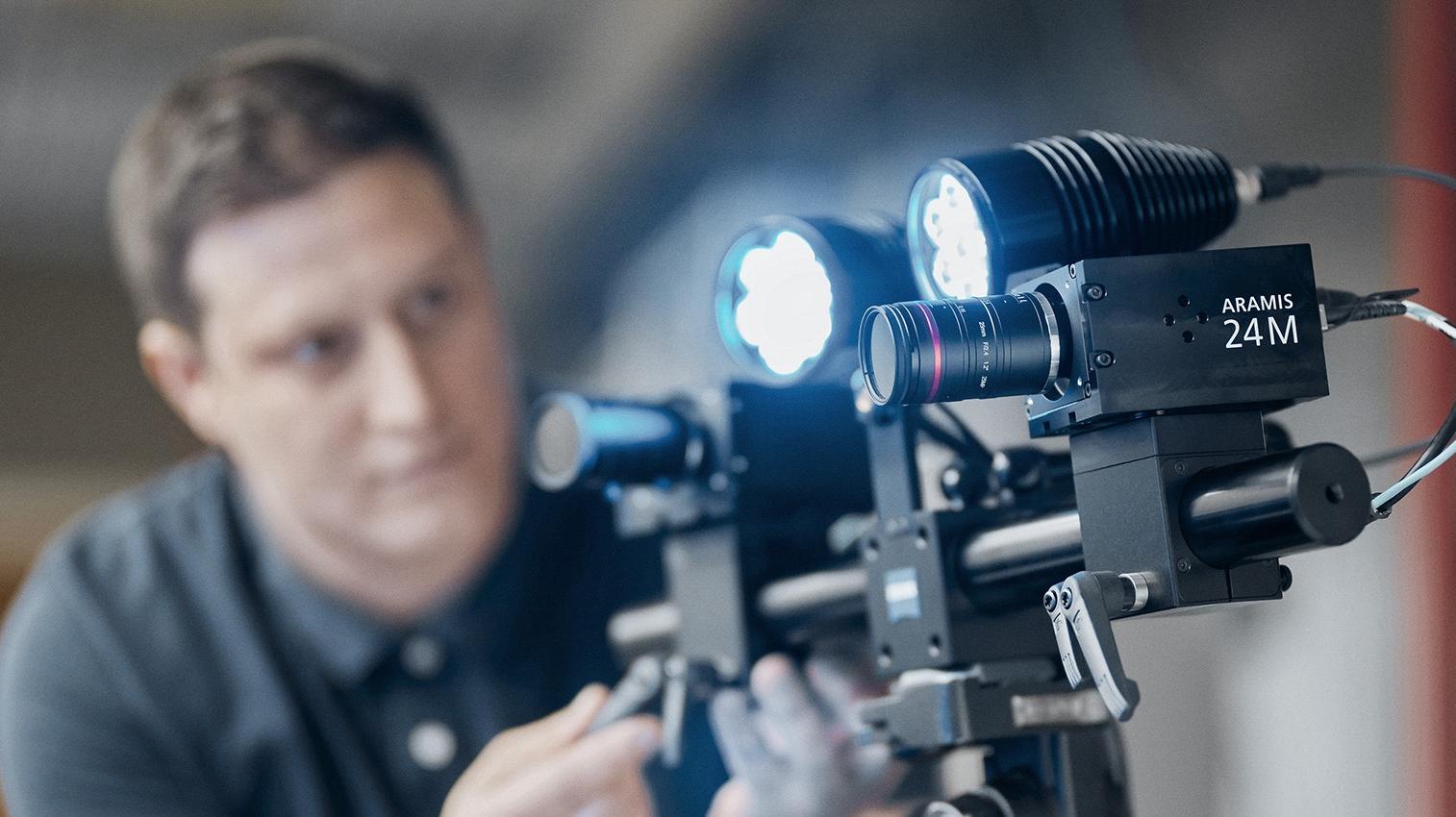

ZEISS ARAMIS Adjustable 24M

Messung von Spannung und Dehnung in höchster Detailtiefe

Der ARAMIS Adjustable 24M Sensor vereint modernste Technologie mit maximaler Flexibilität. Die zwei 24-Megapixel-Kameras erfassen selbst kleinste Details von 3D-Verschiebungen und Oberflächendehnungen – sowohl bei punktbasierten als auch bei vollflächigen Messungen. Mit seiner einzigartigen Kombination aus hoher lokalen Auflösung und Bildaufnahmefrequenz bietet der Sensor präzise Ergebnisse für ein breites Spektrum von Prüfaufgaben und erfüllt anspruchsvolle Anforderungen in Forschung und Entwicklung.

Hochauflösende Messungen
Testing-Sensor der nächsten Generation
Effektive Datenerfassung

Hochdetaillierte Bilder bei schnell wechselnden Anforderungen

Testing-Sensor der nächsten Generation

Rückseitig belichteter Sensor für eine ausgezeichnete Lichtempfindlichkeit, vordefinierte Bildmodi mit intelligenten Optionen zur Erfassung schneller Bewegungen und hohe Datenübertragungsraten dank faseroptischen Komponenten – Die leistungsstarke Hardware des ZEISS ARAMIS Adjustable 24M Sensors ist Ihren Herausforderungen gewachsen und liefert flexible Lösungen für jede Messaufgabe.

Vielseitig

Der Sensor verfügt über eine Bildrate von 100 Bildern pro Sekunde (engl.: frames per second, kurz fps) bei voller Kameraauflösung. Diese kann jedoch mit vier zusätzlichen Bildmodi auf 360 fps erhöht werden. In Kombination mit dem modularen Aufbau lässt sich das System an eine Vielzahl von Messaufgaben anpassen.
Zuverlässig

Leichte und flexible faseroptische Kabel sowie industrielle Netzwerkkomponenten ermöglichen die schnelle und verlässliche Verarbeitung von Messdaten. Das System erreicht damit hohe Übertragungsraten und ist unempfindlich gegenüber elektromagnetischen Störungen.

Technische Daten

	ZEISS ARAMIS Adjustable 24M
Kameraauflösung	5312 × 4448 Pixel
Bildrate (fps)	100 fps @ full resolution
	350 fps @ binning (2656 × 2224 Pixel)
	185 fps @ 5312 × 2240 Pixel
	270 fps @ 5312 × 1472 Pixel
	360 fps @ 1920 × 1088 Pixel
Messfeld (mm)	20 × 17 bis zu 5000 × 4500

Präzise und vielseitig für Anwendungen in Forschung und Entwicklung

Die einzigartige Kombination aus hoher Ortsauflösung, schneller Bildaufnahmerate und modularem Aufbau bietet maximale Flexibilität für eine Vielzahl von Messaufgaben. Dies ist entscheidend, wenn sich die Anforderungen an einen Sensor in der Forschung und Entwicklung schnell ändern.

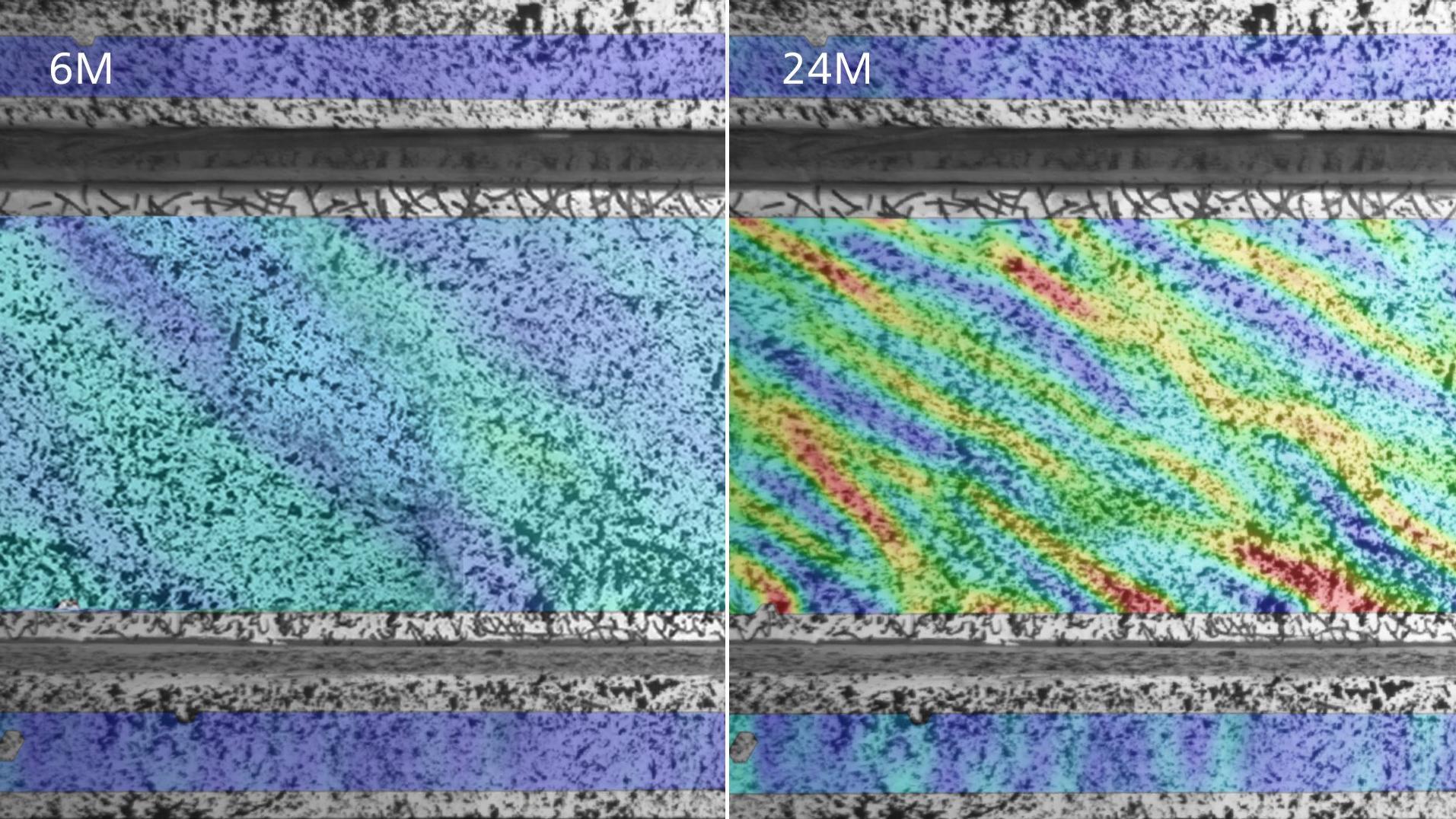

Bauwesen

Im Bereich der Charakterisierung von Werkstoffen bestimmt der Sensor zuverlässig Materialkennwerte und registriert selbst kleinste Rissspitzen, die entstehen, bevor es zum Materialversagen kommt. Bei der Rissentwicklung und Rissöffnungsanalyse größerer Bauteile mit geringer Dehnung ermöglicht die hohe Ortsauflösung eine frühzeitige Analyse von Strukturveränderungen im Detail.

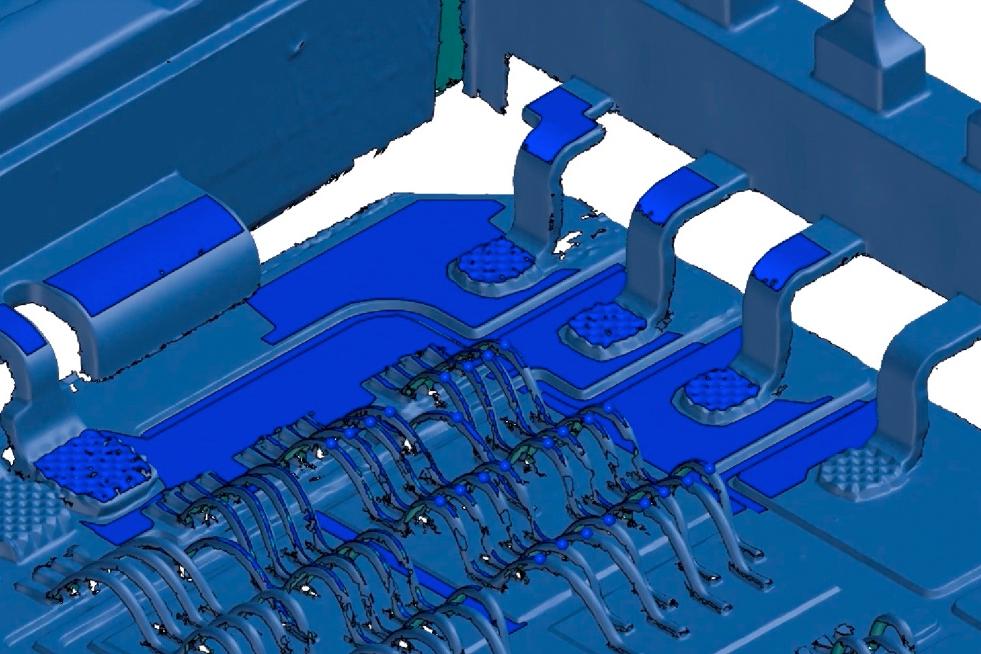

Elektronik

Im Vergleich zu Sensoren mit geringerer Auflösung werden in demselben Messbereich mehr Informationen erzeugt, so dass Verschiebungen oder Dehnungen genauer berechnet werden können. Somit lassen sich auch kleine Proben und Bauteile (2–50 mm) mit höchster Detailgenauigkeit messen, um z.B. das Verhalten von elektronischen Bauteilen unter thermischer Belastung zu analysieren.

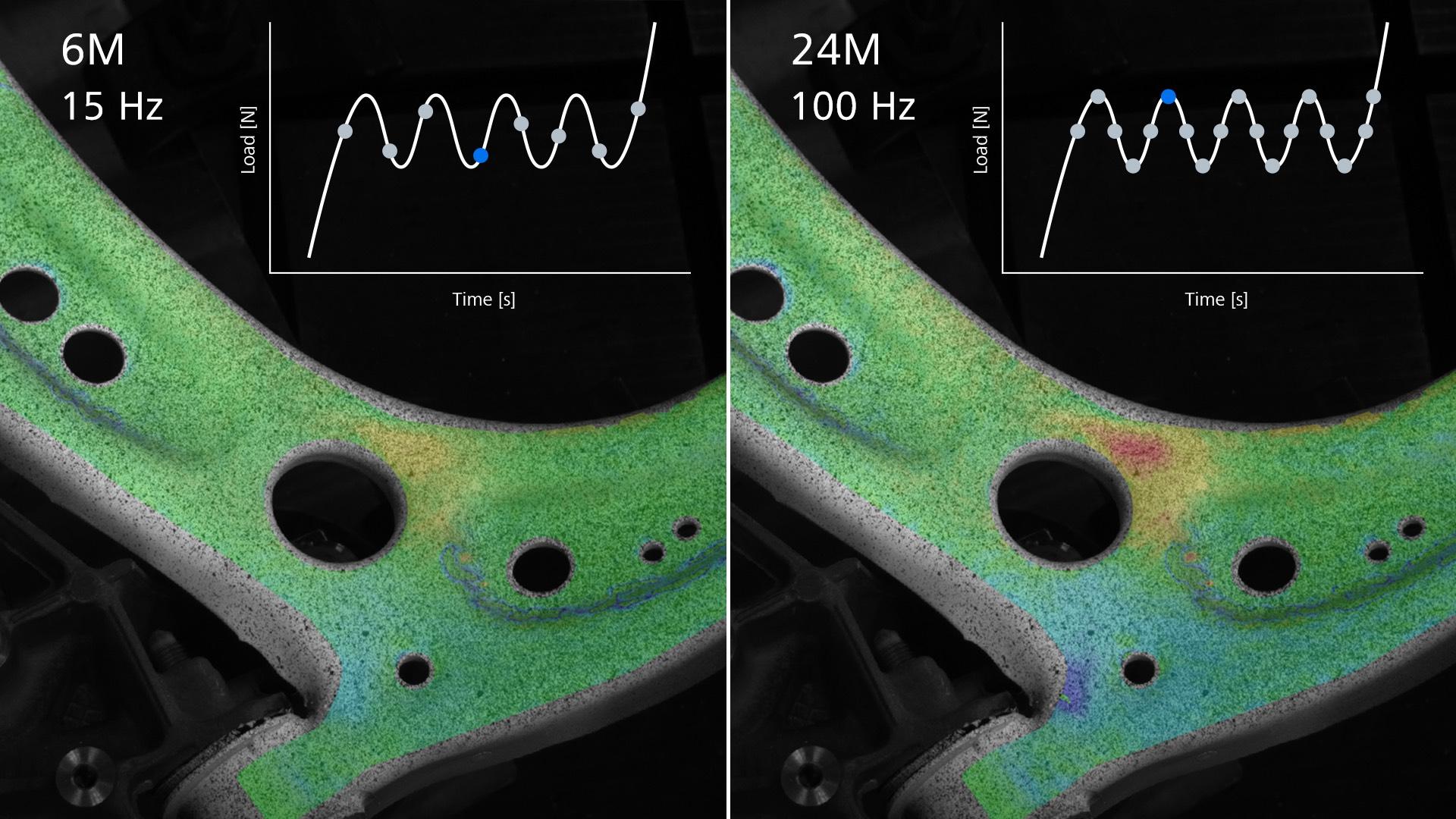

Automobilindustrie

Im Rahmen von Ermüdungsprüfungen an größeren Bauteilen (> 500 mm) mit geringen Dehnungen ermöglicht der ZEISS ARAMIS Adjustable 24M eine genauere Bestimmung von Verformungen zum Zeitpunkt maximaler Krafteinwirkung und eine zeitlich detaillierte Aufzeichnung von Verschiebungen.
