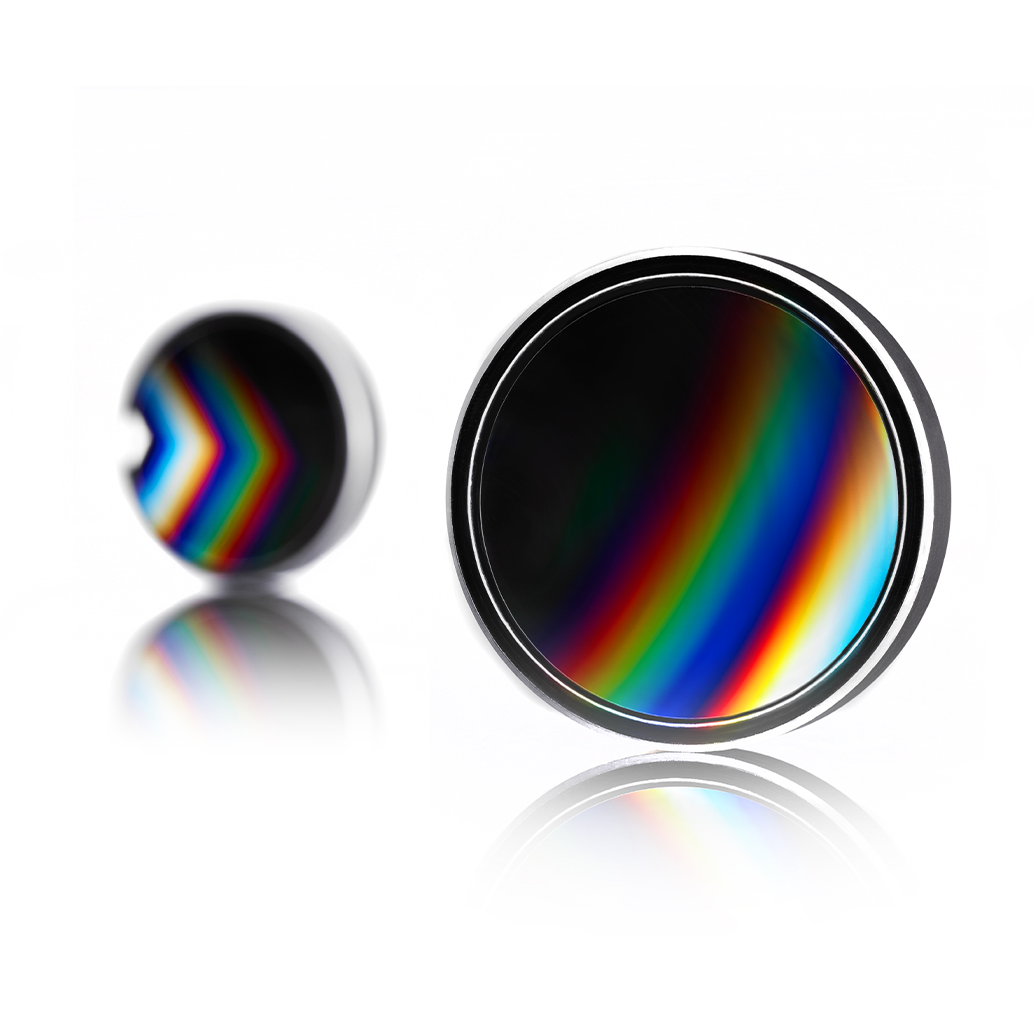

Rowland-Kreis-Gitter Produktbild
Beugungsgitter

Rowland-Kreis-Gitter Das Optimum für Ihr Spektrometer

Rowland-Kreis-Gitter für Rowland-Spektrometer bieten Ihnen höchste optische Qualität mit hervorragender Auflösung, äußerst geringem Streulicht, sehr guter Effizienz und genauer Furchenfrequenz.

  • Holografisch hergestellt
  • Äquidistanter Linienabstand
  • Niedriges Streulicht
  • Hohe VUV-Effizienz
  • Serienreife Produktion
  • Kurzfristig verfügbar
Mann hält ein Rowland-Kreis-Gitter in der Hand

Minimale Aberration, maximaler Nutzen

Diese Gitter werden in Systemen verwendet, die auf dem Rowland-Kreis-Prinzip basieren, dessen Durchmesser dem Krümmungsradius des Gitters entspricht. Rowland-Kreis-Gitter von ZEISS sind für breite Spektralbereiche geeignet. Sie erzielen eine hohe Auflösung bei geringer Wellenfrontaberration und verbessern aufgrund des geringen Streulichts das Signal-Rausch-Verhältnis eines Spektrometers. Sie sind optimiert für UV-Anwendungen und einfach zu verwenden.

Dispersive Elemente in Rowland-Kreis-Spektrometern

Rowland-Kreis-Gitter sind konkave Gitter, die für die Beleuchtung auf einem Rowland-Kreis ausgelegt sind. Unsere konkaven Beugungsgitter haben dispersive und abbildende Eigenschaften.

Die Grundform der bildgebenden Gitter ist das Rowland-Kreis-Gitter. ZEISS Konkavgitter werden grundsätzlich holografisch gefertigt und die Radien sind flexibel wählbar. Dadurch können Aperturverhältnisse von bis zu 1:1 erreicht werden. Rowland-Kreis-Gitter kombinieren optimierte Abbildungseigenschaften mit Anwendungen im UV- und VUV-Spektralbereich, um die niedrigste Auflösung und das beste Signal-Rausch-Verhältnis zu ermöglichen. ZEISS unterstützt Sie mit individuellen Gittern, die auf Ihre Anwendung zugeschnitten sind.

Katalog für Rowland-Kreis-Gitter

Furchendichte [l/mm]

Abmessungen [mm2]

Nominale Blaze-Wellenlänge [nm]

Katalognummer

Download

Angebot / Informationen anfordern

3600

Ø 63,5 x 12

170

792050-0000-000

Daten auf Anfrage

Anfrage senden

2160

Ø 63,5 x 12

180

792052-0000-000

Daten auf Anfrage

Anfrage senden

1440

Ø 63,5 x 12

600

792054-0000-000

Daten auf Anfrage

Anfrage senden

3600

Ø 63,5 x 11,8

180

792034-0000-000

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

3600

Ø 63,5 x 11,8

250

792035-0000-000

Daten auf Anfrage

Anfrage senden

3600

Ø 63,5 x 11,8

355

792036-0000-000

Daten auf Anfrage

Anfrage senden

2400

Ø 63,5 x 11,8

180

792032-0000-000

Daten auf Anfrage

Anfrage senden

2400

Ø 63,5 x 11,8

250

792033-0000-000

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

1800

Ø 63,5 x 11,8

400

792031-0000-000

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

1500

Ø 63,5 x 11,8

300

792029-0000-000

Daten auf Anfrage

Anfrage senden

1200

Ø 63,5 x 11,8

800

792030-0000-000

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

3600

Ø 63,5 x 11,8

225

792040-0000-000

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

2700

Ø 63.5 x 11.8

220

792039-0000-000

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

2700

Ø 40 x 12,2

220

792039-9901-000

Daten auf Anfrage

Anfrage senden

1800

Ø 63,5 x 11,8

600

792045-0000-000

Daten auf Anfrage

Anfrage senden

1400

Ø 40 x 12,2

650

792057-0000-000

Daten auf Anfrage

Anfrage senden

3600

Ø 80 x 15

180

792048-0000-000

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

2400

Ø 50 x 9,3

180

792044-0000-000

Daten auf Anfrage

Anfrage senden

2400

Ø 35 x 12,1

180

000000-1990-229

Daten auf Anfrage

Anfrage senden

1800

Ø 50 x 9,3

505

792055-0000-000

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

3600

Ø 40 x 8

220

792104-0000-000

Daten auf Anfrage

Anfrage senden

1200

64 x 64 x 8

225

792006-0000-000

Daten auf Anfrage

Anfrage senden

3600

Ø 32 x 7,05

250

792061-0000-000

Daten auf Anfrage

Anfrage senden

Downloads

  • Vorschaubild von ZEISS Optical Gratings - Product Line

    ZEISS Optical Gratings - Product Line

    ZEISS Gitter-Sortiment - ein Überblick

    1 MB
    Download
  • Vorschaubild von ZEISS Optische Gitter - Kompendium

    ZEISS Optische Gitter - Kompendium

    Kompendium Grundlagen, Herstellung, Produkte und Anwendungen
    40 MB
    Download
